申请日2015.07.06
公开(公告)日2015.12.09
IPC分类号C02F3/30
摘要

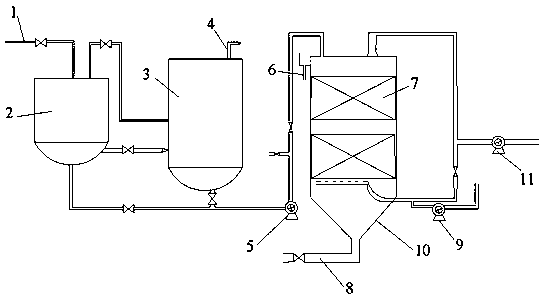

本实用新型公开了一种厌氧发酵处理和接触生物氧化相结合的污水处理装置，它包括起水解作用的酸化池(2)、起发酵作用的厌氧发酵池(3)和起接触生物氧化作用的接触氧化池(10);酸化池(2)位置高于厌氧发酵池(3)，酸化池(2)上部和下部分别通过输气管道和输水管道与厌氧发酵池(3)连接;酸化池(2)和厌氧发酵池(3)底部设有收集管道用于将水流汇集后通过提升泵(5)提升输送至接触氧化池(10);接触氧化池(10)中设有二级以上的过滤填料，并设有排泥管(8)。本实用新型针对西北地区城市污水低温的特点，解决了在低温环境下污水生化处理效能低的问题。
权利要求书
1.一种厌氧发酵处理和接触生物氧化相结合的污水处理装置，其特征在于：它包括起水解作用的酸化池(2)、起发酵作用的厌氧发酵池(3)和起接触生物氧化作用的接触氧化池(10);酸化池(2)位置高于厌氧发酵池(3)，酸化池(2)上部和下部分别通过输气管道和输水管道与厌氧发酵池(3)连接;酸化池(2)和厌氧发酵池(3)底部设有收集管道用于将水流汇集后通过提升泵(5)提升输送至接触氧化池(10);接触氧化池(10)中设有二级以上的过滤填料，并设有排泥管(8)。
2.根据权利要求1所述的厌氧发酵处理和接触生物氧化相结合的污水处理装置，其特征在于：在接触氧化池(10)的上部侧面设有溢流槽和出水管(6)。
3.根据权利要求2所述的厌氧发酵处理和接触生物氧化相结合的污水处理装置，其特征在于：在接触氧化池(10)一侧外设有用于使气体和水体混合的管道，该管道一端接在接触氧化池(10)顶部，一端接在接触氧化池(10)底部，该管道上设有空气泵(11)和反冲洗水泵(9)。
说明书
厌氧发酵处理和接触生物氧化相结合的污水处理装置
技术领域
本实用新型涉及一种西北低温地区污水处理装置，属于环境工程水处理技术领域。
背景技术
随着西部大开发战略和中西部地区发展战略的实施，我国西北地区城市数量和规模显著提高，旅游业和轻工业产业集群业绩不断推进，城市数量和规模的提高也给环境方面带来了压力，西北部旅游地区不能再走“先污染，后治理”的老路，然而西北地区气温低，温差大等气候问题制约了东部地区水处理技术在西北地区的应用前景，因此，在生化处理生活污水的基础上有必要结合当地气候条件设计一套水处理系统能经济、有效处理西北低温地区的生活污水的装置。
厌氧处理将大分子有机物降解成小分子有机物，从而达到生化处理的污水的目的，同时，厌氧发酵过程中带来的温度升高有利于提高微生物的处理活性，从而提高污染物的去除效率。生物接触氧化工艺密封性好，填料上形成的生物膜的生物负荷大，有利于提高污水处理能力，同时生物接触氧化装置在合适设计下在非曝气状态下能起到很好的保温效果。因此，针对西北地区低温，温差大带来的微生物降解效率低的缺陷，设计一套厌氧发酵处理和接触生物氧化工艺处理该地区污水就显得十分有必要。
实用新型内容
本实用新型的目的是为解决西北低温地区污水处理技术中存在的降解率低等问题，提供一种厌氧发酵处理和接触生物氧化相结合的污水处理装置。
本实用新型的技术方案如下：
本实用新型是这样一种厌氧发酵处理和接触生物氧化相结合的污水处理装置，它是利用水解酸化池使污水中的溶解性和非溶解性大分子有机物降解成小分子有机物，将降解处理后的污水在厌氧发酵池中发酵，降低其中COD含量，发酵产生的发酵液通过提升泵经过保温管道进入接触氧化池，在接触氧化池中间歇性自上而下的曝气产生间隙性缺氧和好氧条件从而形成短程硝化和反硝化作用提高污水中NH4+-N和P的去除效果;接触氧化池内的水位达到溢流高度后溢流到收集槽，最后通过出水管收集出水。在接触氧化池设置起过滤作用的多级填料，当填料滤层堵塞达到设定的水头损失时，利用反冲洗泵和空气泵开启后使气体和水体混合后对填料进行自下而上的气水反冲洗，反冲洗泥水通过排泥管排出。
本实用新型的这种厌氧发酵处理和接触生物氧化相结合的污水处理装置是这样的，它包括起水解作用的酸化池、起发酵作用的厌氧发酵池和起接触生物氧化作用的接触氧化池;酸化池位置高于厌氧发酵池，酸化池上部和下部分别通过输气管道和输水管道与厌氧发酵池连接;酸化池和厌氧发酵池底部设有收集管道用于将水流汇集后通过提升泵提升输送至接触氧化池;接触氧化池中设有二级以上的过滤填料，并设有排泥管。
在接触氧化池的上部侧面设有溢流槽和出水管。
在接触氧化池一侧外设有用于使气体和水体混合的管道，该管道一端接在接触氧化池顶部，一端接在接触氧化池底部，该管道上设有空气泵和反冲洗水泵。
本实用新型针对西北地区城市污水低温的特点，以解决在低温环境下污水生化处理效能低的问题为目的，使出水达到《城镇污水处理厂污染物排放标准(GB18918-2002)》规定的一级A排放标准。城市生活污水低温条件下在水解酸化池发生也能水解作用，停留时间2h，pH控制在6.8~7.2。酸化条件下，溶解性和非溶解性大分子有机物转化为小分子有机物，同时，水解过程中产生的有机酸有利于提高污水的生化性。水解酸化池出水在厌氧发酵池中发生发酵作用，停留时间6h，污水中的有机物在发酵池中发生厌氧反应，达到有机物去除的目标，厌氧反应生成的发酵液温度升高3℃通过保温管道进入接触氧化池。
接触氧化池间歇性曝气有利于形成短程硝化和反硝化作用从而提高NH4+-N和P的去除，同时填料表面形成的生化膜起到很好的过滤作用降低出水浊度，而且有利于提高污水的净化效能。
本实用新型的技术效果：
一是水解酸化池在低温条件下pH能恒定在6.8~7.2，酸化环境下的水解作用大大降低了大分子有机物的比例，有利于提高整个处理系统的净化效能。
二是厌氧发酵池产生的发酵液进一步COD大大降低，同时，发酵液温度提高3℃，有利于减轻低温环境对微生物降解的不利影响。
三是接触氧化池多级填料大大提高了填料的过滤性能，从而降低了出水浊度，填料表面形成生物膜对BOD、COD有很强的去除作用;间隙性曝气有利于在池中发生短程硝化和反硝化作用，从而提高污水的NH4+-N和P的去除作用。
