申请日2015.06.05
公开(公告)日2015.11.18
IPC分类号C02F1/04; B01D53/80; B01F13/10; B01D53/40; B01D1/18; B01D53/50
摘要
本实用新型属于废水处理技术领域，具体提供一种利用烟气喷雾干燥法处理脱硫废水的装置，包括依次通过管路连通的废水箱、消石灰浆液罐以及喷雾干燥塔，所述喷雾干燥塔的气体入口与烟道连通，气体出口通过引风机与排气筒连通;所述废水箱与消石灰浆液罐连通的管路上设置有废水泵，所述消石灰浆液罐与喷雾干燥塔连通的管路上设置有石灰浆液泵;所述喷雾干燥塔的入口设置有旋转雾化器，旋转雾化器的下方设置有气体分布器。本实用新型提供的这种利用烟气喷雾干燥法处理脱硫废水的装置，充分利用锅炉热烟气的热量，不需额外的蒸汽源，结构简单、操作方便、成本低且低能耗。

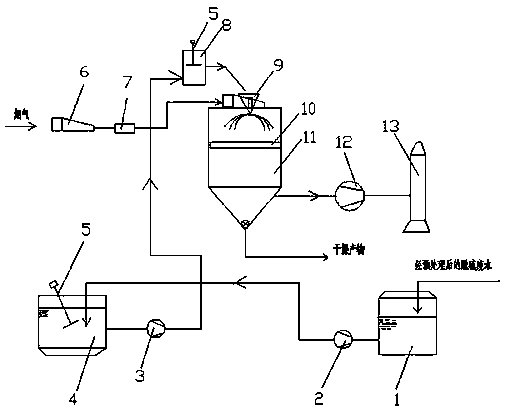

摘要附图
权利要求书
1.一种利用烟气喷雾干燥法处理脱硫废水的装置，其特征在于：包括依次通过管路连通的废水箱(1)、消石灰浆液罐(4)以及喷雾干燥塔(11)，所述喷雾干燥塔(11)的气体入口与烟道(6)通过管路连通，气体出口通过引风机(12)与排气筒(13)连通;所述废水箱(1)与消石灰浆液罐(4)连通的管路上设置有废水泵(2)，所述消石灰浆液罐(4)与喷雾干燥塔(11)连通的管路上设置有石灰浆液泵(3);
所述喷雾干燥塔(11)的入口设置有旋转雾化器(9)，旋转雾化器(9)的下方设置有气体分布器(10)。
2.如权利要求1所述的一种利用烟气喷雾干燥法处理脱硫废水的装置，其特征在于：所述石灰浆液泵(3)与喷雾干燥塔(11)连通的管路上设置有高位给料箱(8)，所述高位给料箱(8)设置在喷雾干燥塔(11)的上方。
3.如权利要求2所述的一种利用烟气喷雾干燥法处理脱硫废水的装置，其特征在于：所述消石灰浆液罐(4)和高位给料箱(8)内设置有搅拌器(5)。
4.如权利要求1所述的一种利用烟气喷雾干燥法处理脱硫废水的装置，其特征在于：所述烟道(6)与气体入口的连接管路上设置有电动关断阀门(7)。
说明书
一种利用烟气喷雾干燥法处理脱硫废水的装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种利用烟气喷雾干燥法处理脱硫废水的装置。
背景技术
火电厂湿法脱硫废水的杂质来自烟气和脱硫用的石灰石，主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属：其中很多是国家环保标准中要求控制的第一类污染物。
近年来为了节约水资源和防止水污染，许多火电厂要求按全厂废水“零排放”设计。为满足脱硫系统正常运行以及系统内物料平衡，需排放脱硫废水。脱硫废水的水质含盐量高，并且水质差异性大，具有强腐蚀性及易结垢等特点。由于水质的特殊性，脱硫废水处理难度较大;同时，由于各种重金属离子对环境有很强的污染性，因此，必须对脱硫废水进行单独处理。
目前，国内有电厂采用蒸发结晶工艺对脱硫废水进行深度处理来达到零排放的要求，但该工艺的建设投资和运行费用均较高。
实用新型内容
本实用新型的目的是克服现有技术的缺陷，提供一种操作方便、低能
耗且成本低的利用烟气喷雾干燥法处理脱硫废水的装置。
为此，本实用新型提供了一种利用烟气喷雾干燥法处理脱硫废水的装置，包括依次通过管路连通的废水箱、消石灰浆液罐以及喷雾干燥塔，所述喷雾干燥塔的气体入口与烟道连通，气体出口通过引风机与排气筒连通;所述废水箱与消石灰浆液罐连通的管路上设置有废水泵，所述消石灰浆液罐与喷雾干燥塔连通的管路上设置有石灰浆液泵;废水箱内的脱硫废水通过废水泵打入消石灰浆液罐内，与其内的消石灰混合，配成一定浓度的石灰浆液。加入消石灰的目的是软化水质，同时除去烟气中的二氧化硫和其它酸性成分。
所述喷雾干燥塔的入口设置有旋转雾化器，旋转雾化器的下方设置有气体分布器。石灰浆液通过旋转雾化器，由于离心力的作用，浆液伸展为薄膜或被拉成丝，在旋转雾化器的雾化盘边缘破裂分散为液滴。气体分布器使雾化液体与喷雾干燥塔内的干燥气体有效混合，避免水分在喷雾干燥塔壁上凝积。良好的雾化效果以及气液混合有利于实现长时间的稳定运行，并能使出口气体温度接近所要求的温度。
作为结构上的改进，所述石灰浆液泵与喷雾干燥塔连通的管路上设置有高位给料箱，所述高位给料箱设置在喷雾干燥塔的上方。消石灰浆液罐内的石灰浆液通过石灰浆液泵打入到高位给料箱内，从高位给位箱内依靠自重流入到喷雾干燥塔。
作为结构上的改进，所述消石灰浆液罐和高位给料箱内设置有搅拌器，能够保证浆液量和浆液各组分的连续稳定，防止浆液沉淀。
作为结构上的改进，所述烟道与气体入口的连接管路上设置有电动关断阀门。可以控制改变热烟气流的方向。
本实用新型的有益效果：本实用新型提供的这种利用烟气喷雾干燥法处理脱硫废水的装置，利用锅炉热烟气作为热源，在喷雾干燥塔内将废水蒸发，水分进入烟气中，废水中的盐类干燥后被收集下来。充分利用锅炉热烟气的热量，不需额外的蒸汽源，结构简单、操作方便、成本低且低能耗。
