申请日2015.05.12
公开(公告)日2015.08.26
IPC分类号B01D36/02
摘要
本实用新型属于废水处理技术领域且公开了一种循环式水处理回收再利用设备，包括污水搅拌罐、稳压分流泵、电场水处理器和净水储存罐，所述污水搅拌罐内设有搅拌装置，所述搅拌装置包括安装在所述污水搅拌罐顶部的电机、与电机固定连接且位于污水搅拌罐内部的旋转轴和固定安装在旋转轴上的搅拌桨叶，所述污水搅拌罐底部设有连接管与电场水处理器顶部连接，所述电场水处理器外顶部设有水质分析仪，所述电场水处理器底部通过连接管连接净水储存罐，所述电场水处理器和净水储存罐之间的连接管上设有稳压分流泵，所述净水存储罐一侧底部设有净水出水口。本实用新型通过稳压分流泵，能够对污水循环处理，避免了污水没有达到指标而被当作净水储存。
权利要求书

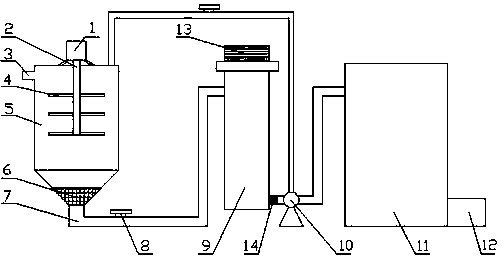

1.一种循环式水处理回收再利用设备，包括污水搅拌罐(5)、稳压分流泵(10)、电场水处理器(9)和净水储存罐(11)，其特征在于：所述污水搅拌罐(5)内设有搅拌装置，所述搅拌装置包括安装在所述污水搅拌罐(5)顶部的电机(1)、与电机(1)固定连接且位于污水搅拌罐(5)内部的旋转轴(2)和固定安装在旋转轴(2)上的搅拌桨叶(4)，所述污水搅拌罐(5)底部设有连接管(7)与电场水处理器(9)顶部连接，所述电场水处理器(9)外顶部设有水质分析仪(13)，所述电场水处理器(9)底部通过连接管(7)连接净水储存罐(11)，所述电场水处理器(9)和净水储存罐(11)之间的连接管(7)上设有稳压分流泵(10)，所述净水存储罐(11)一侧底部设有净水出水口(12)。
2.根据权利要求1所述的一种循环式水处理回收再利用设备，其特征在于：所述污水搅拌罐(5)底部设有一层聚氨酯泡沫层(6)。
3.根据权利要求1所述的一种循环式水处理回收再利用设备，其特征在于：所述污水搅拌罐(5)与所述电场水处理器(9)连接的连接管(7)上设有控制阀(8)。
4.根据权利要求1所述的一种循环式水处理回收再利用设备，其特征在于：所述电场水处理器(9)的出水口处设有水质传感器(14)，所述水质传感器(14)与所述水质分析仪(13)电连接，所述水质分析仪(13)电性连接所述稳压分流泵(10)。
5.根据权利要求1或4所述的一种循环式水处理回收再利用设备，其特征在于：所述稳压分流泵(10)一端通过所述连接管(7)连接在污水搅拌罐(5)的一侧顶部，且所述连接管(7)上设有控制阀(8)。
6.根据权利要求1所述的一种循环式水处理回收再利用设备，其特征在于：所述污水搅拌罐(5)一侧设有污水进口(3)。
说明书
一种循环式水处理回收再利用设备
技术领域
本实用新型涉及一种水处理装置，具体涉及一种循环式水处理回收再利用设备，属于污水处理技术领域。
背景技术
水污染的综合防治己引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治，目前国内污水处理设备大多针对大型的国有企业，设备庞大系统繁杂，对处于起步阶段众多的中小企业，因为污水处理设备投资和运行维护费用都很高，污水处理几乎是纸上谈兵，因为处理工艺针对性不强或不匹配，即使污水处理运行也是事倍功半。常此以往，对城市污水处理设施和直排的纳污水体的冲击带来的危害是不容忽视的。
现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的重金属离子分离也较为复杂，因此采用物理法对污水进行回收成为人们研究的一个方向。现有的处理器大都是在对污水一次处理完毕就将水通入净水内储存，这样并不能够针对污水的浊度来进行循环处理，为此，我们提出一种循环式水处理回收再利用设备。
发明内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种循环式水处理回收再利用设备，通过稳压分流泵，能够对污水循环处理，避免了污水没有达到指标而被当作净水储存，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种循环式水处理回收再利用设备，包括污水搅拌罐、稳压分流泵、电场水处理器和净水储存罐，所述污水搅拌罐内设有搅拌装置，所述搅拌装置包括安装在所述污水搅拌罐顶部的电机、与电机固定连接且位于污水搅拌罐内部的旋转轴和固定安装在旋转轴上的搅拌桨叶，所述污水搅拌罐底部设有连接管与电场水处理器顶部连接，所述电场水处理器外顶部设有水质分析仪，所述电场水处理器底部通过连接管连接净水储存罐，所述电场水处理器和净水储存罐之间的连接管上设有稳压分流泵，所述净水存储罐一侧底部设有净水出水口。
作为本实用新型的一种优选技术方案，所述污水搅拌罐底部设有一层聚氨酯泡沫层。
作为本实用新型的一种优选技术方案，所述污水搅拌罐与所述电场水处理器连接的连接管上设有控制阀。
作为本实用新型的一种优选技术方案，所述电场水处理器的出水口处设有水质传感器，所述水质传感器与所述水质分析仪电连接，所述水质分析仪电性连接所述稳压分流泵。
作为本实用新型的一种优选技术方案，所述稳压分流泵一端通过所述连接管连接在污水搅拌罐的一侧顶部，且所述连接管上设有控制阀。
作为本实用新型的一种优选技术方案，所述污水搅拌罐一侧设有污水进口。
本实用新型所达到的有益效果是：一种循环式水处理回收再利用设备，通过水质传感器可以探测到即将流入净水储存罐内的水质，然后水质分析仪能够对水质传感器的数据分析，再通过控制稳压分流泵，能够对污水循环处理，避免了污水没有达到指标而被当作净水储存。
