申请日2015.08.14
公开(公告)日2015.11.11
IPC分类号B65D90/66; B65D90/54
摘要

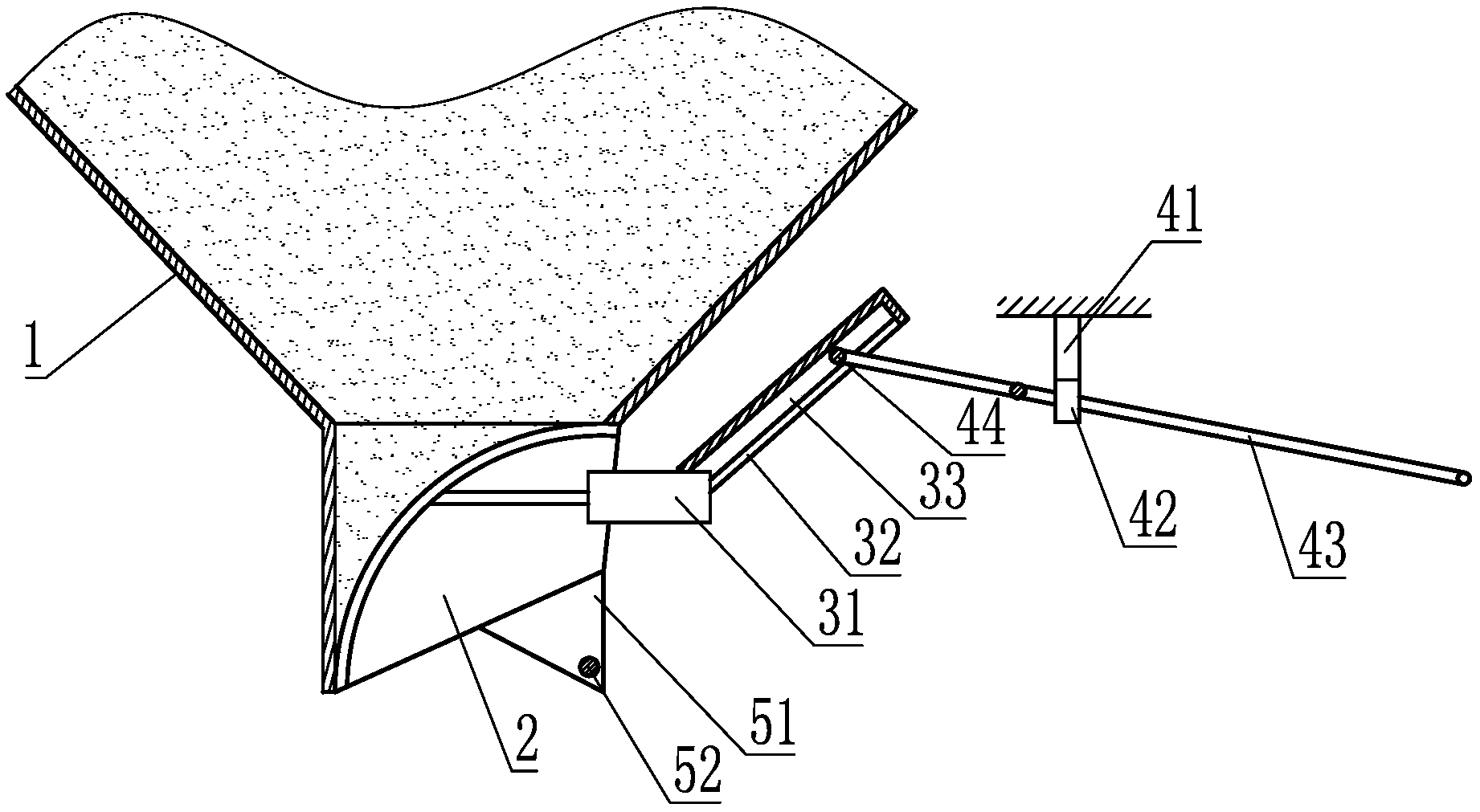

本发明公开了一种污泥储罐排泥阀，包括扇形阀芯，所述扇形阀芯的弧形外周面封堵在所述污泥储罐的排泥口处，所述扇形阀芯的圆心处连接有旋转支撑装置，所述扇形阀芯连接有旋转驱动装置，所述旋转驱动装置连接有旋转操控装置;在旋转操控装置的控制下，旋转驱动装置能够使得扇形阀芯具有不同的开合量，从而控制排泥口的排出量;本发明结构合理紧凑，能够轻松地控制污泥排出量，操作简便，省时省力。
权利要求书
1.污泥储罐排泥阀，其特征在于：包括扇形阀芯，所述扇形阀芯的弧形 外周面封堵在污泥储罐的排泥口处，所述扇形阀芯的圆心处连接有旋转支撑装 置，所述扇形阀芯连接有旋转驱动装置，所述旋转驱动装置连接有旋转操控装 置。
2.如权利要求1所述的污泥储罐排泥阀，其特征在于：所述旋转支撑装 置包括与所述扇形阀芯固定连接的旋转支臂，所述污泥储罐的排泥口外安装有 转轴，所述旋转支臂转动安装在所述旋转支臂上。
3.如权利要求1所述的污泥储罐排泥阀，其特征在于：所述旋转驱动装 置包括与所述扇形阀芯连接的驱动座，所述驱动座上固定安装有转臂，所述转 臂上设有与所述旋转操控装置连接的滑道。
4.如权利要求1所述的污泥储罐排泥阀，其特征在于：所述旋转操控装 置包括安装在操控支撑架上的悬臂，所述悬臂上设有套筒，所述套筒内套装有 与所述操控支撑架转动连接的手柄，所述手柄的一端安装有与所述旋转驱动装 置连接的滑轴。
5.如权利要求1至4任一权利要求所述的污泥储罐排泥阀，其特征在于： 所述扇形阀芯的圆心角不小于90度。
说明书
污泥储罐排泥阀
技术领域
本发明涉及一种污泥处理装置，尤其涉及一种用于污泥储罐排泥口的阀 门。
背景技术
现有技术中，污泥储罐的排泥口阀门开合困难，开合量无法调节，当需要 控制排泥速度和排泥量时，难以实现，需要依靠辅助设备来实现，操作困难， 生产成本高。
发明内容
本发明所要解决的技术问题是提供一种能够轻松控制排泥量的。
为解决上述技术问题，本发明的技术方案是：污泥储罐排泥阀，包括扇 形阀芯，所述扇形阀芯的弧形外周面封堵在污泥储罐的排泥口处，所述扇形阀 芯的圆心处连接有旋转支撑装置，所述扇形阀芯连接有旋转驱动装置，所述旋 转驱动装置连接有旋转操控装置。
作为一种优选的技术方案，所述旋转支撑装置包括与所述扇形阀芯固定连 接的旋转支臂，所述污泥储罐的排泥口外安装有转轴，所述旋转支臂转动安 装在所述旋转支臂上。
作为一种优选的技术方案，所述旋转驱动装置包括与所述扇形阀芯连接的 驱动座，所述驱动座上固定安装有转臂，所述转臂上设有与所述旋转操控装置 连接的滑道。
作为一种优选的技术方案，所述旋转操控装置包括安装在操控支撑架上的 悬臂，所述悬臂上设有套筒，所述套筒内套装有与所述操控支撑架转动连接的 手柄，所述手柄的一端安装有与所述旋转驱动装置连接的滑轴。
作为一种优选的技术方案，所述扇形阀芯的圆心角不小于90度。
由于采用了上述技术方案，污泥储罐排泥阀，包括扇形阀芯，所述扇形 阀芯的弧形外周面封堵在所述污泥储罐的排泥口处，所述扇形阀芯的圆心处连 接有旋转支撑装置，所述扇形阀芯连接有旋转驱动装置，所述旋转驱动装置连 接有旋转操控装置;在旋转操控装置的控制下，旋转驱动装置能够使得扇形阀 芯具有不同的开合量，从而控制排泥口的排出量;本发明结构合理紧凑，能够 轻松地控制污泥排出量，操作简便，省时省力。
