申请日2015.08.18
公开(公告)日2016.01.06
IPC分类号C02F9/06; C02F103/34
摘要
本实用新型是磷酸铁综合废水资源化处理装置，其结构包括调节池、一级反渗透装置、一级反渗透产水箱、二级反渗透装置、生产纯水箱、电渗析装置、回收浓水箱、一级反渗透浓水箱;处理方法：(1)磷酸铁综合废水利用调节池、一级反渗透装置、一级反渗透产水箱、一级反渗透浓水箱进行初步净化与浓缩，分离出一级反渗透产水与一级反渗透浓水;(2)再通过二级反渗透装置、生产纯水箱进行净化达到要求的生产纯水，回用于生产;二级反渗透的浓水返回调节池进行重新处理;(3)一级反渗透浓水再通过电渗析装置、回收浓水箱浓缩，回收浓水送化肥厂;电渗析的产水返回调节池重新处理。优点：达到了资源化处理的目的;实现了较好的社会效益与经济效益。
权利要求书
1.磷酸铁综合废水资源化处理装置，其特征是包括调节池、一级反渗透装置、一级反渗透产水箱、二级反渗透装置、生产纯水箱、电渗析装置、回收浓水箱、一级反渗透浓水箱;其中磷酸铁综合废水接入调节池的进水口，调节池的出水口通过提升泵连接一级反渗透装置的进水口，一级反渗透装置的产水出口连接一级反渗透产水箱的进水口，一级反渗透装置的浓水出口连接一级反渗透浓水箱的进水口;一级反渗透产水箱的出水口通过增压泵连接二级反渗透装置的进水口，二级反渗透装置的产水出口连接生产纯水箱的进水口，二级反渗透装置的浓水出口连接调节池的1#回流口，生产纯水箱的出水通过纯水外供泵回送生产系统;一级反渗透浓水箱的出水口通过增压泵连接电渗析装置的进水口，电渗析装置的产水出口连接调节池的2#回流口，电渗析装置的浓水出口连接回收浓水箱的进水口，回收浓水箱的出水送去化肥厂。
说明书
磷酸铁综合废水资源化处理装置
技术领域
本实用新型涉及的是磷酸铁综合废水资源化处理装置，属于工业废水处理的技术领域。
背景技术
磷酸铁生产是利用硫酸亚铁、双氧水、磷酸氢二铵、磷酸，通过合成、一洗、老化、二洗等工艺过程生成高品质的磷酸铁，在生产过程中会产生合成母液、一洗水、老化母液、二洗水，汇合为磷酸铁综合废水，其中含有大量的铵根离子、硫酸根离子、磷酸根离子，处理不好会对水体造成严重的污染。
针对磷酸铁综合废水，原来对水质要求不高，传统的处理方法是通过投加石灰，形成大量的污泥去除总磷而直接排放，根本未考虑盐的排放问题。近期正在探讨通过投加氧化镁、氢氧化钠，生成磷酸铵镁，即回收鸟粪石作为长效肥料，再对剩余的氨气进行蒸汽气提及硫酸吸收，生成硫铵，但该法工艺复杂、投加化学品多、蒸汽耗量大、运行费用高、排水含硫酸盐高而限制其推广应用。
发明内容
本实用新型提出的是一种磷酸铁综合废水资源化处理装置，其目的旨在利用一级反渗透装置、二级反渗透装置、电渗析装置直接对磷酸铁综合废水进行资源化处理。处理前磷酸铁综合废水的NH4+(铵根离子)：1000～3000mg/L、PO43-(磷酸根离子)：1500～3500mg/L、SO42-(硫酸根离子)：4000～7000mg/L、TDS(溶解总固体)：6500～13500mg/L;处理后生产纯水的NH4+(铵根离子)≤1mg/L、PO43-(磷酸根离子)≤0.5mg/L、SO42-(硫酸根离子)≤2.5mg/L、TDS(溶解总固体)≤4mg/L，去除率均达到≥99.9%;回收的磷酸铁废水浓缩液的NH4+(铵根离子)：13200～39600mg/L、PO43-(磷酸根离子)：19800～46200mg/L、SO42-(硫酸根离子)：52800～92400mg/L、TDS(溶解总固体)：85800～178200mg/L，它不仅解决了磷酸铁综合废水的污染问题，处理出水达到生产纯水的标准，而将处理过的纯水回用到生产水系统，达到节水的目的，回收的磷酸铁废水浓缩液可以直接送到复合肥厂做复合肥的原料，又避免大量污泥的产出，可以抵消磷酸铁综合废水处理的运行费用，即达到了环保的要求，又为磷酸铁综合废水资源化处理正常运行提供了保证。

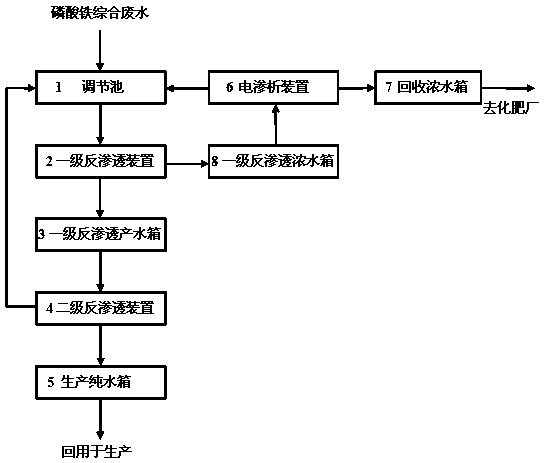

本实用新型的技术解决方案：磷酸铁综合废水资源化处理装置，其结构包括调节池1、一级反渗透装置2、一级反渗透产水箱3、二级反渗透装置4、生产纯水箱5、电渗析装置6、回收浓水箱7、一级反渗透浓水箱8;其中磷酸铁综合废水接入调节池1的进水口，调节池1的出水口通过提升泵连接一级反渗透装置2的进水口，一级反渗透装置2的产水出口连接一级反渗透产水箱3的进水口，一级反渗透装置2的浓水出口连接一级反渗透浓水箱8的进水口;一级反渗透产水箱3的出水口通过增压泵连接二级反渗透装置4的进水口，二级反渗透装置4的产水出口连接生产纯水箱5的进水口，二级反渗透装置4的浓水出口连接调节池1的1#回流口，生产纯水箱5的出水通过纯水外供泵回送生产系统;一级反渗透浓水箱8的出水口通过增压泵连接电渗析装置6的进水口，电渗析装置6的产水出口连接调节池1的2#回流口，电渗析装置6的浓水出口连接回收浓水箱7的进水口，回收浓水箱7的出水送去化肥厂。
本实用新型的优点，
1)针对磷酸铁综合废水的特点，即含有较高浓度的NH4+、PO43-、SO42-，而不含Ca2+、Mg2+、Cl-，低pH进行设计，利用资源化的方法，在处理过程中尽量少添加化学物质，工艺流程简单、高效;
2)首先利用一级反渗透装置对磷酸铁综合废水作初步的净化与浓缩分离处理;
3)其次利用二级反渗透装置对一级反渗透装置初步净化的产水进行进一步的净化，二级反渗透的产水达到生产纯水的高要求而得到大量回用;
4)最后利用电渗析装置对一级反渗透装置初步浓缩的浓水进行再度的浓缩、减量，回收高浓度氮、磷、硫元素作为化肥厂的原料，高效回收有用资源;二级反渗透的浓水与电渗析的产水都返回一级反渗透进行重新处理，达到资源化处理的目的;实现较好的社会效益与经济效益。
