申请日2015.08.18
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本实用新型公开了水资源保护废水处理再利用装置，包括搅拌腔，搅拌腔左侧连接有进水管，搅拌腔右侧连接有第一出水管，第一出水管右侧连接有上供水腔;上供水腔下部设置有过滤板，过滤板下部设置有下供水腔，下供水腔下部右侧设置有第一抽水机，第一抽水机左侧连接有第一抽水管，第一抽水管右侧连接有第二出水管，第二出水管右侧连接有下净化腔;下净化腔上部设置有微生物腔，微生物腔上部设置有上净化腔。该实用新型装置能有效地针对水资源中的废水进行再处理，改善废水再利用效果，且便于实现循环处理，改善了废水处理效果，便于更好地保护水资源，实现节水废水再利用。
权利要求书
1.一种水资源保护废水处理再利用装置，其特征在于，包括搅拌腔，搅拌腔的上部分别设置有进水管和进料管，搅拌腔下部设置有隔板，隔板下方设置有电机腔，电机腔内部设置有电机，电机的输出轴上固定设置有螺旋叶片，搅拌腔的上部连接有第一出水管，第一出水管的另一端连通有上供水腔;上供水腔底部设置有过滤板，过滤板下方设置有下供水腔，下供水腔底部设置有第一抽水机，第一抽水机上连接有第一抽水管和第二出水管，第二出水管连通有下净化腔;下净化腔上方设置有微生物腔，微生物腔上方设置有上净化腔，上净化腔的上部侧壁设置有第三出水管，第三出水管的另一端连通有过滤腔，过滤腔内部设置有多个过滤膜，过滤腔中设置有第四出水管，第四出水管的另一端连通有储水腔，储水腔的侧壁上设置有支撑板，支撑板上设置有第二抽水机，第二抽水机下部连接有第二抽水管，第二抽水管另一端连接有过滤器，第二抽水机上部连接有第五出水管。
2.根据权利要求1所述的水资源保护废水处理再利用装置，其特征在于，所述搅拌腔的一侧设置有第一回水腔，储水腔的一侧设置有第二回水腔，所述第一回水腔和第二回水腔通过设置在底部的连通管连通，第一回水腔通过回水管与搅拌腔连通。
3.根据权利要求1所述的水资源保护废水处理再利用装置，其特征在于，所述隔板中间位置设置有轴承，电机的输出轴穿过轴承设置。
4.根据权利要求1所述的水资源保护废水处理再利用装置，其特征在于，所述下净化腔内部设置有多个净化颗粒物。
5.根据权利要求1所述的水资源保护废水处理再利用装置，其特征在于，所述上净化腔内部设置有多个水生植物。
说明书
水资源保护废水处理再利用装置
技术领域
本实用新型是涉及一种水资源保护废水处理再利用装置，具体地说是涉及一种利用物理、化学、生物方法综合作用的废水处理和循环利用装置。
背景技术
目前，我国是世界上的贫水国家之一，淡水资源还不到世界人均水量的四分之一。随着科学事业的逐渐发展，厂房高楼的逐渐增多，水短缺问题越来越严重。因此，需要重复利用水资源，提高水资源利用率，减少水资源浪费，有助于节约用水。利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
发明内容
本实用新型的目的是克服了现有技术中的不足，提供了一种利用物理、化学、生物方法综合作用的废水处理和循环利用装置，以便更好地针对水资源中的废水进行处理，实现再利用。
为了解决上述技术问题，本实用新型是通过以下技术方案实现：

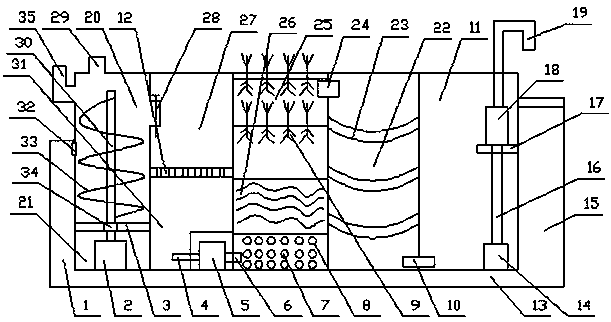

一种水资源保护废水处理再利用装置，包括搅拌腔，搅拌腔的上部分别设置有进水管和进料管，搅拌腔下部设置有隔板，隔板下方设置有电机腔，电机腔内部设置有电机，电机的输出轴上固定设置有螺旋叶片，搅拌腔的上部连接有第一出水管，第一出水管的另一端连通上供水腔;上供水腔底部设置有过滤板，过滤板下方设置有下供水腔，下供水腔底部设置有第一抽水机，第一抽水机上连接有第一抽水管和第二出水管，第二出水管连通下净化腔;下净化腔上方设置有微生物腔，微生物腔上方设置有上净化腔，上净化腔的上部侧壁设置有第三出水管，第三出水管的另一端连通过滤腔，过滤腔内部设置有多个过滤膜，过滤腔设置有第四出水管，第四出水管的另一端连通储水腔，储水腔的侧壁上设置有支撑板，支撑板上设置有第二抽水机，第二抽水机下部连接有第二抽水管，第二抽水管另一端连接有过滤器，第二抽水机上部连接有第五出水管。
所述搅拌腔的一侧设置有第一回水腔，储水腔的一侧设置有第二回水腔，所述第一回水腔和第二回水腔通过设置在底部的连通管连通，第一回水腔通过回水管与搅拌腔连通。
所述隔板中间位置设置有轴承，电机的输出轴穿过轴承设置。
所述下净化腔内部设置有多个净化颗粒物。
所述上净化腔内部设置有多个水生植物。
在井陉废水净化时，将废水和药剂分别从进水管和进料管倒入搅拌腔，在电机的作用下，电机带动螺旋叶片转动，对废水和药剂进行混合搅拌，使废水中的胶粒物质发生凝聚和絮凝而分离出来。打开第一出水管上的阀门开关，废水从第一出水管进入上供水腔，废水内的胶粒物质被过滤板挡在上供水腔内，废水从过滤板上的过滤孔进入下供水腔。在第一抽水机的作用下，水被抽入第一抽水管后从第二出水管进入下净化腔，在净化颗粒物的作用下，将水中的氮、磷等物质去除。微生物腔内的微生物对水中的有机物进行分解，上净化腔内的水生植物可以吸收水中的可利用营养物质并吸附重金属和有毒有害物质。净化后的水从第三出水管进入过滤腔，利用过滤膜对水进行过滤，达到对水的再次净化。净化后的水从第四出水管进入储水腔，在第二抽水机的作用下，水经过过滤器过滤后从第二抽水管进入第五出水管，再从第五出水管流出供使用。经过使用后的废水进入下方的第二回水腔，废水从连通管到达第一回水腔，再从回水管回到搅拌腔继续进行处理，使水资源得到循环使用。
与现有技术相比，本实用新型的有益效果是：
该实用新型装置能有效地针对水资源中的废水进行再处理，改善废水再利用效果，且便于实现循环处理，改善了废水处理效果，便于更好地保护水资源，实现节水废水再利用。
