申请日2015.06.30
公开(公告)日2015.10.21
IPC分类号B01D24/00
摘要

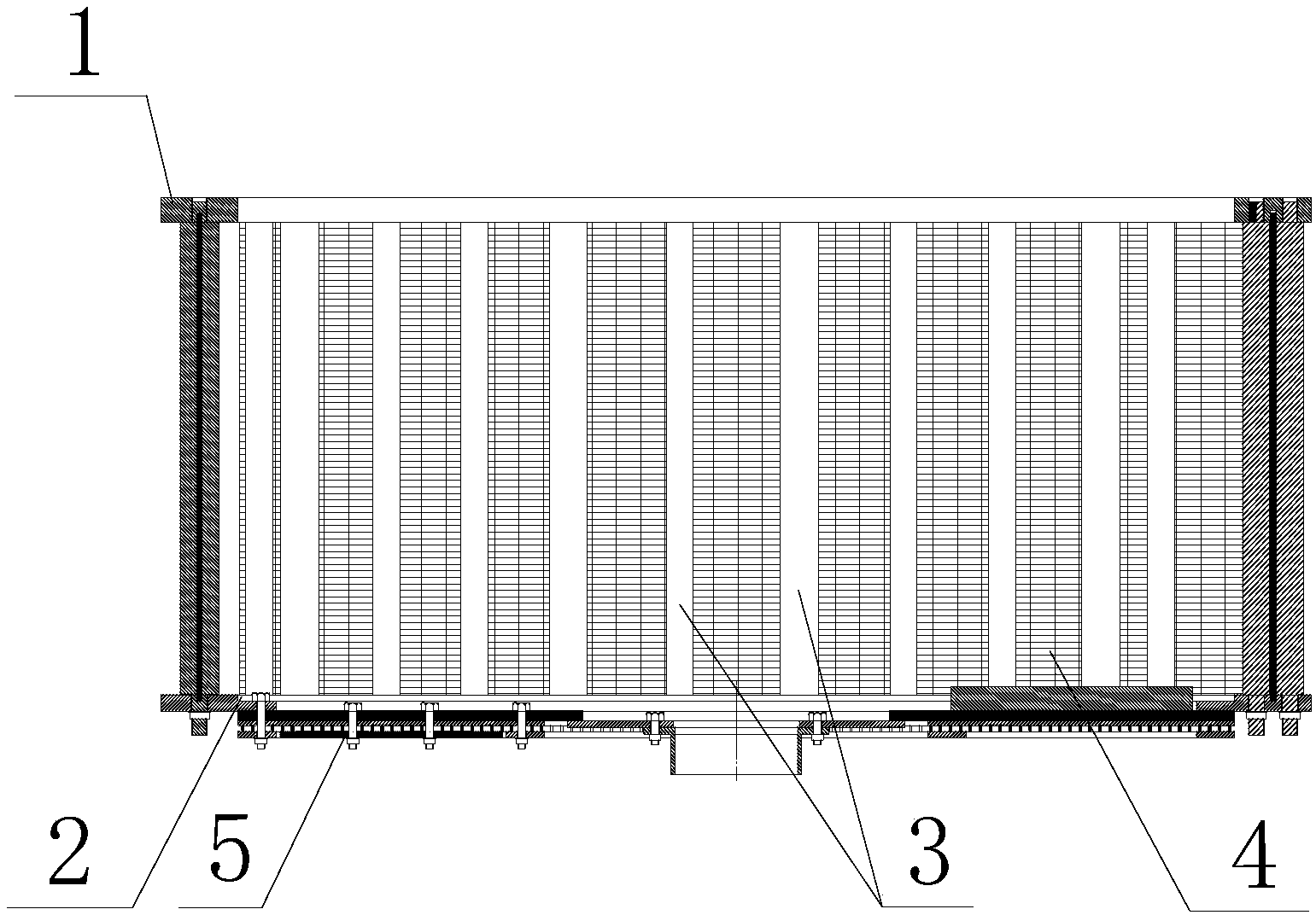

本实用新型涉及一种污水过滤罐用可拆卸式筛框。主要解决了传统过滤罐筛框在过滤罐内安装、拆除不方便的问题。包括筛框顶环(1)、筛框底环(2)、筛框立柱(3)、筛框侧筛板(4)、筛框底座(5)，通过筛框顶环(1)、筛框底环(2)上的凹槽与筛框立柱(3)外侧立柱上的凹槽构成筛框侧筛板(4)的安装槽，筛框侧筛板(4)插接在安装槽内，本实用新型各部件采用螺栓连接，拆卸安装方便，降低了过滤罐的停运时间。
权利要求书
1.一种污水过滤罐用可拆卸式筛框，包括筛框顶环(1)、筛框底环(2)、筛框立柱(3)、筛框侧筛板(4)、筛框底座(5)，其特征在于：所述的筛框顶环(1)及筛框底环(2)之间通过筛框立柱(3)连接，筛框顶环(1)与筛框底环(2)相对的一侧均设置有环形凹槽，环形凹槽靠近圆心的方向设置有内侧螺纹孔，环形凹槽上还设置有外侧螺纹孔，环形凹槽上的外侧螺纹孔将环形凹槽分割成弧形凹槽，所述的筛框立柱(3)包括内侧立柱与外侧立柱共两层，内侧立柱与外侧立柱两端均设置有螺纹，内侧立柱配合内侧螺纹孔连接，外侧立柱配合外侧螺纹孔连接，其中外侧立柱左右两侧设置有上下贯穿的凹槽，每两个外侧立柱相对的凹槽配合筛框顶环(1)与筛框底环(2)被分割出的弧形凹槽构成用于安装筛框侧筛板(4)的安装槽，所述的筛框底座(5)安装在筛框底环(2)下方。
2.根据权利要求1所述的污水过滤罐用可拆卸式筛框，其特征在于：所述的筛框侧筛板为弧形不锈钢筛板，筛缝间隙为0.5mm。
3.根据权利要求1所述的污水过滤罐用可拆卸式筛框，其特征在于：所述的筛框底座(5)包括筛框底板、筛框底筛板、底筛板压盖，并通过螺栓安装连接在筛框底座上。
说明书
污水过滤罐用可拆卸式筛框
技术领域
本实用新型涉及油田污水处理领域，具体是一种污水过滤罐用可拆卸式筛框。
背景技术
目前油田污水过滤罐经长时间运行，内部布水、集水系统容易结构堵塞，造成反冲洗憋压，形象污水过滤罐的正常运行，传统的过滤筛通常使用整体焊接固定方式，拆除更换时不方便且存在施工危险，且增大了过滤罐的停运时间。
实用新型内容
为解决背景技术中存在的问题，本实用新型提出了一种施工安全，便于拆卸安装，缩短过滤罐停运周期的污水过滤罐用可拆卸式筛框。
本实用新型所采用的技术方案是：一种污水过滤罐用可拆卸式筛框，包括筛框顶环、筛框底环、筛框立柱、筛框侧筛板、筛框底座，所述的筛框顶环及筛框底环之间通过筛框立柱连接，筛框顶环与筛框底环相对的一侧均设置有环形凹槽，环形凹槽靠近圆心的方向设置有内侧螺纹孔，环形凹槽上还设置有外侧螺纹孔，环形凹槽上的外侧螺纹孔将环形凹槽分割成弧形凹槽，所述的筛框立柱包括内侧立柱与外侧立柱共两层，内侧立柱与外侧立柱两端均设置有螺纹，内侧立柱配合内侧螺纹孔连接，外侧立柱配合外侧螺纹孔连接，其中外侧立柱左右两侧设置有上下贯穿的凹槽，每两个外侧立柱相对的凹槽配合筛框顶环与筛框底环被分割出的弧形凹槽构成用于安装筛框侧筛板的安装槽，所述的筛框底座安装在筛框底环下方;
所述的筛框侧筛板为弧形不锈钢筛板，筛缝间隙为0.5mm;
所述的筛框底座包括筛框底板、筛框底筛板、底筛板压盖，并通过螺栓安装连接在筛框底座上。
有益效果是：本实用新型整体为可拆卸结构，各部件之间主要通过螺栓及凹槽连接，在污水罐内即可完成安装拆除，且整体过水表面积大，有利于减少反冲洗的阻力，整体安装在过滤罐顶部进水口，有利于反冲洗排油净化滤料。
