申请日2015.08.20
公开(公告)日2015.12.02
IPC分类号F24F1/42; F24F13/22
摘要
本发明提出了一种空调冷凝水处理利用的方法及其装置，所述方法包括如下步骤：一、将空调冷凝水聚集在储水单元内;二、通过扩散蒸发单元将冷凝水迅速均匀地扩散至扩散蒸发单元的各个部位;三、通过流动空气使冷凝水迅速蒸发，蒸发的过程中带走大量的热量，降低进入散热器翅片的空气温度，从而提高了散热效率;四、排风机将完成热交换后的热空气排出，热空气穿过固定在外部的冷凝水扩散蒸发单元，使冷凝水蒸发，蒸发的过程中再次带走大量的热量，使穿过冷凝水扩散蒸发单元的热空气降温，再排入外界环境中，降低热污染。总之，本发明技术可以使冷凝水充分蒸发、利用，提高空调的散热制冷效率的同时，还可以降低外排空气温度。
权利要求书
1.一种空调冷凝水处理利用的方法，其特征在于所述方法包括如下步骤：
一、将空调冷凝水聚集在储水单元内;
二、通过冷凝水扩散蒸发单元将储水单元内的冷凝水迅速均匀地扩散至冷 凝水扩散蒸发单元的各个部位;
三、通过流动空气，使冷凝水扩散蒸发单元上的低温冷凝水迅速蒸发，蒸 发的过程中带走大量的热量，降低进入散热器翅片的空气温度，从而提高了散 热效率;
四、排风机将完成热交换后的热空气排出，热空气穿过固定在外部的冷凝 水扩散蒸发单元，使蒸发面积扩大后的低温冷凝水蒸发，蒸发的过程中再次带 走大量的热量，使穿过冷凝水扩散蒸发单元的热空气降温，再排入外界环境中， 降低热污染。
2.根据权利要求1所述方法用的装置，包括有储水单元和能使冷凝水蒸发 面积呈几何级数扩大的冷凝水扩散蒸发单元，其特征在于所述储水单元与空调 室外机固定连接，所述冷凝水扩散蒸发单元与储水单元相连，所述冷凝水扩散 蒸发单元固定在空调室外机散热器及排风机的通风进出口外部，所述储水单元 上设置有冷凝水接入口，空调室内机冷凝水水管与所述冷凝水接入口相连。
3.根据权利要求2所述的装置，其特征在于所述储水单元安装在空调室外 机的上端面，所述冷凝水扩散蒸发单元是由亲水性纤维经编织而成的散热网布， 使用时，将所述散热网布拉伸后布置在空调室外机的外部。
4.根据权利要求2所述的装置，其特征在于所述冷凝水扩散蒸发单元与储 水单元是可拆分的结构。
说明书
一种空调冷凝水处理利用的方法及其装置
技术领域
本发明涉及制冷设备废水处理技术领域，特别是指一种空调冷凝水处理利 用的方法及装置。
背景技术
目前日常家用空调设备日益普及，在空调使用的过程中，会产生冷凝水。 冷凝水即空调室内机换热器由于表面温度低，房间空气中的水蒸气凝结而成的 水，现有的空调冷凝水处理方法包括以下几种：1、直接由排水管排出室外;2、 收集来用于浇花、拖地和清洗;3、将其收集后雾化喷淋到散热器上辅助散热。 高楼的空调往往还需要斥资安装专门的冷凝水管道收集。
这些方法往往有收集不方便，不能完全利用的缺点，而将冷凝水雾化后喷 淋到散热器翅片时易导致翅片表面结垢，粘灰堵塞，影响散热等不良后果。
发明内容
本发明提出了一种空调冷凝水处理利用的方法及其装置，克服了现有利用 方法中存在的，如将冷凝水雾化喷淋到散热器翅片时，易导致翅片表面结垢， 粘灰堵塞，影响散热的缺点，以及冷凝水收集不便，不能完全利用的缺点。
本发明的技术方案是这样实现的：
一种空调冷凝水处理利用的方法，所述方法包括如下步骤：
一、将空调冷凝水聚集在储水单元内;
二、通过冷凝水扩散蒸发单元将储水单元内的冷凝水迅速均匀地扩散至冷 凝水扩散蒸发单元的各个部位;
三、通过流动空气使冷凝水扩散蒸发单元上的低温冷凝水迅速蒸发，蒸发 的过程中带走大量的热量，降低进入散热器翅片的空气温度，从而提高了散热 效率;
四、排风机将完成热交换后的热空气排出，热空气穿过固定在外部的冷凝 水扩散蒸发单元，使蒸发面积扩大后的低温冷凝水蒸发，蒸发的过程中再次带 走大量的热量，使穿过冷凝水扩散蒸发单元的热空气降温，再排入外界环境中， 降低热污染。

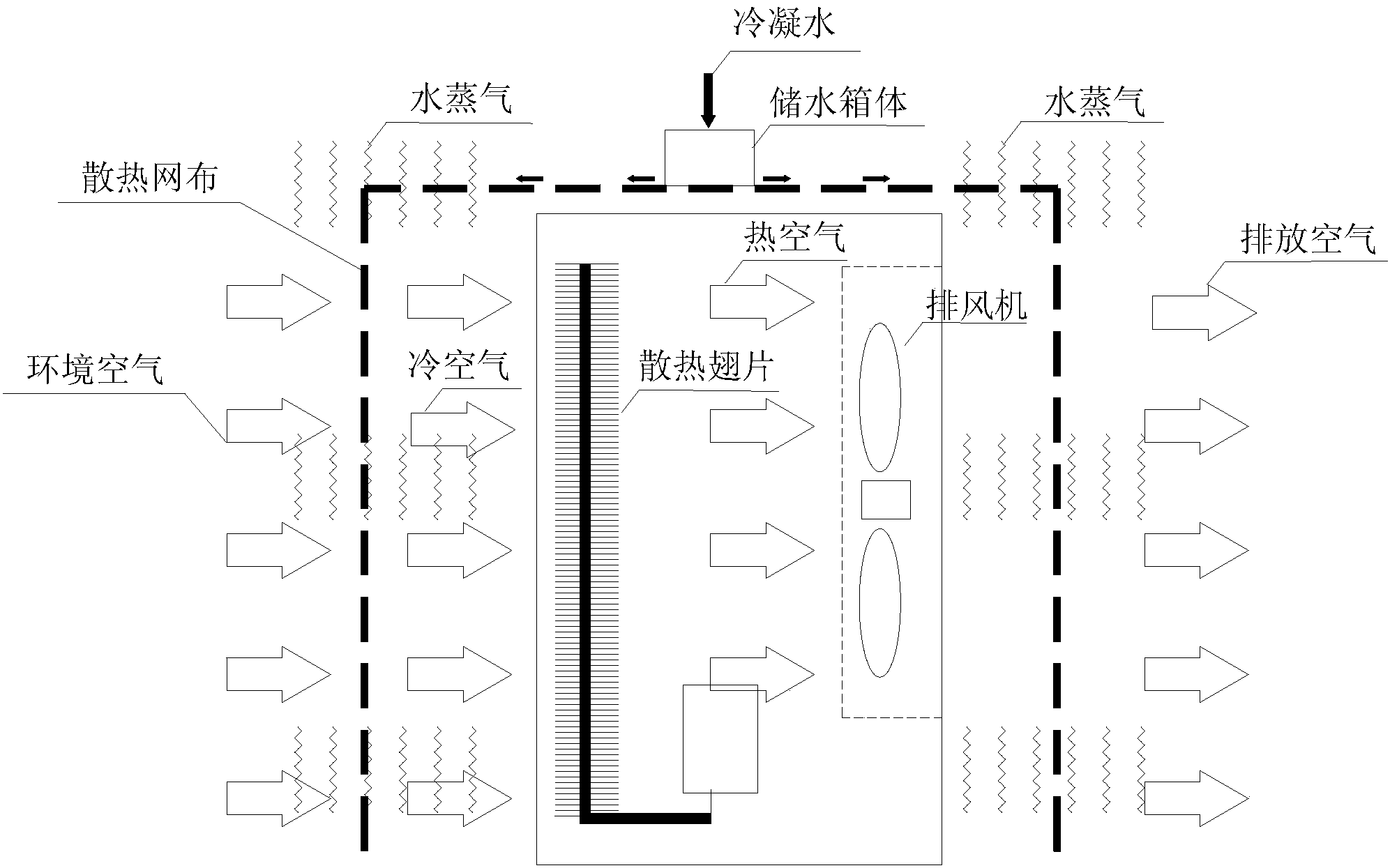

进一步的，所述一种空调冷凝水处理利用的方法用的装置，包括有储水单 元和能使冷凝水蒸发面积呈几何级数扩大的冷凝水扩散蒸发单元，所述储水单 元与空调室外机固定连接，所述冷凝水扩散蒸发单元与储水单元相连，所述冷 凝水扩散蒸发单元固定在空调室外机散热器及排风机的通风进出口外部，所述 储水单元上设置有冷凝水接入口，空调室内机冷凝水水管与所述冷凝水接入口 相连。
进一步的，所述冷凝水扩散蒸发单元与储水单元是可拆分的结构。
进一步的，所述储水单元安装在空调室外机的上端面，所述冷凝水扩散蒸 发单元是由亲水性纤维经编织而成的散热网布，使用时，将所述散热网布拉伸 后布置在空调室外机的外部。
进一步的，所述储水、散热单元上安装有方便拆装的固定用磁体。
根据以上技术方案，本发明利用影响液体蒸发的三个主要因素，以及蒸发 时需要吸收热量的特性来解决空调冷凝水的处理利用问题。
液体蒸发的快慢与液体的温度、表面积、液面上空气流动的快慢等因素有 关，因此，可以通过技术方法提高这些因素来加快液体蒸发的速度，从而将冷 凝水快速蒸发，本发明的散热单元利用毛细扩散作用，呈几何数级的扩大冷凝 水的蒸发面积，从而使冷凝水的蒸发速度成倍增长，另外，液态水蒸发时，水 分子的结构和运动形式要发生变化，液态水分子的排列紧密，要变成排列不紧 密的气态水蒸气，要摆脱分子作用力的束缚，需要从周围环境中吸收能量，因 此，水蒸发直观的表现就是会降低环境温度，而空调室外机的主要作用是散热 交换，机外温度越低，换热效率越高。据此，在将低温冷凝水蒸发的同时，其 降低的冷空气将提高换热效率，达到节能的效果，同时，外排的热空气将加速 低温冷凝水蒸发，从而降低外排的空气温度，降低热污染。
本发明的有益效果在于：本发明技术具有无动力消耗、结构简单、不对室 外机做任何改动、长期使用也无任何机构结垢、堵塞等不良后果，停机后还可 自发将剩余水吸干、自然蒸发，避免冷凝水留存发臭，长青苔等弊端，本发明 技术同时可以提高空调的散热制冷效率，降低外排空气温度，是一项实现“物 尽其用”的环保节能技术。
