申请日2015.07.24
公开(公告)日2016.04.20
IPC分类号B01D29/23; B01D29/66; B01D29/64
摘要

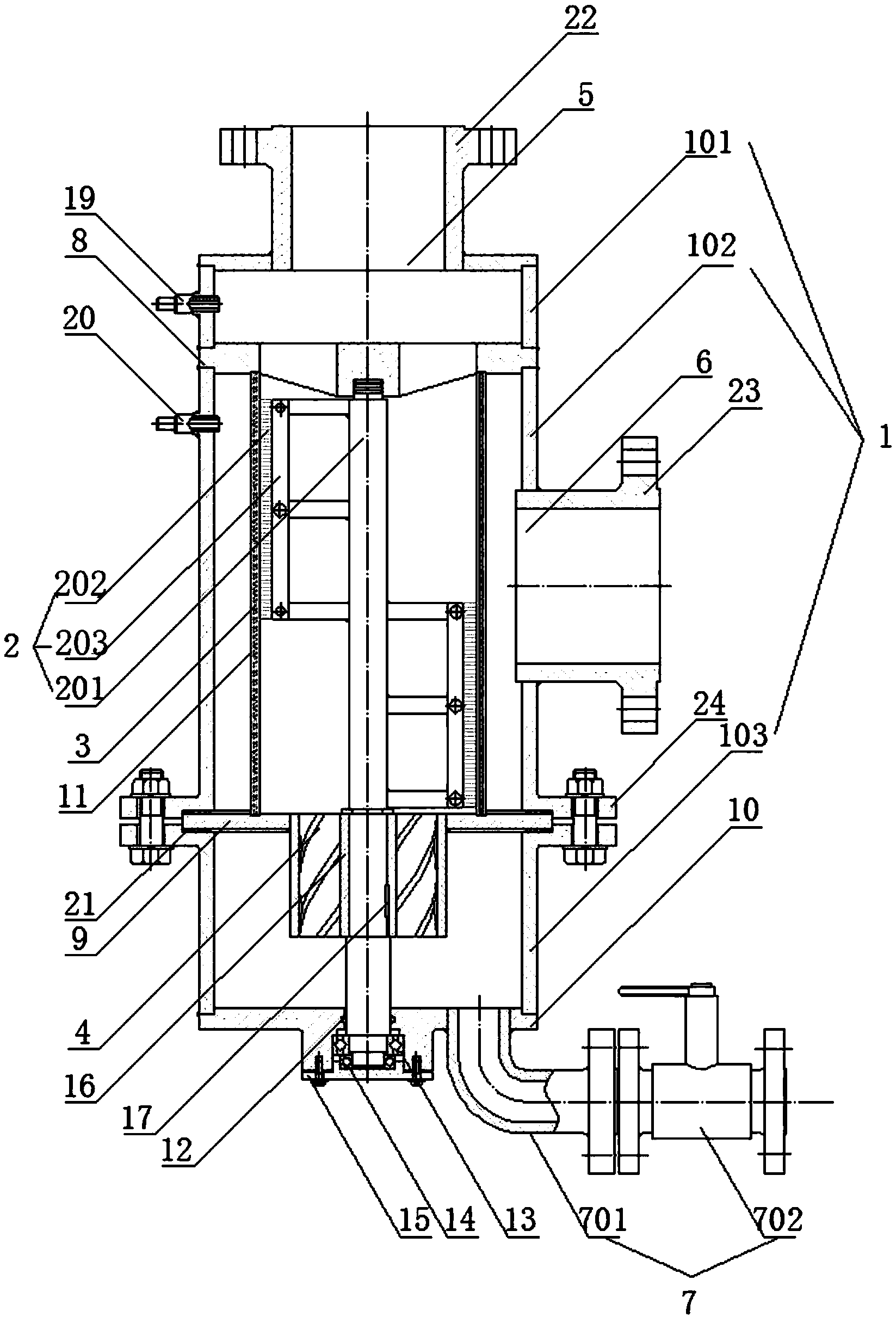

本实用新型提供了一种涡轮式自清洗废水过滤器,包括筒体(1)，所述筒体(1)内同轴设有由内向外布置的清洗部件(2)和过滤网(3)，所述筒体(1)的顶部和侧面分别开设有进水口(5)和出水口(6)，所述筒体(1)的底部设置有排污组件(7)，其特征在于：所述过滤网(3)底部设置有向清洗部件(2)的旋转轴(201)提供旋转动力的涡轮(4)。该装置自清洗不受外部电能的制约，节能且可靠性更高。
权利要求书
1.一种涡轮式自清洗废水过滤器,包括筒体(1)，所述筒体(1)内同轴设有由内向外布置的清洗部件(2)和过滤网(3)，所述筒体(1)的顶部和侧面分别开设有进水口(5)和出水口(6)，所述筒体(1)的底部设置有排污组件(7)，其特征在于：所述过滤网(3)底部设置有向清洗部件(2)的旋转轴(201)提供旋转动力的涡轮(4)。
2.根据权利要求1所述的涡轮式自清洗废水过滤器，其特征在于：所述筒体(1)包括上筒体(101)、中间筒体(102)、下筒体(103)，所述上筒体(101)、中间筒体(102)之间设置有上支撑板(8)，所述中间筒体(102)、下筒体(103)之间设置有下支撑板(9)，下筒体(103)底部设置有底板(10)，所述清洗部件(2)包括旋转轴(201)、清洗刷(202)，所述旋转轴(201)与清洗刷(202)连接，所述旋转轴(201)的上轴头、下轴头分别活动设置在上支撑板(8)、底板(10)上，所述过滤网(3)的上端、下端分别与上支撑板(8)、下支撑板(9)连接从而将中间筒体(102)内部空间分隔成过滤网(3)内侧的圆筒形区域及过滤网(3)外侧的环形区域，所述圆筒形区域对应的上支撑板(8)、下支撑板(9)上均设置有通孔，所述涡轮(4)设置于下筒体(103)内安装在旋转轴(201)上。
3.根据权利要求2所述的涡轮式自清洗废水过滤器，其特征在于：所述过滤网(3)的内侧和外侧均设置有将过滤网(3)夹持的支撑架(11)，所述支撑架(11)的上端、下端分别与上支撑板(8)、下支撑板(9)连接。
4.根据权利要求2所述的涡轮式自清洗废水过滤器，其特征在于：所述旋转轴(201)的下轴头与底板(10)之间设置有O型橡胶圈(12)。
5.根据权利要求2所述的涡轮式自清洗废水过滤器，其特征在于：所述旋转轴(201)的下轴头处从上到下依次安装有深沟球轴承(13)和推力球轴承(14)，所述推力球轴承(14)下方设置有轴承端盖(15)提供轴向支撑。
6.根据权利要求5所述的涡轮式自清洗废水过滤器，其特征在于：所述涡轮(4)叶片为螺旋形，每个叶片螺距均相等厚度相同。
7.根据权利要求5所述的涡轮式自清洗废水过滤器，其特征在于：所述涡轮(4)和旋转轴(201)之间设置有弹性挡圈(16)，所述弹性挡圈(16)与旋转轴(201)之间设置有键(17)。
8.根据权利要求2至7任一项权利要求所述的涡轮式自清洗废水过滤器，其特征在于：所述上筒体(101)侧面设置有进口压力传感器(19)，所述中间筒体(102)侧面设置有出口压力传感器(20)，所述排污组件(7)包括排污管(701)和电动排污阀(702)，所述电动排污阀(702)的信号输入端分别与进口压力传感器(19)和出口压力传感器(20)电连接。
9.根据权利要求8所述的涡轮式自清洗废水过滤器，其特征在于：所述进水口(5)连接第一法兰(22)、出水口(6)连接第二法兰(23)，所述上筒体(101)、上支撑板(8)、中间筒体(102)依次焊接，中间筒体(102)通过第三法兰(24)与下筒体(103)连接，所述下筒体(103)和底板(10)焊接。
10.根据权利要求9所述的涡轮式自清洗废水过滤器，其特征在于：所述中间筒体(102)、下筒体(103)与所述下支撑板(9)之间均设置有密封垫片(21)。
说明书
涡轮式自清洗废水过滤器
技术领域
本实用新型属于过滤器技术领域，具体涉及一种涡轮式自清洗废水过滤器。
背景技术
对废水进行回收处理和再次利用，过滤始终是重要的环节，是对水进行深度处理的基础。过滤的目的是去除水中的悬浮物、胶体、杂质等。目前废水处理系统中使用较多的是滤网式过滤器，随着过滤时间的增加，过滤网会出现不同程度的堵塞，因此要定期清洗，带自清洗功能的过滤器可以在不中断过滤连续性的同时对过滤网进行自清洗，免除了拆卸过滤元件进行清洗的复杂过程。传统自清洗过滤器的清洗单元需要的动力一般通过电机来实现，自清洗过滤器在长时间工作中，清洗单元需要持续供电，这使得清洗单元的正常工作依赖于外部提供的电能，一方面不利于节约能源，另一方面也降低了自清洗过滤器工作的可靠性。
发明内容
有鉴于此，本实用新型提供了一种依靠高效水力涡轮的动力来实现自清洗的涡轮式自清洗废水过滤器，该装置保证了清洗单元的工作不依赖于外部提供的能源。
一种涡轮式自清洗废水过滤器,包括筒体，所述筒体内同轴设有由内向外布置的清洗部件和过滤网，所述筒体的顶部和侧面分别开设有进水口和出水口，所述筒体的底部设置有排污组件，所述过滤网底部设置有向清洗部件的旋转轴提供旋转动力的涡轮。
本实用新型的有益效果是：本实用新型提供的涡轮式自清洗废水过滤器通过流体冲击涡轮产生转矩，从而驱动清洗部件旋转以实现自清洗功能。较现有技术的电机驱动方式，本实用新型所述的水力驱动方式充分利用了流体自身的能量，实现了节能，且自清洗不受外部电能的制约，可靠性更高。
