申请日2015.07.24
公开(公告)日2016.01.20
IPC分类号B01D33/11
摘要
本实用新型公开了一种水刺工艺废水过滤装置，包括：第一废水供液管、水泵和过滤滚筒，所述水泵的出液口连接设置有第二废水供液管，所述被动轮盘中间设置有一个与过滤滚筒内部相连通的通孔，所述第二废水供液管通过所述通孔延伸至过滤滚筒内部，所述过滤滚筒的筒壁上设置有数排漏水孔，所述过滤滚筒内壁上设置有螺旋排布的纤维导向挡板。通过上述方式，本实用新型所述的水刺工艺废水过滤装置，在过滤滚筒旋转的过程中，废水中的水分通过漏水孔流入下方的回水池，而废水中的纤维被过滤网阻挡，堆积的纤维在旋转的过程中随螺旋设置的纤维导向挡板而滑出过滤滚筒，以便二次利用，减少了后续废水的处理成本。
权利要求书
1.一种水刺工艺废水过滤装置，包括：第一废水供液管、水泵和过滤滚筒，所述第一废水供液管与水泵的进液口相连接，所述水泵的出液口连接设置有第二废水供液管，其特征在于，所述过滤滚筒的左端设置有一个被动轮盘，所述被动轮盘中间设置有一个与过滤滚筒内部相连通的通孔，所述第二废水供液管通过所述通孔延伸至过滤滚筒内部，所述过滤滚筒的筒壁上设置有数排漏水孔，所述过滤滚筒的外部设置有覆盖在漏水孔所在区域的过滤网，所述过滤滚筒内壁上设置有螺旋排布的纤维导向挡板。
2.根据权利要求1所述的水刺工艺废水过滤装置，其特征在于，所述第二废水供液管延伸至过滤滚筒内部的部分管壁上设置有数个喷水孔，且第二废水供液管的末端设置有封堵盖。
3.根据权利要求1所述的水刺工艺废水过滤装置，其特征在于，所述过滤滚筒还包括一个与被动轮盘相连接的驱动电机。
4.根据权利要求1所述的水刺工艺废水过滤装置，其特征在于，所述过滤滚筒右端开口处设置有导向罩，所述导向罩下方设置有纤维回收箱。
5.根据权利要求1所述的水刺工艺废水过滤装置，其特征在于，所述过滤滚筒下方设置有一个回水池，所述回水池上设置有支撑过滤滚筒旋转的滚轮，所述回水池底部连接设置有排水管道。
说明书
一种水刺工艺废水过滤装置
技术领域
本实用新型涉及面膜纸生产领域，特别是涉及一种水刺工艺废水过滤装置。
背景技术
传统的面膜纸是用无纺布经过加工成型的面膜用品，做面膜时还需要调配营养水，把面膜纸浸泡在营养水中，然后取出，贴覆在面部，数分钟后取下，使得营养水中的部分营养被面部肌肤吸收。
普通面膜纸的材质有蚕丝、全棉、涤纶或者其他合成纤维无纺布等，蚕丝和全棉的面膜纸成本较高，也有面膜纸为无纺布和薄纸水刺复合制成。无纺布和薄纸水刺复合时，在水刺的作用下，无纺布和薄纸水刺紧密复合，无纺布中的部分纤维和薄纸中的部分木纤维被冲击而随废水流入水池，需要对其进行过滤，收集废水中的纤维，以便二次利用。
实用新型内容
本实用新型主要解决的技术问题是提供一种水刺工艺废水过滤装置，用于废水中纤维的回收，降低生产和水处理的成本。

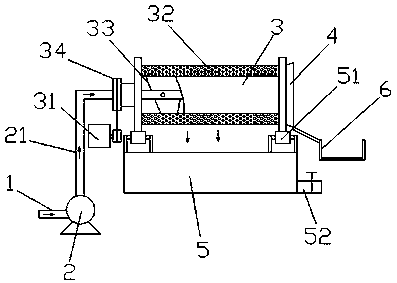

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种水刺工艺废水过滤装置，包括：第一废水供液管、水泵和过滤滚筒，所述第一废水供液管与水泵的进液口相连接，所述水泵的出液口连接设置有第二废水供液管，所述过滤滚筒的左端设置有一个被动轮盘，所述被动轮盘中间设置有一个与过滤滚筒内部相连通的通孔，所述第二废水供液管通过所述通孔延伸至过滤滚筒内部，所述过滤滚筒的筒壁上设置有数排漏水孔，所述过滤滚筒的外部设置有覆盖在漏水孔所在区域的过滤网，所述过滤滚筒内壁上设置有螺旋排布的纤维导向挡板。
在本实用新型一个较佳实施例中，所述第二废水供液管延伸至过滤滚筒内部的部分管壁上设置有数个喷水孔，且第二废水供液管的末端设置有封堵盖。
在本实用新型一个较佳实施例中，所述过滤滚筒还包括一个与被动轮盘相连接的驱动电机。
在本实用新型一个较佳实施例中，所述过滤滚筒右端开口处设置有导向罩，所述导向罩下方设置有纤维回收箱。
在本实用新型一个较佳实施例中，所述过滤滚筒下方设置有一个回水池，所述回水池上设置有支撑过滤滚筒旋转的滚轮，所述回水池底部连接设置有排水管道。
本实用新型的有益效果是：本实用新型指出的一种水刺工艺废水过滤装置，废水通过第二废水供液管进入过滤滚筒，在过滤滚筒旋转的过程中，废水中的水分通过漏水孔流入下方的回水池，而废水中的纤维被过滤网阻挡，堆积的纤维在旋转的过程中随螺旋设置的纤维导向挡板而滑出过滤滚筒，最终进入纤维回收箱，以便二次利用，而回水池中的废水没有了木纤维和无纺布纤维，减少了后续废水的处理成本。
