申请日2015.07.24
公开(公告)日2015.12.02
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开了一种双梯级双循环RO无废水净水机，包括一级纯水系统和二级纯水系统，所述的一级纯水系统包括通过水管依次连接的PP棉、减压阀、第一级循环水箱、第一三通阀、第一缓冲包、第一水泵、超滤膜、烧结活性炭、第一级RO膜，其中第一级RO膜的出水端还通过第一级废水比阀与第一级循环水箱相连，所述的二级纯水系统包括依次连接的第二级循环水箱、第二缓冲包、第二水泵、第二级RO膜、四通阀、小T33，其中第二级RO膜的出水端还通过第二级废水比阀与第二级循环水箱相连。本实用新型有效、实用、可行，最终使高浓缩废水均可通过生活水龙头有效利用，达到节约水资源的目的。
权利要求书

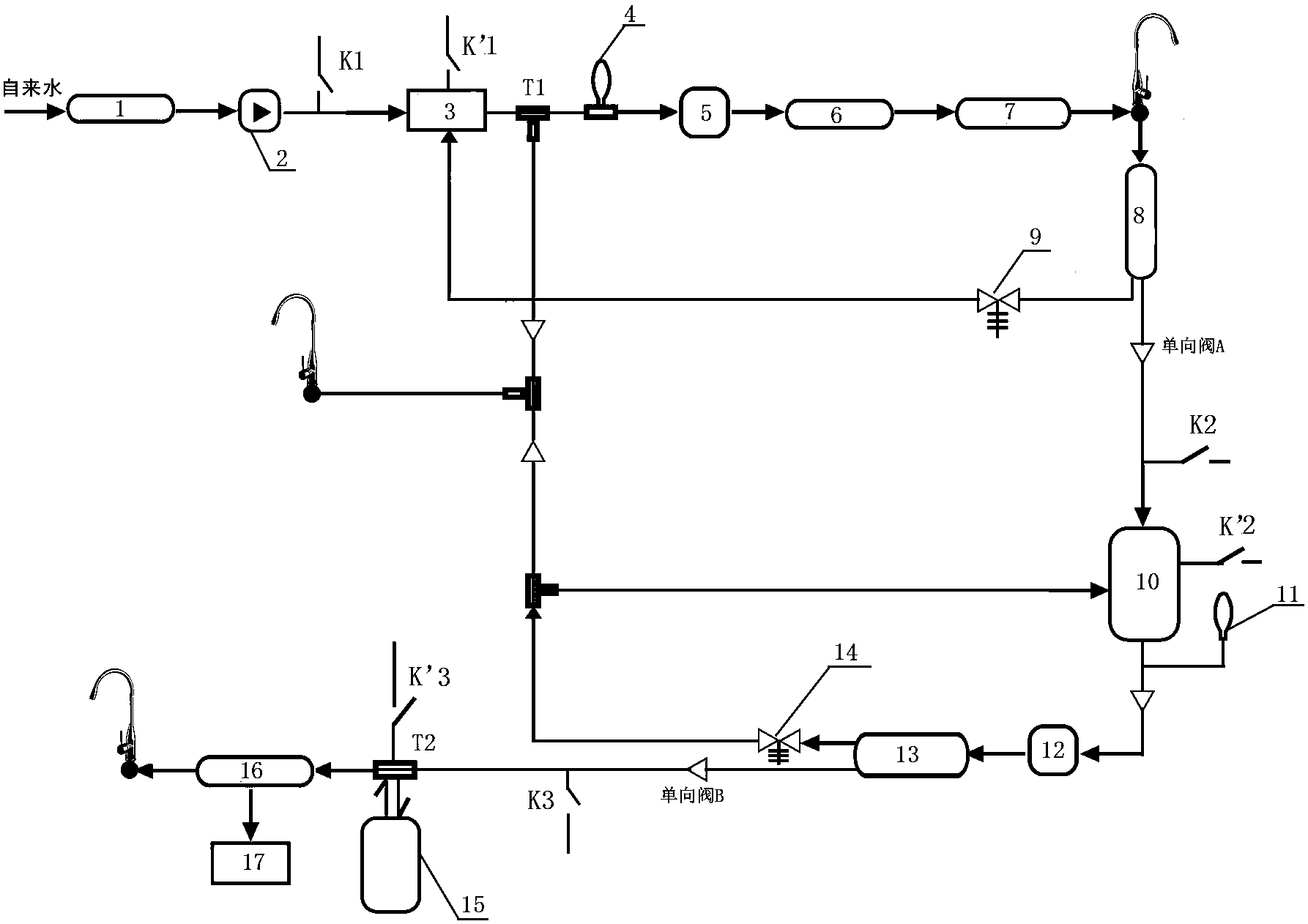

1.双梯级双循环RO无废水净水机，包括一级纯水系统和二级纯水系统，其特征在于：所述的一级纯水系统包括通过水管依次连接的PP棉(1)、减压阀(2)、第一级循环水箱(3)、第一缓冲包(4)、第一水泵(5)、超滤膜(6)、烧结活性炭(7)、第一级RO膜(8)，其中第一级RO膜(8)的出水端还通过第一级废水比阀(9)与第一级循环水箱(3)相连，所述的二级纯水系统包括依次连接的第二级循环水箱(10)、第二缓冲包(11)、第二水泵(12)、第二级RO膜(13)、四通阀(T2)、小T33(16)，其中第二级RO膜(13)的出水端还通过第二级废水比阀(14)与第二级循环水箱(10)相连，所述的第二级循环水箱(10)的进水端通过单向阀A与第一级RO膜(8)的出水端相连。
2.根据权利要求1所述的双梯级双循环RO无废水净水机，其特征在于：所述的第一级循环水箱(3)串接有第一高压开关(K’1)，所述的第二级循环水箱(10)串接有第二高压开关(K’2)。
3.根据权利要求1所述的双梯级双循环RO无废水净水机，其特征在于：所述的减压阀(2)与第一级循环水箱(3)之间设置有第一低压开关(K1)，所述的单向阀A与第二级循环水箱(10)之间设置有第二低压开关(K2)。
4.根据权利要求1所述的双梯级双循环RO无废水净水机，其特征在于：所述的第二级RO膜(13)与四通阀(T2)之间还连接有单向阀B和第三低压开关(K3)。
5.根据权利要求1所述的双梯级双循环RO无废水净水机，其特征在于：所述的四通阀(T2)还与压力桶(16)和第三高压开关(K’3)相连。
6.根据权利要求1所述的双梯级双循环RO无废水净水机，其特征在于：所述的小T33(16)串接管线机(17)。
说明书
双梯级双循环RO无废水净水机
技术领域
本实用新型涉及一种净水机，尤其涉及一种双梯级双循环RO无废水净水机。
背景技术
随着人们生活水平的不断提高，人们对饮用水的质量和要求越来越高，为了适应人们的饮水要求。RO净水机应运而生，RO净水机即使用反渗透技术原理进行水过滤的净水机。在一定的压力条件下，水分子可以通过RO膜，而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质由于无法透过RO膜，从而使一部分水透过RO膜分离出来，未透过的水因溶质增加形成浓缩水。
但随着使用者进一步使用RO净水机发现，RO净水机制出来的水虽然干净、健康，但浪费水的现象非常明显，每制得一吨纯净水约需要浪费掉5～6吨重的自来水，这与国家的节能减排目标背道而驰。单级RO无废水净水机，主要用于自来水TDS原值小于800的地区，制出可直饮的纯水。但经某些水质较硬的地区试用后发现，当TDS原值高于800时，制出的纯水TDS值经常高于50，制水效果不尽如意。
发明内容
本实用新型针对上述现有技术的问题，提供一种双梯级双循环RO无废水净水机，该净水机能够针对原水水质硬度超高(TDS>800)地区，对自来水进行软化，并生产出合格纯水。
本实用新型是通过如下技术方案实现的：一种双梯级双循环RO无废水净水机，包括一级纯水系统和二级纯水系统，所述的一级纯水系统包括通过水管依次连接的PP棉、减压阀、第一级循环水箱、第一三通阀、第一缓冲包、第一水泵、超滤膜、烧结活性炭、第一级RO膜，其中第一级RO膜的出水端还通过第一级废水比阀与第一级循环水箱相连，所述的二级纯水系统包括依次连接的第二级循环水箱、第二缓冲包、第二水泵、第二级RO膜、四通阀、小T33，其中第二级RO膜的出水端还通过第二级废水比阀与第二级循环水箱相连，所述的第二级循环水箱的进水端通过单向阀A与第一级RO膜的出水端相连。
进一步地，所述的第一级循环水箱串接有第一高压开关，所述的第二级循环水箱串接有第二高压开关。
进一步地，所述的减压阀与第一级循环水箱之间设置有第一低压开关，所述的单向阀A与第二级循环水箱之间设置有第二低压开关。
进一步地，所述的第二级RO膜与四通阀之间还连接有单向阀B和第三低压开关。
进一步地，所述的四通阀还与压力桶和第三高压开关相连。
进一步地，所述的小T33串接管线机。
本实用新型相比现有技术，具有以下有益效果：
1.本实用新型针对原自来水TDS值偏高地区的应用试验，最终产出的纯水TDS值可以稳定在20以下。
2.本实用新型通过双回路循环收集高浓缩清洁水用于生活洗漱，达到了节水目的。
