申请日2015.06.11
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
本实用新型涉及一种多级A/O污水处理装置，包括两级或三级或更高级依次串联的缺氧池和好氧池，以及与最后一级好氧池串联的絮凝槽和澄清池，其中，在所述各级好氧池的至少一个中装填有悬浮流离球填料，所述悬浮流离球的内部填充物包含海绵和陶粒，以及任选的鲍尔环。本实用新型的装置可以简单、高效地实现多种污水中的N和P，特别是总氮量的去除。

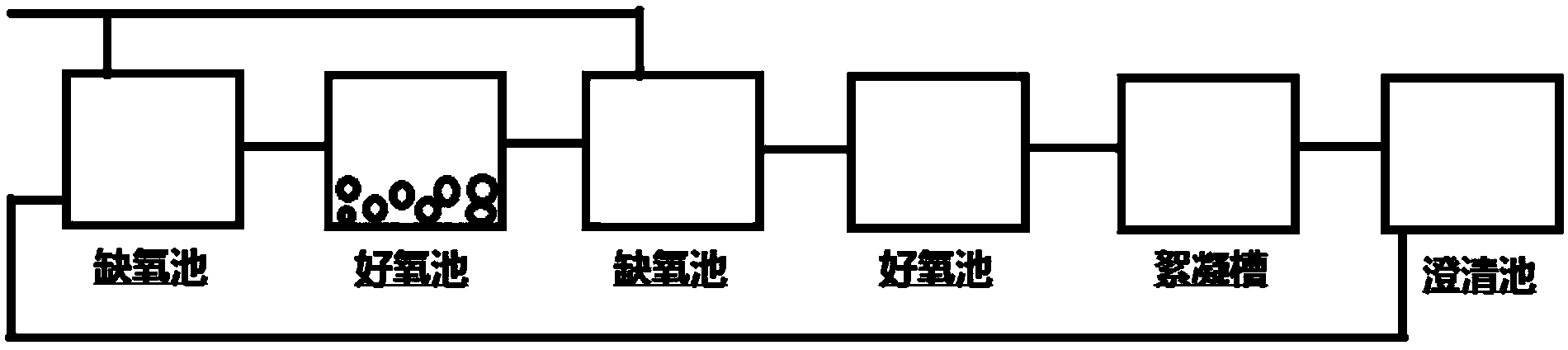

摘要附图
权利要求书
1.一种多级A/O污水处理装置，包括两级或三级或更高级依次串联的缺氧池和好氧池，以及与最后一级好氧池串联的絮凝槽和澄清池，其中，在所述各级好氧池的至少一个中装填有悬浮流离球填料，所述悬浮流离球的内部填充物包含海绵和陶粒，或者所述悬浮流离球的内部填充物包含海绵、陶粒和鲍尔环;
所述好氧池中的填料的装填量占所述好氧池的体积的1/5～1/2;
所述澄清池还包括污泥回流管，所述污泥回流管与第一级缺氧池相连通，用于将回流污泥注入第一级缺氧池。
2.根据权利要求1所述的多级A/O污水处理装置，其特征在于，在第一级好氧池或者在第一级和第二级好氧池或者在第一级、第二级和第三级好氧池中装填有所述悬浮流离球填料;
所述各级好氧池中的填料的装填量占所述好氧池的体积的1/5～1/2。
3.根据权利要求1或2所述的多级A/O污水处理装置，其特征在于，所述海绵为立体海绵，平均边长为1.0～2.0cm;
所述鲍尔环为25mm聚丙烯鲍尔环;
所述陶粒为平均粒径1-20mm、孔隙率40%-80%的陶粒。
4.根据权利要求3所述的多级A/O污水处理装置，其特征在于，所述立体海绵的平均边长为1.5cm;
所述陶粒的平均粒径为5、10或15mm，孔隙率为50%、60%或70%。
5.根据权利要求1所述的多级A/O污水处理装置，其特征在于，当所述悬浮流离球的内部填充物不含鲍尔环时，海绵与陶粒的重量比为5:1至1:2;
当所述悬浮流离球的内部填充物包括鲍尔环时，海绵、陶粒、以及鲍尔环的重量比为(3～1):(3～1):(1～2)。
6.根据权利要求5所述的多级A/O污水处理装置，其特征在于，当所述悬浮流离球的内部填充物不包含鲍尔环时，海绵与陶粒的重量比为3:1、2:1、1.5:1、1:1.5、1.4:1、1.3:1或1.2:1;
当所述悬浮流离球的内部填充物包含鲍尔环时，海绵、陶粒、以及鲍尔环的重量比为(2.5～1):(2.5～1):(1～1.5)、(1.5～1):(1.5～1):(1.5～2)。
7.根据权利要求1所述的多级A/O污水处理装置，其特征在于，悬浮流离球内部的总填充率为30%～85%。
8.根据权利要求7所述的多级A/O污水处理装置，其特征在于，所述悬浮流离球内部的总填充率为55%～75%。
9.根据权利要求8所述的多级A/O污水处理装置，其特征在于，所述悬浮流离球内部的总填充率为60%、65%或70%。
说明书
一种多级A/O污水处理装置
技术领域
本实用新型涉及一种多级污水处理装置。
背景技术
近年来，随着工业化程度提高，城市发展加快以及人口的不断增长，城市水环境污染和水体富营养化状况越来越严重。其中，氮和磷是造成水体富营养化的主要污染物，污水的脱氮、除磷是污水处理中的关键问题。
目前，生物处理法仍是污水处理的主要方法，微生物可以利用污水中大部分有机物和部分无机物的N和P作为营养源合成微生物细胞，另一方面分解代谢改变了污染源的存在形态，如有机物通过被氧化成二氧化碳气体溢出的形式被去除、氨氮则通过被转化为氮气等溢出的形式被去除。
但目前的生物处理工艺均趋于越来越繁琐，实用性较差，有待开发新型的简易高效的装置。
发明内容
本实用新型提供一种多级A/O污水处理装置，包括两级或三级或更高级依次串联的缺氧池和好氧池，以及与最后一级好氧池串联的絮凝槽和澄清池，其中，在所述各级好氧池的至少一个中装填有悬浮流离球填料，所述悬浮流离球的内部填充物包含海绵和陶粒，或者所述悬浮流离球的内部填充物包含海绵、陶粒和鲍尔环;
所述好氧池中的填料的装填量占所述好氧池的体积的1/5～1/2;
所述澄清池还包括污泥回流管，所述污泥回流管与第一级缺氧池相连通，用于将回流污泥注入第一级缺氧池。
根据本实用新型，优选在第一级好氧池或者优选在第一级和第二级好氧池或者优选在第一级、第二级和第三级好氧池中装填有所述悬浮流离球填料。
所述海绵可以为立体海绵，平均边长可以为1.0～2.0cm，具体可以为1.5cm。
所述鲍尔环可以为25mm聚丙烯鲍尔环。
所述陶粒可以为平均粒径1-20mm、孔隙率40%-80%的陶粒，例如平均粒径可以约为5、10、15mm，孔隙率可以约为50%、60%、70%。
根据本实用新型，当所述悬浮流离球的内部填充物不包含鲍尔环时，海绵与陶粒的重量比为5:1至1:2，例如3:1、2:1、1.5:1或1:1.5，具体还可以为1.4:1、1.3:1、1.2:1。
根据本实用新型，当所述悬浮流离球的内部填充物包含鲍尔环时，海绵、陶粒、以及鲍尔环的重量比为(3～1):(3～1):(1～2)，具体还可以为(2.5～1):(2.5～1):(1～1.5)、(1.5～1):(1.5～1):(1.5～2)。
在一个实施方案中，悬浮流离球内部的总填充率可以为30%～85%，例如55%～75%，具体可以为60%、65%或70%。
本实用新型的装置可以适用于多种污水的处理，包括工业废水如：炼油、石油化工、印染废水、焦化废水、煤化工废水、有机化工废水的处理;以及城市污水处理。
本实用新型的有益效果是：
1、采用简单的手段，采用改进的好氧池填料，简易实现污水中氮的高效去除。好氧池中添加的悬浮流离球填料，使得硝化速率、HRT、总氮去除率得到进一步改善。
2、采用简单的手段，有机结合了改进的好氧池填料和多级A/O结构，无需额外添加有机碳源，无需内循环，简易实现污水中氮的高效去除。
3、在不需要传统的污泥处理工艺的情况下，也可以实现生物碳泥的有效回用和污泥量的减少。
