申请日2015.07.13
公开(公告)日2015.10.07
IPC分类号G05B19/05
摘要
本发明提供了一种基于云计算的水处理监控平台，包括云管理中心，以及位于若干水处理子站点内的现场运行设备、数据实时采集系统、PLC、数据无线传输系统;所述数据实时采集系统通过PLC连接数据无线传输系统，将实时数据发送至云管理中心，所述云管理中心接受实时数据后反馈操作信号给PLC，PLC控制现场运行设备进行操作。本发明解决了现有技术中存在的有效控制距离近、难以集中管理，数据备份困难、数据及系统丢失风险高等问题。
权利要求书
1.一种基于云计算的水处理监控平台，其特征在于：包括云管理中心， 以及位于若干水处理子站点内的现场运行设备、数据实时采集系统、PLC、 数据无线传输系统;所述数据实时采集系统通过PLC连接数据无线传输系统， 将实时数据发送至云管理中心，所述云管理中心接受实时数据后反馈操作信 号给PLC，PLC控制现场运行设备进行操作;
所述云管理中心包括若干个子数据库，每个子数据库存储一个水处理子 站点所传输的数据，各个子数据库以子站点传输数据的ip地址为数据库分 区方式;
所述云管理中心包括对比数据库，所述对比数据库中存储各子站点所传 输的数据的阈值;
所述云管理中心包括故障数据库，用于存储异常数据;
所述云管理中心包含运算模块，所述运算模块将各个子数据库的数据与 对比数据库中的阈值进行比对，计算子数据库中的数据是否在正常值范围之 内并将异常数据传输给故障数据库;
所述云管理中心包含操作数据库和解决方案模块，所述操作数据库用于 记录故障数据对应的操作数据，所述解决方案模块用于根据操作数据库的记 录生成解决方案建议;
所述云管理中心包含跨平台客户端，所述跨平台客户端应用在计算机或 移动终端上。
2.根据权利要求1所述的一种基于云计算的水处理监控平台，其特征 在于：所述数据实时采集系统包括流量传感器、电导传感器、温度传感器、 压力传感器及位于水箱的液位传感器。
3.根据权利要求1所述的一种基于云计算的水处理监控平台，其特征 在于：所述现场运行设备包括现场水泵及电磁阀。
4.根据权利要求1所述的一种基于云计算的水处理监控平台，其特征 在于：所述数据无线传输系统包括设有GPRS无线模块的数据传输终端。
5.根据权利要求4所述的一种基于云计算的水处理监控平台，其特征 在于：所述PLC经RS485通讯接口与数据传输终端进行数据传输。
6.根据权利要求1所述的一种基于云计算的水处理监控平台，其特征 在于：所述跨平台客户端包括数据读取模块，所述数据读取模块以5s为频 率读取故障数据库的数据;包括显示模块，显示故障发生地址、发生节点及 发生时间、数据异常值;包括入口模块，根据不同的子站点IP设置数据入 口，用户按需浏览及下载。
7.根据权利要求6所述的一种基于云计算的水处理监控平台，其特征 在于：所述数据读取模块连接解决方案模块，得到解决方案建议并显示。
8.根据权利要求1或6或7所述的一种基于云计算的水处理监控平台， 其特征在于：所述跨平台客户端还包括指令写入模块，用户发出操作指令， 通过指令写入模块发送到云管理中心的操作数据库并反馈给PLC。
9.根据权利要求1所述的一种基于云计算的水处理监控平台，其特征 在于：所述跨平台客户端包括报表模块，输出点时间或段时间的历史数据、 故障数据及操作数据。
10.根据权利要求1所述的一种基于云计算的水处理监控平台，其特征 在于：所述云管理中心设有并联模块，与水处理单位原有的有线数据传输系 统形成并联，二者均可对现场设备进行操作及数据备份且互不干涉。
说明书
一种基于云计算的水处理监控平台
技术领域
本发明属于水处理领域，特别是涉及到一种基于云计算的水处理设施监 控平台。
背景技术
随着国家环保政策的日趋严格，企业或行业对环保设施的建设需求也日 益增加。目前大部分水处理企业采用计算机远程监控现场设备的控制方法， 但由于控制软硬件接口复杂，难以统一、集中到一个平台管理。
普遍采用的有线传输系统存在传输距离近的缺点，线缆越长，系统丢失 数据的概率越大，线缆出现故障的概率越高，因此采用有线传输的监控中心 其与水厂直线距离一般不超过10km。
目前水处理厂采用的监控平台大多基于wincc、组态王等组态软件编写， 控制系统和数据均集成在磁盘中，一旦出现磁盘损毁，往往损失全部程序和 数据，造成控制系统瘫痪。
目前水处理厂采用的监控平台大多采用人工备份，备份过程复杂，无法 实时备份，一旦存储系统发生故障，最后一个备份点之后的数据都将丢失。
发明内容
有鉴于此，本发明提供一种基于云计算的水处理监控平台，解决了现有 技术中存在的有效控制距离近、难以集中管理，数据备份困难、数据及系统 丢失风险高等问题。
为达到上述目的，本发明的技术方案是这样实现的：

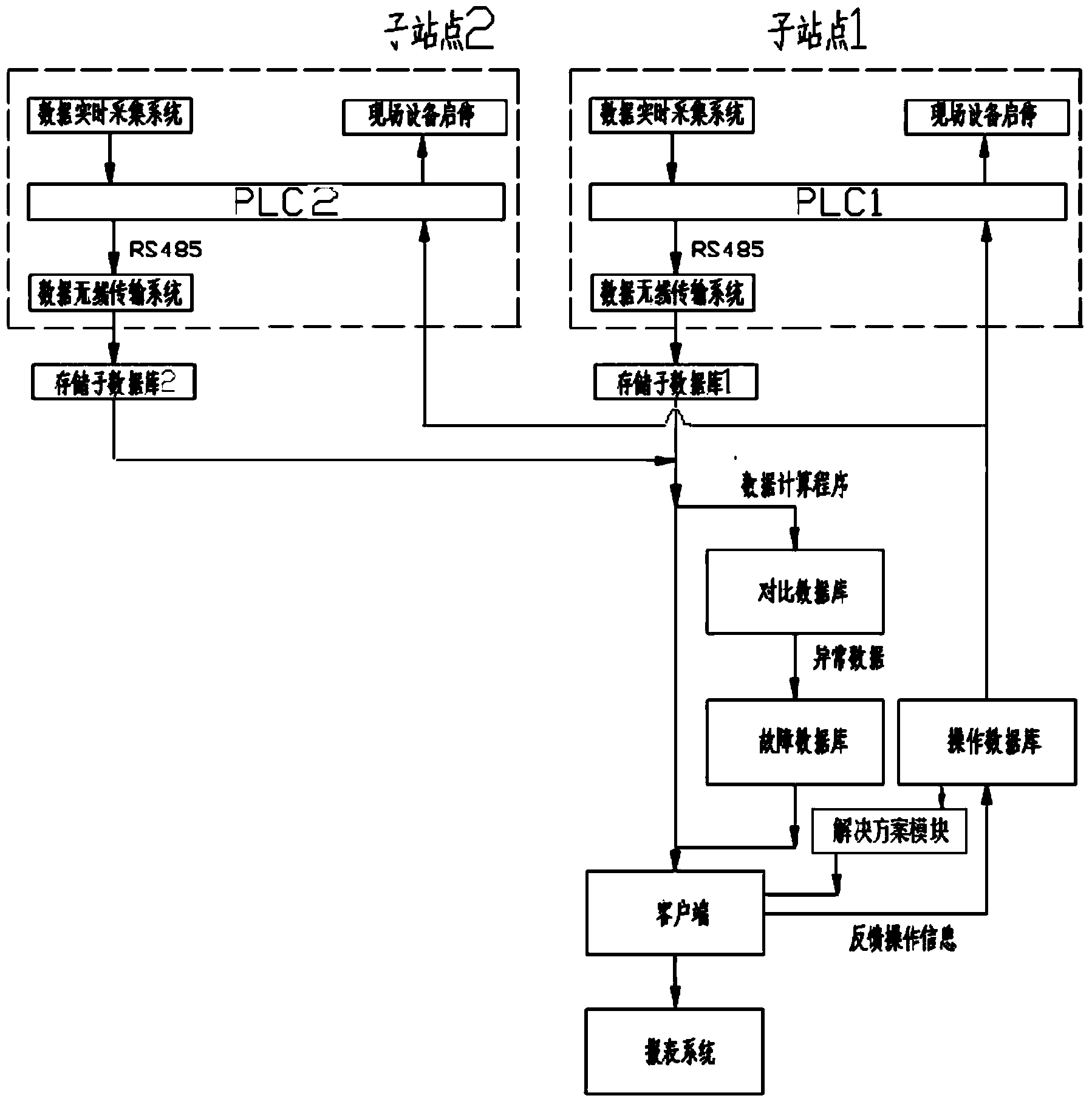

一种基于云计算的水处理监控平台，包括云管理中心，以及位于若干水 处理子站点内的现场运行设备、数据实时采集系统、PLC、数据无线传输系 统;所述数据实时采集系统通过PLC连接数据无线传输系统，将实时数据发 送至云管理中心，所述云管理中心接受实时数据后反馈操作信号给PLC，PLC 控制现场运行设备进行操作;所述云管理中心包括若干个子数据库，每个子 数据库存储一个水处理子站点所传输的数据，各个子数据库以子站点传输数 据的ip地址为数据库分区方式;所述云管理中心包括对比数据库，所述对 比数据库中存储各子站点所传输的数据的阈值;所述云管理中心包括故障数 据库，用于存储异常数据;所述云管理中心包含运算模块，所述运算模块将 各个子数据库的数据与对比数据库中的阈值进行比对，计算子数据库中的数 据是否在正常值范围之内并将异常数据传输给故障数据库;所述云管理中心 包含操作数据库和解决方案模块，所述操作数据库用于记录故障数据对应的 操作数据，所述解决方案模块用于根据操作数据库的记录生成解决方案建 议;所述云管理中心包含跨平台客户端，所述跨平台客户端应用在计算机或 移动终端上。
进一步的，所述数据实时采集系统包括流量传感器、电导传感器、温度 传感器、压力传感器及位于水箱的液位传感器。
进一步的，所述现场运行设备包括现场水泵及电磁阀。
进一步的，所述数据无线传输系统包括设有GPRS无线模块的数据传输 终端。
进一步的，所述PLC经RS485通讯接口与数据传输终端进行数据传输。
进一步的，所述跨平台客户端包括数据读取模块，所述数据读取模块以 5s为频率读取故障数据库的数据;包括显示模块，显示故障发生地址、发生 节点及发生时间、数据异常值;包括入口模块，根据不同的子站点IP设置 数据入口，用户按需浏览及下载。
更进一步的，所述数据读取模块连接解决方案模块，得到解决方案建议 并显示。
更进一步的，所述跨平台客户端还包括指令写入模块，用户发出操作指 令，通过指令写入模块发送到云管理中心的操作数据库并反馈给PLC。
进一步的，所述跨平台客户端包括报表模块，输出点时间或段时间的历 史数据、故障数据及操作数据。
进一步的，所述云管理中心设有并联模块，与水处理单位原有的有线数 据传输系统形成并联，二者均可对现场设备进行操作及数据备份且互不干 涉。
相对于现有技术，本发明所述的一种基于云计算的水处理监控平台具有 以下优势：采用GPRS无线网络传输数据，数据丢失率小，在通信运营商网 络覆盖的范围内均可实现远程控制;云管理中心包含数据库存储、数据计算 模块、对比数据库及故障数据库，各数据库间形成严格的逻辑关系，从而将 正常、异常数据;控制、反馈信号数据分别管理;客户端仅用来读取数据及 发射指令，并不参与数据运算，即使客户端程序崩溃或硬件损毁也不会造成 数据及程序的损失;解决了现有技术中存在的有效控制距离近、难以集中管 理，数据备份困难、数据及系统丢失风险高等问题。
