申请日2015.06.12
公开(公告)日2015.11.04
IPC分类号C02F101/16; C02F9/10
摘要
本实用新型涉及一种处理系统，尤其涉及一种含高氨氮有机废水的处理系统，用于污水处理。包括处理箱，所述的处理箱中设有蒸汽吹脱组件和中和调节组件，所述的蒸汽吹脱组件与中和调节组件分别设有搅拌组件。一种含高氨氮有机废水的处理系统结构紧凑，运行成本低，处理效果好。

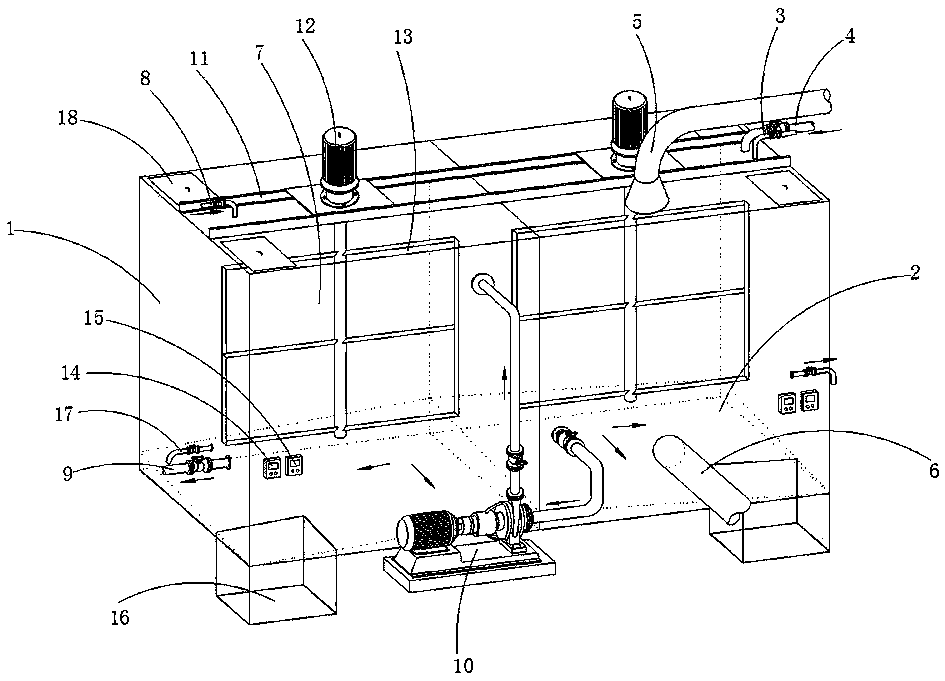

摘要附图
权利要求书
1.一种含高氨氮有机废水的处理系统，其特征在于：包括处理箱(1)，所述的处理箱(1)中设有蒸汽吹脱组件和中和调节组件，所述的蒸汽吹脱组件与中和调节组件分别设有搅拌组件;
所述的蒸汽吹脱组件包括蒸汽吹脱池(2)，所述的蒸汽吹脱池(2)的上部设有与蒸汽吹脱池(1)相连通的碱液入口(3)、污水入口(4)和尾气导出口(5)，所述的蒸汽吹脱池(2)的下端设有与蒸汽吹脱池(2)相连通的蒸汽入口(6);
所述的中和调节组件包括中和调节池(7)，所述的中和调节池(7)的上部设有与中和调节池(7)相连通的酸液入口(8)，所述的中和调节池(7)的外壁设有处理污水外排口(9);
所述的蒸汽吹脱池(2)与中和调节池(7)间通过污水输送泵(10)相连通;
所述的搅拌组件包括设在处理箱(1)上部的槽钢机架(11)，所述的槽钢机架(11)中设有传动电机(12)，所述的传动电机(12)带动框式搅拌器(13)转动，所述的蒸汽吹脱池(2)和中和调节池(7)中分别设有框式搅拌器(13);
所述的蒸汽吹脱池(2)与中和调节池(7)的外壁分别设有pH在线监测仪(14)和温度传感器(15);
所述的蒸汽吹脱池(2)与中和调节池(7)的底部分别设有清污井(16)。
2.根据权利要求1所述的一种含高氨氮有机废水的处理系统，其特征在于：所述的蒸汽吹脱池(2)与中和调节池(7)的底部分别呈倾斜状分布，所述的蒸汽吹脱池(2)与中和调节池(7)的倾斜角度为5度，所述的蒸汽吹脱池(2)与中和调节池(7)中分别设有向外延伸的取样口(17)。
3.根据权利要求1或2所述的一种含高氨氮有机废水的处理系统，其特征在于：所述的处理箱(1)的上部分别设有与蒸汽吹脱池(2)与中和调节池(7)相连通的人孔(18)。
说明书
一种含高氨氮有机废水的处理系统
技术领域
本实用新型涉及一种处理系统，尤其涉及一种含高氨氮有机废水的处理系统，用于污水处理。
背景技术
现有技术中的污水处理能力相对较弱，效率低下，无法满足需求，同时能源消耗严重。
中国专利201210396692.7，公开一种污水处理池，包括除杂室、净化室以及储水室三个腔室，除杂室一侧设置与污水管道连通的进水口，另一侧设置与净化室连通的通口，便于除杂后的污水进入净化室，除杂室的上部还设置一个除杂格栅，格栅上设置滤网，除杂室的下部设置倾斜台，便于杂质滑入倾斜台下部杂质收集口;净化室上部设置若干旋转喷头，用于净化处理药剂的均匀喷洒，其下部设置一个凹槽，凹槽上设置细网过滤网，进一步净化杂质;净化室以及储水室之间设置分隔板，分隔板上设置若干出水通口，出水通口上还包括挡板;储水室，设置出水口。此结构的处理效果不理想。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑度高，深度处理印染行业等工业污泥沥滤液或脱水滤液废水，提高污水处理能力的一种含高氨氮有机废水的处理系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种含高氨氮有机废水的处理系统，包括处理箱，所述的处理箱中设有蒸汽吹脱组件和中和调节组件，所述的蒸汽吹脱组件与中和调节组件分别设有搅拌组件;
所述的蒸汽吹脱组件包括蒸汽吹脱池，所述的蒸汽吹脱池的上部设有与蒸汽吹脱池相连通的碱液入口、污水入口和尾气导出口，所述的蒸汽吹脱池的下端设有与蒸汽吹脱池相连通的蒸汽入口;
所述的中和调节组件包括中和调节池，所述的中和调节池的上部设有与中和调节池相连通的酸液入口，所述的中和调节池的外壁设有处理污水外排口;
所述的蒸汽吹脱池与中和调节池间通过污水输送泵相连通;
所述的搅拌组件包括设在处理箱上部的槽钢机架，所述的槽钢机架中设有传动电机，所述的传动电机带动框式搅拌器转动，所述的蒸汽吹脱池和中和调节池中分别设有框式搅拌器;
所述的蒸汽吹脱池与中和调节池的外壁分别设有pH在线监测仪和温度传感器;
所述的蒸汽吹脱池与中和调节池的底部分别设有清污井。
作为优选，所述的蒸汽吹脱池与中和调节池的底部分别呈倾斜状分布，所述的蒸汽吹脱池与中和调节池的倾斜角度为5度，所述的蒸汽吹脱池与中和调节池中分别设有向外延伸的取样口。
作为优选，所述的处理箱的上部分别设有与蒸汽吹脱池与中和调节池相连通的人孔。
工作原理：
高氨氮有机废水由污水入口流入蒸汽吹脱池，在框式搅拌器搅拌的情况下由碱液入口加入碱液，通过pH在线监测仪控制池内污水的碱度，低压蒸汽通过蒸汽入口通入蒸汽吹脱池，高氨氮有机废水中的氨气和挥发性有机废气随蒸汽吹出，通过风管送入两级吸收塔吸收;经过吹脱处理后的污水通过污水输送泵，送入中和调节池，调节池上部酸液入口加入酸性药剂，通过pH在线监测仪控制池内污水至中性，最后通过处理污水外排口回污水厂处理或达标排放。
蒸汽吹脱池和中和调节池可进行连续式或间歇式的污水处理，具体按照排放要求和现场条件进行安排。
因此，本实用新型的一种含高氨氮有机废水的处理系统，结构紧凑，运行成本低，处理效果好。
