申请日2015.06.12
公开(公告)日2015.11.04
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水处理用的分离装置，包括处理罐，处理罐上部设有输入管、顶部设有输出管，在输入管上设有输入泵;其特征是所述处理罐内上部设有上筛板、下部设有下筛板;在处理罐侧面位于下筛板上部的位置设有斜向出泥绞笼，在处理罐底部设有水平出泥绞笼;所述处理罐底部还连接有清洗管，所述清洗管上设有清洗阀和清洗泵;在处理罐顶部设有搅拌电机，所述搅拌电机与一根穿过上筛板的搅拌轴传动连接，所述搅拌轴底部具有搅拌叶。本实用新型所设计的污水处理用的分离装置，它的有益效果是：可以有效地将工业污水中的污泥及固态垃圾分离除去，提高污水后道物理处理或生化处理的效率，节约资源。
摘要附图
权利要求书

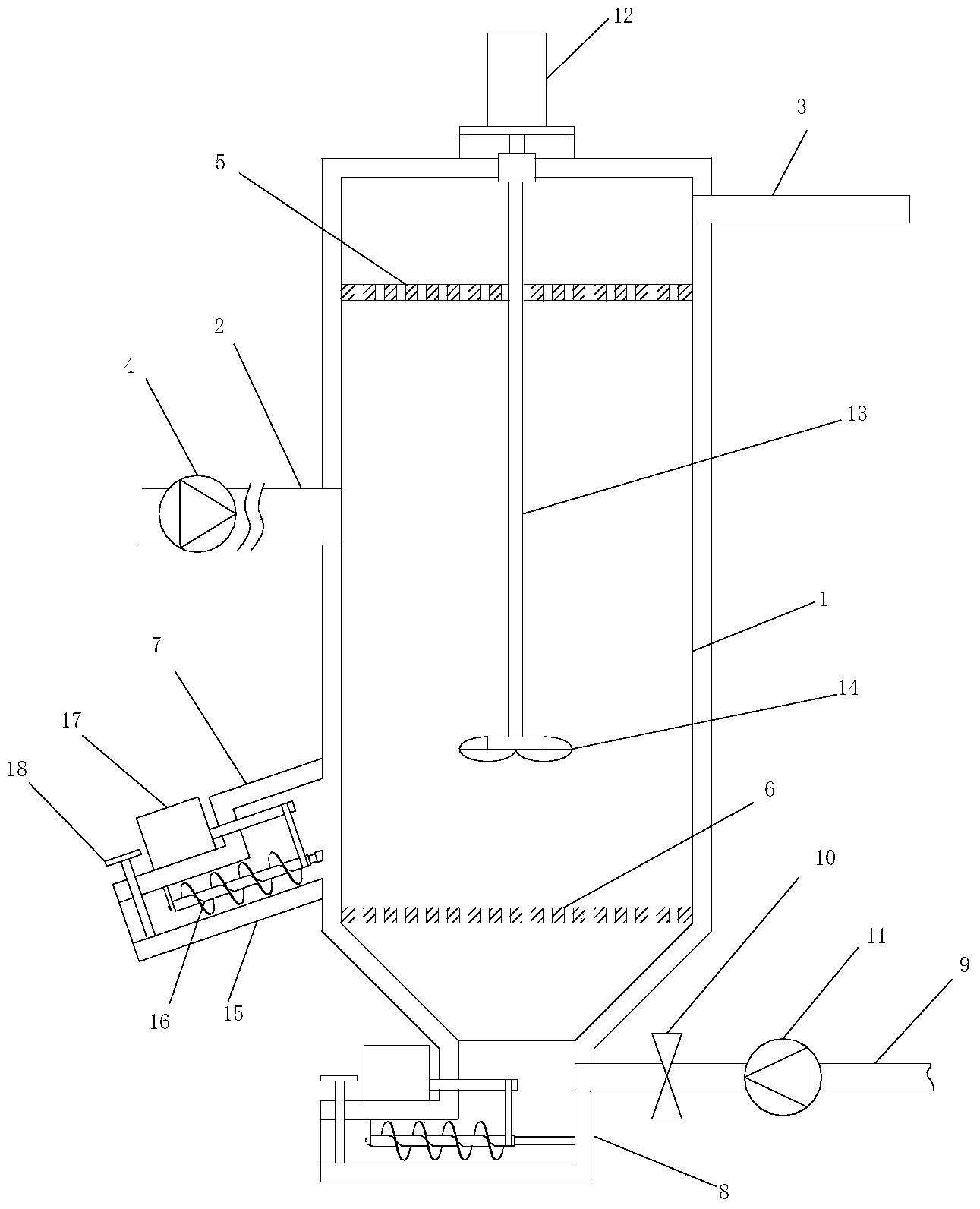

1.一种污水处理用的分离装置，包括处理罐(1)，处理罐(1)上部设有输入管(2)、顶部设有输出管(3)，在输入管(2)上设有输入泵(4);其特征是所述处理罐(1)内上部设有上筛板(5)、下部设有下筛板(6);在处理罐(1)侧面位于下筛板(6)上部的位置设有斜向出泥绞笼(7)，在处理罐(1)底部设有水平出泥绞笼(8);所述处理罐(1)底部还连接有清洗管(9)，所述清洗管(9)上设有清洗阀(10)和清洗泵(11);在处理罐(1)顶部设有搅拌电机(12)，所述搅拌电机(12)与一根穿过上筛板(5)的搅拌轴(13)传动连接，所述搅拌轴(13)底部具有搅拌叶(14)。
2.根据权利要求1所述的污水处理用的分离装置，其特征是所述斜向出泥绞笼(7)和水平出泥绞笼(8)都由绞笼体(15)、位于绞笼体(15)内的螺杆(16)、位于绞笼体(15)外与螺杆(16)传动连接的绞笼电机(17)及位于绞笼体(15)出口处的阀门(18)构成。
3.根据权利要求1或2所述的污水处理用的分离装置，其特征是所述上筛板(5)为上下两块。
说明书
一种污水处理用的分离装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种污水处理用的分离装置。
背景技术
工业污水中往往伴有大量污泥及固态垃圾，在对污水进行物理处理或生化处理之前，最好将工业污水中的大量污泥及固态垃圾除去，因此此有必要发明一种污水处理用的分离装置。
发明内容
本实用新型的目的是为了解决上述技术的不足而设计的一种污水处理用的分离装置，它可以有效地将工业污水中的污泥及固态垃圾分离除去。
本实用新型所设计的污水处理用的分离装置，包括处理罐，处理罐上部设有输入管、顶部设有输出管，在输入管上设有输入泵;其特征是所述处理罐内上部设有上筛板、下部设有下筛板;在处理罐侧面位于下筛板上部的位置设有斜向出泥绞笼，在处理罐底部设有水平出泥绞笼;所述处理罐底部还连接有清洗管，所述清洗管上设有清洗阀和清洗泵;在处理罐顶部设有搅拌电机，所述搅拌电机与一根穿过上筛板的搅拌轴传动连接，所述搅拌轴底部具有搅拌叶。
本实用新型所设计的污水处理用的分离装置工作原理如下：带有污泥及固态垃圾的工业污水由输入管进入处理罐，静置一段时间后，污泥及固态垃圾由于重量较大，形成一定的沉淀，同时在输入泵的作用下再往内注入工业污水，在处理罐内的工业污水能通过上筛板溢出至输出管，而污泥及固态垃圾大部分沉在处理罐内，一些体积较小的固态垃圾及污泥会通过下筛板进入处理罐底部，定期可以开启斜向出泥绞笼和水平出泥绞笼，斜向出泥绞笼可以将下筛板上部沉淀的污泥及固态垃圾输出，而水平出泥绞笼可以将处理罐底部的污泥及固态垃圾输出，使处理罐清空。清洗阀和清洗泵工作后可以往处理罐内注水，由下往上对处理罐进行冲刷清洗。
作为优选：
所述斜向出泥绞笼和水平出泥绞笼都由绞笼体、位于绞笼体内的螺杆、位于绞笼体外与螺杆传动连接的绞笼电机及位于绞笼体出口处的阀门构成;
所述上筛板为上下两块;
本实用新型所设计的污水处理用的分离装置，它的有益效果是：可以有效地将工业污水中的污泥及固态垃圾分离除去，提高污水后道物理处理或生化处理的效率，节约资源。
