申请日2015.06.12
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本发明公开了一种农村生活污水源分离综合处理利用系统，包括沼气池、兼性厌氧塘和沙滤池，生活污水分为黑水和灰水两部分，黑水进入沼气池进行厌氧处理产生沼气回收能源，沼气池出料可作为有机农肥回用农业生产，灰水排入兼性厌氧塘后在微生物以及水生动植物的作用下降解处理，兼性厌氧塘中养殖水葫芦之类的作物，其出水再经过沙滤池处理后排放;本发明采用“沼气池+兼性厌氧塘+沙滤池”的组合对农村生活污水进行处理，不仅可以实现对污水的处理，起到保护环境的作用，还可以从中获得能源和具有经济价值产物，且操作维护简单，在农村具有广阔的应用前景。

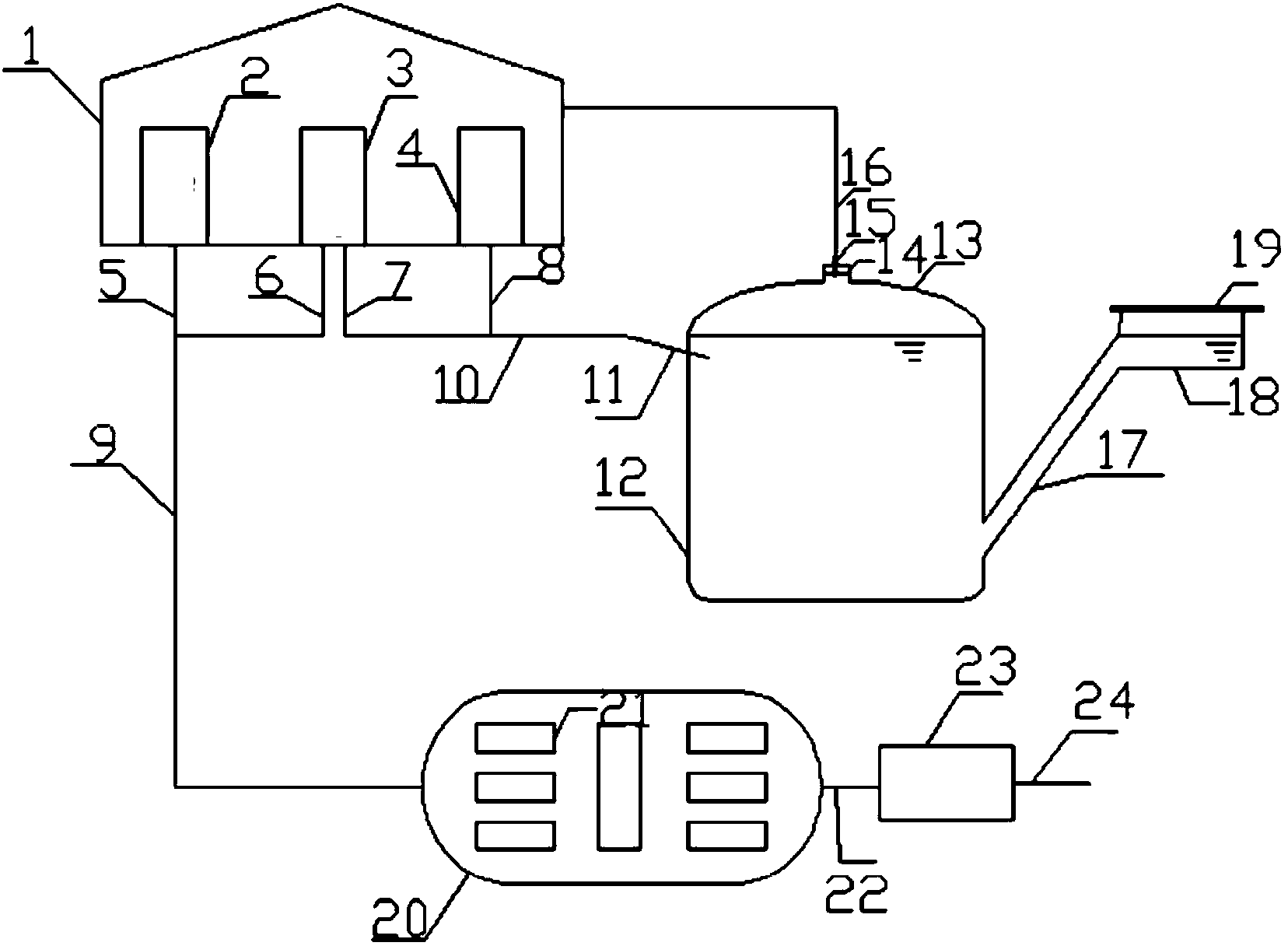

摘要附图
权利要求书
1.一种农村生活污水源分离综合处理利用系统，其特征在于：包括用于处理黑水的沼 气池与用于处理灰水的兼性厌氧塘，所述兼性厌氧塘的出水引入沙滤池;所述黑水为畜圈粪 便尿液废水和卫生间粪便尿液废水，所述灰水为厨房污水和卫生间非粪便尿液废水。
2.根据权利要求1所述的农村生活污水源分离综合处理利用系统，其特征在于：设置 灰水收集管道(9)和黑水收集管道(10)，所述黑水收集管道(10)连通沼气池(12)的入 料口(11)，所述灰水收集管道(9)连通兼性厌氧塘(20)的入口;
所述沼气池(12)布置于地面以下，所述入料口(11)设置在沼气池(12)上部、位于 沼气池内液面以下位置，在所述沼气池(12)底部还设置有泥渣出口，所述泥渣出口通过出 渣通道(17)连通取渣口(18);在所述沼气池(12)顶部设置有顶盖(13)，所述的顶盖(13) 的顶部正中位置设置有密封盖(14)，在所述顶盖(13)中接入用于连通沼气导管(16)的钢 制沼气阀(15);
在所述兼性厌氧塘(20)中布设有水生植物生长区(21)，所述兼性厌氧塘(20)的出 水通过水渠(22)引入沙滤池(23)，所述沙滤池(23)的出水口(24)连通自然水体。
3.根据权利要求2所述的农村生活污水源分离综合处理利用系统，其特征是：所述灰 水收集管道(9)通过厨房排水管道(5)接收来自厨房(2)的厨房污水，且通过卫生间管道 (6)接收来自卫生间(3)的卫生间非粪便尿液废水;
所述黑水收集管道(10)通过畜圈排水管道(8)接收来自畜圈(4)的畜圈粪便尿液废 水，且通过粪便通道(7)接收来自卫生间(3)的卫生间粪便尿液废水。
4.根据权利要求2所述的农村生活污水源分离综合处理利用系统，其特征是：所述入 料口(11)采用直径150mm的耐腐蚀塑料管，布设在沼气池最小稳定液位以下0.3m的位置， 并与地面呈60°。
5.根据权利要求2所述的农村生活污水源分离综合处理利用系统，其特征是：所述出 渣通道(17)为与地面呈60°的圆柱状通道。
6.根据权利要求2所述的农村生活污水源分离综合处理利用系统，其特征是：所述取 渣口(18)的尺寸为0.5m×0.5m×0.7m，在所述取渣口(18)上设置有挡板(19)。
7.根据权利要求2所述的一种农村生活污水源分离综合处理利用系统，其特征是：所 述水生植物生长区(21)生长有水葫芦。
8.根据权利要求2所述的农村生活污水源分离综合处理利用系统，其特征是：所述的 沙滤池(23)采用三层结构，从下往上依次为鹅卵石层、砾石层、土壤沙混合层。
9.根据权利要求8所述的农村生活污水源分离综合处理利用系统，其特征是：所述鹅 卵石层的鹅卵石直径为15-30mm，所述砾石层的砾石直径为5-15mm。
10.根据权利要求2所述的农村生活污水源分离综合处理利用系统，其特征是：所述沼 气池的池底采用圆角设计，所述顶盖(13)为椭圆形拱顶结构，所述沙滤池(23)为矩形结 构，所述兼性厌氧塘(20)为中间矩形、两端椭圆形结构。
说明书
一种农村生活污水源分离综合处理利用系统
技术领域
本发明涉及污水处理技术领域，具体地说是一种农村生活污水源分离综合处理利用系 统。
背景技术
随着经济社会的高速发展，环境问题变得日益严重，其中水环境污染又是与人类社会生 存发展息息相关的问题，直接影响了社会的进一步发展。目前，现有的污水处理技术中，大 多数都是针对城市生活污水以及工业废水等;而对于农村生活污水，其涉及的处理技术相对 较少。此外，农村生活污水中含有巨大的潜在价值，可以从中获取能源与资源，而目前农村 生活污水很难得到有效利用，无处理排放不仅导致环境污染问题，也失去了从中获取能源与 资源的可能。
本发明正是基于以上目的，提供了一种农村生活污水源分离综合处理利用系统，首先在 源头对污水进行分类收集，可提高后续污水处理效率;沼气池的设置不仅可以利用厌氧技术 处理粪便废水，还可以回收能源;灰水排入兼性厌氧塘，利用水体中的动植物以及微生物处 理污水，兼性厌氧塘中设置的水葫芦、肥猪菜生长区不仅可以起到进一步处理污水，还可以 定时打捞回收作为猪食料，具有经济价值。本发明具有结构简单，无需消耗动力，建设周期 短，造价低，可因地制宜，能有效处理废水，并且能回收能源与资源。
发明内容
针对于农村生活污水的处理与综合利用，本发明提供了一种农村生活污水源分离综合处 理利用系统。
本发明解决技术问题，采用如下技术方案：
本发明所采用是“沼气池+兼性厌氧塘+沙滤池”综合处理利用系统，包括沼气池、兼性 厌氧塘和沙滤池，其是在源头将农村生活污水分离为黑水和灰水，经不同的管道系统分别进 入沼气池和兼性厌氧塘进行处理，采用两套污水收集系统，并且兼性厌氧塘与沙滤池依次相 接。
本发明农村生活污水源分离综合处理利用系统，其特点在于：包括用于处理黑水的沼气 池与用于处理灰水的兼性厌氧塘，所述兼性厌氧塘的出水引入沙滤池;所述黑水为畜圈粪便 尿液废水和卫生间粪便尿液废水，所述灰水为厨房污水和卫生间非粪便尿液废水。
本发明农村生活污水源分离综合处理利用系统，其特点也在于：设置灰水收集管道和黑 水收集管道，所述黑水收集管道连通沼气池的入料口，所述灰水收集管道连通兼性厌氧塘的 入口;
所述沼气池布置与地面以下，所述下料口设置在沼气池上部、位于沼气池内液面以下位 置，在所述沼气池底部还设置有泥渣出口，所述泥渣出口通过出渣通道连通取渣口;在所述 沼气池顶部设置有顶盖，所述顶盖的顶部正中位置设置有密封盖，在所述顶盖中接入用于连 通沼气导管的钢制沼气阀;
在所述兼性厌氧塘中布设有水生植物生长区，所述兼性厌氧塘的出水通过水渠引入沙滤 池，所述沙滤池的出水口连通自然水体。
所述灰水收集管道通过厨房排水管道接收来自厨房的厨房污水，且通过卫生间管道接收 来自卫生间的卫生间非粪便尿液废水;
所述黑水收集管道通过畜圈排水管道接收来自畜圈的畜圈粪便尿液废水，且通过粪便通 道接收来自卫生间的卫生间粪便尿液废水。
所述入料口采用直径150mm的耐腐蚀塑料管，布设在沼气池最小稳定液位以下0.3m的 位置，并与地面成60°;
所述出渣通道为与地面呈60°的圆柱状通道。
所述取渣口的尺寸为0.5m×0.5m×0.7m，在所述取渣口上设置有挡板。
所述水生植物生长区生长有水葫芦。
所述的沙滤池采用三层结构，从下往上依次为鹅卵石层、砾石层、土壤沙混合层。所述 鹅卵石层的鹅卵石直径为15-30mm，所述砾石层的砾石直径为5-15mm。
所述沼气池的池底采用圆角设计，所述顶盖为椭圆形拱顶结构，所述沙滤池为矩形结构， 所述兼性厌氧塘为中间矩形、两端椭圆形结构。
与已有技术相比，本发明的有益效果体现在：
(1)本发明采用两套污水收集系统，可在源头对污水进行分类，提高后续处理效率;
(2)本发明的沼气池可厌氧消化处理粪便污水，并获得沼气作为能源，沤制好的泥渣可 作为有机肥回用于农业;
(3)本发明沼气池的入料口设在最低稳定液面以下0.3m，可降低进料困难的问题;
(4)本发明兼性厌氧塘可以同时有效处理污水，塘内布设的水生植物可提高处理效率， 并且可回收作为猪食料，具有经济效益;
(5)本发明沙滤池可进一步提高出水水质;
(6)本发明的整个系统不需要动力装置，结构简单，维护操作容易;
(7)本发明整个系统的建设可利用当地地形地貌，可灵活操作。
