申请日2015.06.13
公开(公告)日2015.11.25
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型提供了一种易清污污水处理池，属于水处理领域;其解决了现有污水处理池集污能力差的问题。本实用新型包括池体，池体两个相对的池壁上分别设有进水口和出水口，池体底部具有V形槽，且V形槽槽底具有排泥口，还包括刮泥块，池体外部设有与刮泥块连接的推动气缸，刮泥块为四面体结构，且具有两个与V形槽槽壁贴合的刮泥块底面，以及两个引泥斜面，且刮泥块通过刮泥块底面与V形槽槽壁贴靠配合置于V形槽内，并能通过推动气缸使刮泥块沿V形槽槽底长度方向来回移动。通过刮泥块沿V形槽槽底长度方向来回移动以清除V形槽槽壁上的污泥，同时由于刮泥块具有两个引泥斜面，在挂泥过程中，通过引泥斜面还具有很好的汇聚污泥能力。

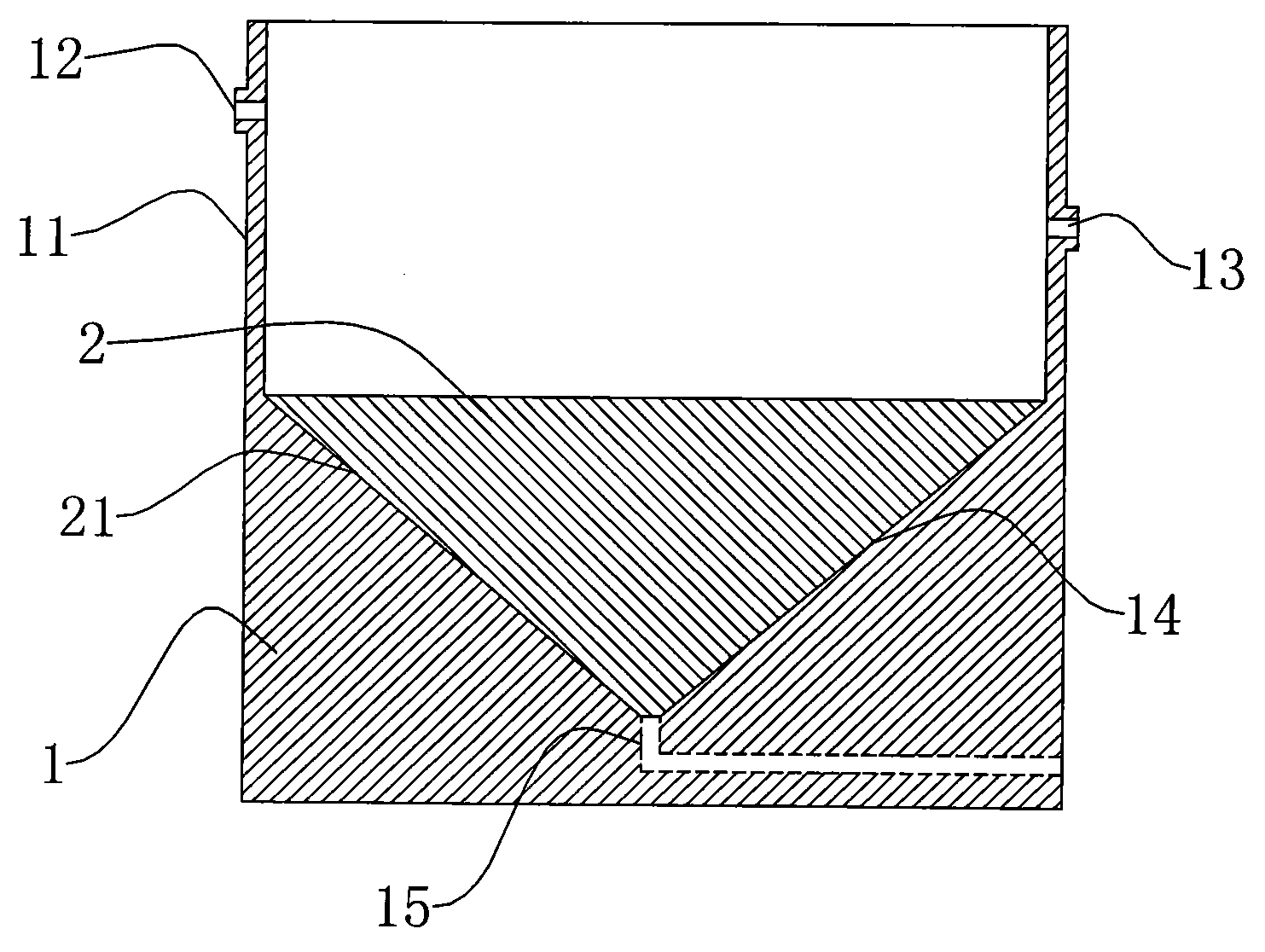

摘要附图
权利要求书
1.一种易清污污水处理池，包括池体(1)，池体(1)两个相对的池壁(11) 上分别设有进水口(12)和出水口(13)，进水口(12)高度大于出水口(13) 高度，其特征在于：所述的池体(1)底部具有V形槽(14)，且V形槽(14) 槽底具有排泥口(15)，还包括刮泥块(2)，池体(1)外部设有与刮泥块(2) 连接的推动气缸(23)，所述的刮泥块(2)为四面体结构，且具有两个与V形 槽(14)槽壁贴合的刮泥块底面(21)，以及两个引泥斜面(22)，且所述的 刮泥块(2)通过刮泥块底面(21)与V形槽(14)槽壁贴靠配合置于所述的V 形槽(14)内，并能通过所述的推动气缸(23)使刮泥块(2)沿V形槽(14) 槽底长度方向来回移动。
2.根据权利要求1所述的易清污污水处理池，其特征在于：所述的排泥口 (15)设在V形槽(14)槽底长度方向对应的两端上。
3.根据权利要求1所述的易清污污水处理池，其特征在于：所述的池体(1) 底部设有若干相互平行设置的V形槽(14)，且每个V形槽(14)内均设有与 推动气缸(23)连接的刮泥块(2)。
4.根据权利要求1所述的易清污污水处理池，其特征在于：池体(1)顶 部还设有防尘盖。
说明书
易清污污水处理池
技术领域
本实用新型属于水处理技术领域，涉及一种易清污污水处理池。
背景技术
污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化 的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市 景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
其中沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物。沉淀池在废水 处理中广为使用。它的型式很多，按池内水流方向可分为平流式、竖流式和辐 流式三种。但众多形式的沉淀池均具有一个共同的缺点，那就是池底一般为平 面结构，使集污效果变差。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种具有V 形池底且方便清污的易清污污水处理池。
本实用新型的目的可通过下列技术方案来实现：一种易清污污水处理池， 包括池体，池体两个相对的池壁上分别设有进水口和出水口，进水口高度大于 出水口高度，其特征在于：所述的池体底部具有V形槽，且V形槽槽底具有排 泥口，还包括刮泥块，池体外部设有与刮泥块连接的推动气缸，所述的刮泥块 为四面体结构，且具有两个与V形槽槽壁贴合的刮泥块底面，以及两个引泥斜 面，且所述的刮泥块通过刮泥块底面与V形槽槽壁贴靠配合置于所述的V形槽 内，并能通过所述的推动气缸使刮泥块沿V形槽槽底长度方向来回移动。
由于池体底部具有V形槽，且V形槽槽底具有排泥口，因此通过V形槽的 设计，使得污泥能汇聚到V形槽槽底的排泥口上，使排污效果变好，但由于具 有V形槽，使得清理池底变得复杂困难，因此设置刮泥块，通过推动气缸使刮 泥块沿V形槽槽底长度方向来回移动以清除V形槽槽壁上的污泥，而且由于刮 泥块具有两个引泥斜面，因此在挂泥过程中，通过引泥斜面还具有很好的汇聚 污泥能力。
作为优选，所述的排泥口设在V形槽槽底长度方向对应的两端上。
因此刮泥块来回移动时，能通过V形槽槽壁和引泥斜面汇聚污泥到排泥口 上。
作为优选，所述的池体底部设有若干相互平行设置的V形槽，且每个V形 槽内均设有与推动气缸连接的刮泥块。
因此具有逐级沉淀的效果。
作为优选，池体顶部还设有防尘盖。
与现有技术相比，本实用新型具有如下优点：
由于池体底部具有V形槽，且V形槽槽底具有排泥口，因此通过V形槽的 设计，使得污泥能汇聚到V形槽槽底的排泥口上，使排污效果变好，但由于具 有V形槽，使得清理池底变得复杂困难，因此设置刮泥块，通过推动气缸使刮 泥块沿V形槽槽底长度方向来回移动以清除V形槽槽壁上的污泥，而且由于刮 泥块具有两个引泥斜面，因此在挂泥过程中，通过引泥斜面还具有很好的汇聚 污泥能力。
