申请日2015.07.25
公开(公告)日2015.12.16
IPC分类号G01N33/18; H04M11/06; G01D21/02
摘要
一种远程污水在线检测系统，包括：用于采集污水相关的监测数据的传感器、与传感器耦接的控制器、用于接收控制器的可用数据的监控计算机、网络接入设备，控制器用于接收传感器的数据并处理成为可用数据，网络接入设备用于汇总监控计算机的数据;控制器还连接有移动设备，企业工作人员可以通过移动设备随时随地对数据进行观看，以便及时对污染超标情况及时进行处理。
权利要求书
1.一种远程污水在线检测系统，其特征在于，包括：用于采集 污水相关的监测数据的传感器、与传感器耦接的控制器、用于接收控 制器的可用数据的监控计算机、网络接入设备，控制器用于接收传感 器的数据并处理成为可用数据，网络接入设备用于汇总监控计算机的 数据;控制器还连接有移动设备，企业工作人员可以通过移动设备随 时随地对数据进行观看，以便及时对污染超标情况及时进行处理。
2.根据权利要求1所述的一种远程污水在线检测系统，其特征 在于，还包括控制按钮、泵、阀、电机，控制按钮与控制器的输入端 连接，泵、阀、电机与控制器的输出端连接。
3.根据权利要求1所述的一种远程污水在线检测系统，其特征 在于，所述监控计算机通过ADSL与网络接入设备连接，所述监控计 算机置于企业，负责将数据发送至远程的环保局的中心服务器。
4.根据权利要求3所述的一种远程污水在线检测系统，其特征 在于，所述控制器通过RS-485与各个企业的监控计算机连接。
5.根据权利要求1所述的一种远程污水在线检测系统，其特征 在于，所述传感器包括流量传感器、PH传感器、ORP传感器、液位传 感器。
6.根据权利要求1所述的一种远程污水在线检测系统，其特征 在于，所述控制器以单片机AT89C52为核心，包括时钟电路、存储器、 I/0接口和A/D转换电路。
7.根据权利要求6所述的一种远程污水在线检测系统，其特征 在于，单片机基本系统与所有外部输入/输出信号通过光祸隔离，接 有看门狗电路，控制器共有40路开关量输入，32路开关量输出，11 路12位模拟量输入。
8.根据权利要求1所述的一种远程污水在线检测系统，其特征 在于，所述网络接入设备为环保局的工控机，负责接收企业监控计算 机传送的数据。
9.根据权利要求3所述的一种远程污水在线检测系统，其特征 在于，所述ADSL为电话线。
说明书
一种远程污水在线检测系统
技术领域
本发明涉及环保领域，具体是一种远程污水在线检测系统。
背景技术
当前，我国水环境污染的状况口益严重。加强水资源管理，保障水资源安全成为关系国计民生的大事。因此，研究污染源水质在线自动监测系统，对加强我国水环境管理，提高水质监测技术水平具有重要意义。
发明内容
本发明旨在提供一种远程污水在线检测系统。

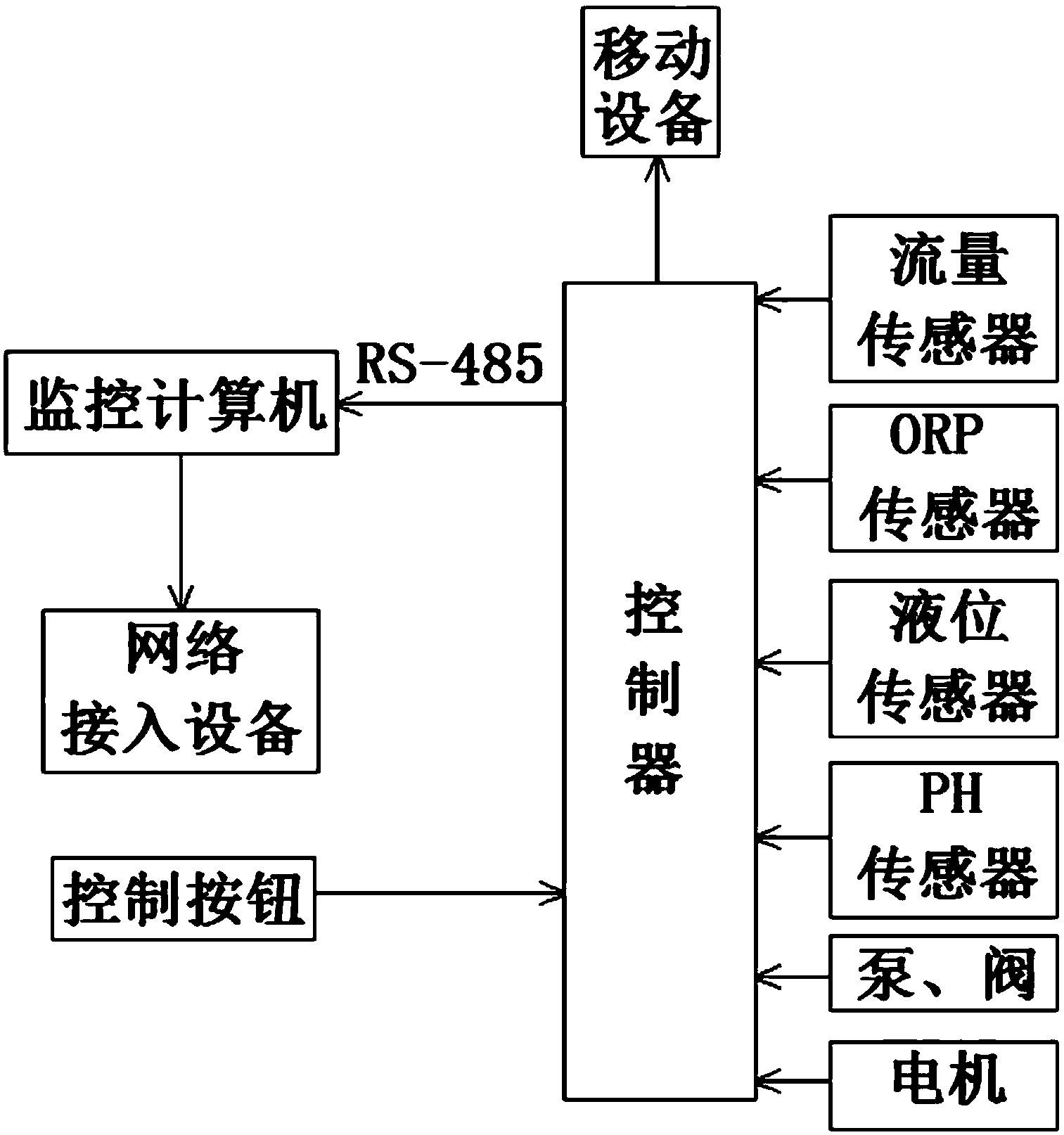

为实现上述目的，本发明提供如下技术方案：一种远程污水在线检测系统，包括：用于采集污水相关的监测数据的传感器、与传感器耦接的控制器、用于接收控制器的可用数据的监控计算机、网络接入设备，控制器用于接收传感器的数据并处理成为可用数据，网络接入设备用于汇总监控计算机的数据;控制器还连接有移动设备，企业工作人员可以通过移动设备随时随地对数据进行观看，以便及时对污染超标情况及时进行处理。
还包括控制按钮、泵、阀、电机，控制按钮与控制器的输入端连接，泵、阀、电机与控制器的输出端连接。
所述监控计算机通过ADSL与网络接入设备连接，所述监控计算机置于企业，负责将数据发送至远程的环保局的中心服务器。
所述控制器通过RS-485与各个企业的监控计算机连接。
所述传感器包括流量传感器、PH传感器、ORP传感器、液位传感器。
所述控制器以单片机AT89C52为核心，包括时钟电路、存储器、I/0接口和A/D转换电路。
单片机基本系统与所有外部输入/输出信号通过光祸隔离，接有看门狗电路，控制器共有40路开关量输入，32路开关量输出，11路12位模拟量输入。
所述网络接入设备为环保局的工控机，负责接收企业监控计算机传送的数据。
所述ADSL为电话线。
与现有技术相比，本发明的有益效果是：
1、通过网络传输数据，环保局等监管部门可以实时方便地掌握各个企业的排污情况，方法前沿，自动化程度高。
2、各个企业作为网络点，各点采用ADSL组网，接入方便，网络灵活性强，以后增加和减少节点数时，只需要增加ADSL的线路数即可实现分企业联网，不需要添加另外的设备。
3、控制器与移动设备连接，企业工作人员可以通过移动设备随时随地对数据进行观看，以便及时对污染超标情况及时进行处理。
