申请日2015.06.13
公开(公告)日2015.09.16
IPC分类号E03C1/12; C02F9/02; E03D1/00
摘要
本发明属于一种卫生洁具领域且公开了一种可污水回收的马桶，包括：抽水泵，污水蓄水箱，过滤器，马桶蓄水箱组成，所述抽水泵设置在污水蓄水箱的上面，所述过滤器设置在污水蓄水箱下面，通过连接管连接马桶蓄水箱，所述抽水泵前端设置有抽水管和出水管，中间设置有电源开关，后端设有电源插头，所述出水管连接污水蓄水箱，通过抽水泵抽取所需生活污水进入污水蓄水箱，水位观察窗可观察水量情况，及时掌握抽水泵工作时间，污水蓄水箱里的污水由过滤器净化后流入马桶待用，有效利用了污水循环使用，实用性强，达到节水环保的目的。

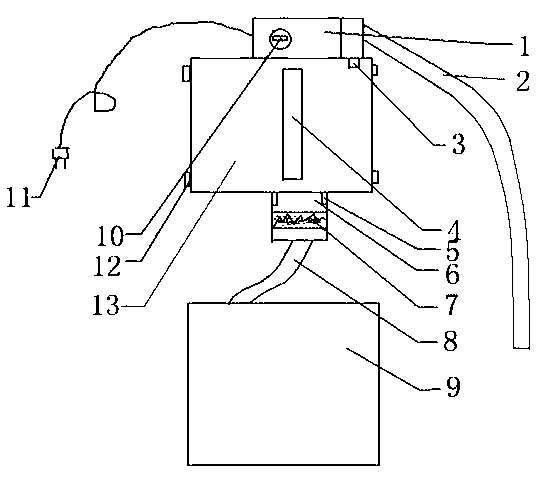

摘要附图
权利要求书
1.一种可污水回收的马桶，包括抽水泵1，污水蓄水箱13，过滤器6，马桶蓄水箱9，所述抽水泵1设置在污水蓄水箱13的上面，所述过滤器6设置在污水蓄水箱13下面，通过连接管8连接马桶蓄水箱9，所述抽水泵1前端设置有抽水管2和出水管3，中间设置有电源开关10，后端设有电源插头11，所述出水管3连接污水蓄水箱13。
2.根据权利要求1所述的一种可污水回收的马桶，其特征在于，所述污水蓄水箱13设有四只固定螺栓12，所述污水蓄水箱13中间设有水位观察窗4，所述污水蓄水箱13下设有出水口通过螺纹5连接过滤器6。
3.根据权利要求1所述的一种可污水回收的马桶，其特征在于，所述过滤器6设置过滤层7，所述过滤层7从下到上依次设有铁丝网、纱布、木屑、活性炭、细砂。
4.根据权利要求1所述的一种可污水回收的马桶，其特征在于，所述过滤器6通过连接管8连接马桶蓄水箱9。
说明书
一种可污水回收的马桶
技术领域
本发明涉及一种卫生洁具，特别是涉及一种可污水回收的马桶。
背景技术
我国是一个干旱缺水严重的国家，全国的城市中，已有一半城市存在供水不足的问题，其中比较严重的缺水城市达一百多个，家庭生活中，大家普遍都是用自来水直接冲马桶，使得马桶每年浪费的水资源成为城市浪费水资源的最主要部分，马桶是家庭耗水的最大来源，占耗水总量的一半，不但增加家庭的水费开支，还流失了宝贵的城市水资源，使城市用水更加紧张，目前市场上还没一种可污水处理后再循环使用的马桶。
发明内容
本发明的目的在于克服上述不足，提供了一种可污水回收的马桶。
为了解决上述技术问题，本发明提供了如下的技术方案，一种可污水回收的马桶，包括：抽水泵，污水蓄水箱，过滤器，马桶蓄水箱组成，所述抽水泵设置在污水蓄水箱的上面，所述过滤器设置在污水蓄水箱下面，通过连接管连接马桶蓄水箱，所述抽水泵前端设置有抽水管和出水管，中间设置有电源开关，后端设有电源插头，所述出水管连接污水蓄水箱。
作为本发明的一种优选技术方案，所述污水蓄水箱设置四只固定螺栓，所述污水箱中间设置水位观察窗，所述污水蓄水箱下设置出水口通过螺纹连接过滤器。
作为本发明的一种优选技术方案，所述过滤器设置过滤层，所述过滤层从下到上依次设有铁丝网、纱布、木屑、活性炭、细砂。
作为本发明的一种优选技术方案，所述过滤器通过连接管连接马桶蓄水箱。
本发明所达到的有益效果是：提供一种可污水回收的马桶，通过抽水泵抽取所需生活污水进入污水蓄水箱，水位观察窗可观察水量情况，及时掌握抽水泵工作时间，污水蓄水箱里的污水由过滤器净化后流入马桶蓄水箱待用，有效利用了污水循环使用，实用性强，达到节水环保的目的。
