申请日2015.07.24
公开(公告)日2015.10.21
IPC分类号C02F1/72; C02F1/78
摘要
本发明属于污水处理技术领域，尤其涉及一种电磁(EM)高级催化氧化污水深度处理工艺，包括臭氧发生装置、EM高效臭氧溶气装置和高级氧化接触池;所述高级氧化接触池底部设有EM专用混合设备，内部设有过滤层;所述过滤层从下往上依次设有滤板、承托层和催化剂层，所述滤板内部含有滤头。本发明可以高效、经济地对难降解有机物进行充分降解有机污染物，降低其对环境的污染。
权利要求书
1.一种电磁(EM)高级催化氧化污水深度处理工艺，其特征在于：包括臭氧发 生装置、EM高效臭氧溶气装置和高级氧化接触池;所述高级氧化接触池底部设有EM 专用混合设备，内部设有过滤层;所述过滤层从下往上依次设有滤板、承托层和催 化剂层。
2.根据权利要求1所述的一种电磁(EM)高级催化氧化污水深度处理工艺，其 特征在于：所述滤板内部含有滤头。
3.根据权利要求1所述的一种电磁(EM)高级催化氧化污水深度处理工艺，其 特征在于：所述EM高效臭氧溶气装置一侧依次连接有提升泵和二级生化出水装置。
说明书
一种电磁(EM)高级催化氧化污水深度处理工艺
技术领域
本发明属于污水处理技术领域，尤其涉及一种电磁(EM)高级催化氧化污水深 度处理工艺。
背景技术
随着我国城市化进程及工业的加速发展，环保问题日益严重。大量的生活与工 业污水排入江河、湖泊或地下水中，给水体造成严重污染，对渔业用水、生活用水、 生产用水等产生影响。城市污水污染已成为制约国家发展的重要因素之一，因此国 家对污水处理厂的排放标准也愈发严格。越来越多的城市污水处理厂为响应国家节 能减排号召，排放标准由原来的《城镇污水处理厂污染物排放标准》GB18918-2002 中的一级B标准提升为一级A或者更高标准。为达到更高的排放标准，许多水厂由 于设计原因，原有的处理单元已无法满足现有要求，所以对污水处理厂的提标改造 也不得不提上日程。
目前，污水处理厂的二级生化处理后出水中残余的COD是难于被生物降解的， 属于溶解态难降解有机污染物，普遍特点具有分子链长、化学键能高、化学稳定性 强。通过常规的生物、化学、物理方法难以满足其提标改造的要求，不得不考虑其 它处理方法。目前在很多领域的废水深度处理工艺中，高级氧化技术(Advanced Oxidation Process,AOPs)拥有不可替代的位置。
水处理过程中以羟基自由基作为主要氧化剂的氧化过程称为AOPs过程，即称为 高级氧化技术。羟基自由基是一种很强的催化剂，其标准氧化还原电位为2.8eV，氧 化能力仅次于F(标准氧化还原电位为3.08eV)，也是水处理中可使用的最强的氧化 剂。由于羟基自由基是广谱氧化剂，没有选择性，几乎可以与水中任何物质发生反 应，高级氧化技术已成为国内外水处理研究领域的热点课题。
高级氧化法与传统的生物法、物化法相比，具有氧化能力强，氧化过程无选择 性，反应彻底等优点，对污水的深度处理去除难降解有机物具有极大的应用价值。 但高级氧化技术具有处理成本高、反应条件苛刻、反应器复杂、氧化剂和催化剂消 耗量大等特点，如何解决上述问题，是目前高级氧化技术应用急需解决的问题。
发明内容
本发明提供一种电磁(EM)高级催化氧化污水深度处理工艺，可以高效、经济 地对难降解有机物进行充分降解有机污染物，降低其对环境的污染。
本发明所解决的问题采用以下技术方案来实现：

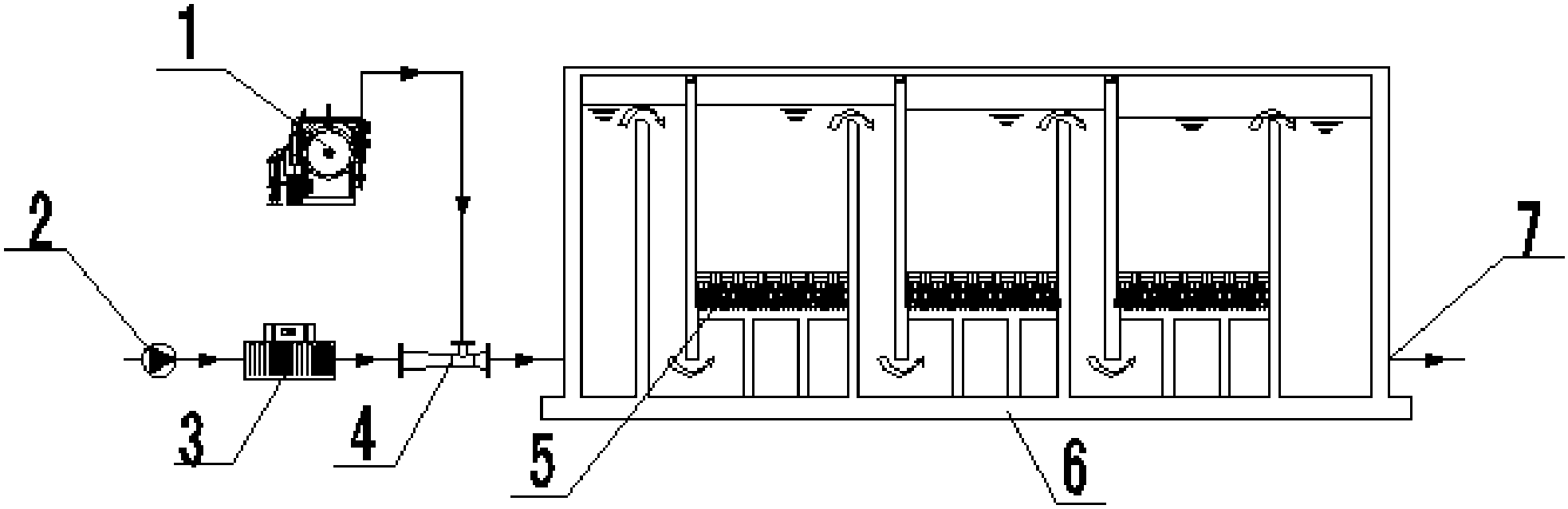

一种电磁(EM)高级催化氧化污水深度处理工艺，包括臭氧发生装置、EM高效 臭氧溶气装置和高级氧化接触池;所述高级氧化接触池底部设有EM专用混合设备， 内部设有过滤层;所述过滤层从下往上依次设有滤板、承托层和催化剂层。
优选的，所述滤板内部含有滤头。
优选的，所述EM高效臭氧溶气装置一侧依次连接有提升泵和二级生化出水装置。 本发明的有益效果：
1、本发明通过电磁切变原理和电磁(EM)切变场的作用，使催化剂表面不平衡 电位差激发产生羟基自由基;然后利用羟基自由基的强氧化性，羟基自由基与污水 中有机污染物发生氧化反应，使长链有机物化学键发生断裂，反应变成短链易降解 的有机物，部分有机物在此过程被直接氧化成终产物CO2和H2O，残余的有机物在后 续的处理单元得到去除，从而使COD和色度达标排放。
2、本发明处理效果好，出水水质可达到《城镇污水处理污染物排放标准》规定 的一级A排放标准、《地表水环境质量标准》(GB 3838-2002)中的IV类标准。
3、本发明采用了EM高效臭氧溶气装置和EM专用混合设备，使臭氧溶解度增加 一倍，有效的降低了运行费用。
4、本发明运行管理简便，易于实现全自动控制;处理效果稳定，目前已实现了 大规模工程应用
