申请日2015.06.15
公开(公告)日2015.11.25
IPC分类号C02F11/12
摘要
本实用新型公开了一种可循环式多重污泥脱水装置，它包括本体，所述本体包括液压缸、转筒、储液池和导管。所述本体上方设置有多个进料口;所述本体顶部设置有液压缸;所述液压缸的输出部分连接有连接件;所述本体内部设置有转筒;所述连接件与转筒内部设置的多个滤板相连接;所述本体内壁和转筒之间设置有挡板;所述转筒下方设置有过滤层;所述本体下方设置有储液池;所述储液池和本体之间设置有变频电机;所述变频电机输出部分连接的连接轴与转筒底部相连接;所述本体和储液池之间设置有出液管;所述本体底部通过导管与进料口相连接。本实用新型具有结构设计合理、脱水效果好和使用方便等优点。

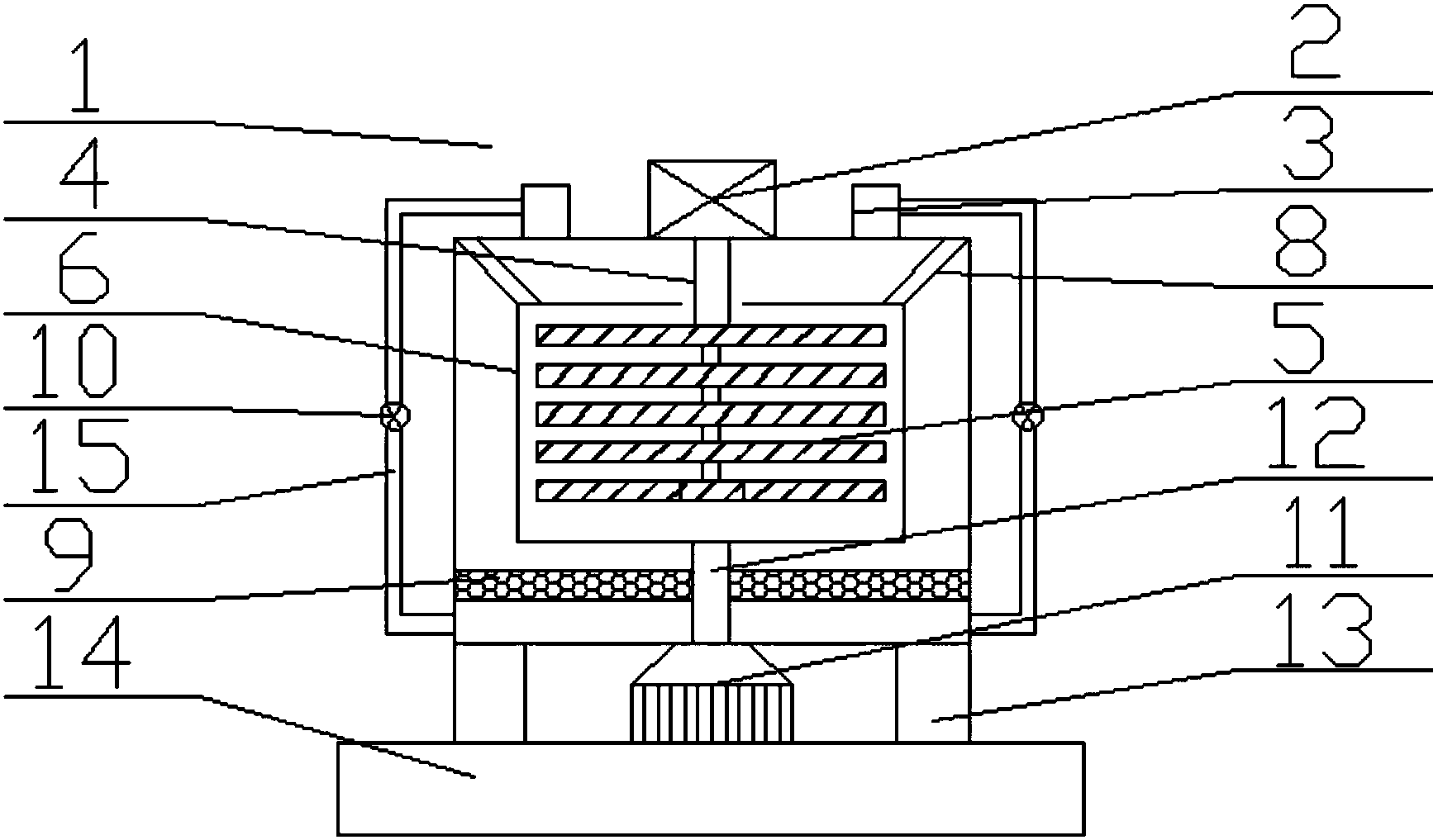

摘要附图
权利要求书
1.一种可循环式多重污泥脱水装置，它包括本体，所述本体 包括液压缸、转筒、储液池和导管，其特征在于：所述本体上方设 置有多个进料口;所述本体顶部设置有液压缸;所述液压缸的输出 部分连接有连接件;所述本体内部设置有转筒;所述连接件与转筒 内部设置的多个滤板相连接;所述本体内壁和转筒之间设置有挡板; 所述转筒下方设置有过滤层;所述本体下方设置有储液池;所述储 液池和本体之间设置有变频电机;所述变频电机输出部分连接的连 接轴与转筒底部相连接;所述本体和储液池之间设置有出液管;所 述本体底部通过导管与进料口相连接。
2.根据权利要求1所述的一种可循环式多重污泥脱水装置，其 特征在于：所述本体内部设置的过滤层为不锈钢丝编织而成。
3.根据权利要求1所述的一种可循环式多重污泥脱水装置，其 特征在于：所述进料口和本体底部连接的导管表面设置有循环泵。
4.根据权利要求1所述的一种可循环式多重污泥脱水装置，其 特征在于：所述转筒表面设置有多个通孔。
5.根据权利要求1所述的一种可循环式多重污泥脱水装置，其 特征在于：所述本体采用硬质合金材料制成。
说明书
一种可循环式多重污泥脱水装置
技术领域
本实用新型涉及一种污泥处理设备，尤其涉及一种可循环式多 重污泥脱水装置。
背景技术
目前，随着科学技术的发展，工业、冶金和煤矿业等领域都在 快速发展，在而这些领域的加工生产过程中，会产生大量的污水， 且污水中包含大量的泥浆以及工业生产中产生的大量颗粒状金属， 这些污水如果不经任何处理直接排放到自然中，严重导致自然环境 被破坏，会给当地的农作物以及河流等带来难以治理的污染问题， 但是现有的污水净化采用的脱水设计，并不能有效的去除污水中的 杂质，结构较为简单，不能满足人们的需要。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种 可循环式多重污泥脱水装置。
本实用新型是采取以下技术方案来实现的：一种可循环式多重 污泥脱水装置，它包括本体，所述本体包括液压缸、转筒、储液池 和导管，所述本体上方设置有多个进料口;所述本体顶部设置有液 压缸;所述液压缸的输出部分连接有连接件;所述本体内部设置有 转筒;所述连接件与转筒内部设置的多个滤板相连接;所述本体内 壁和转筒之间设置有挡板;所述转筒下方设置有过滤层;所述本体 下方设置有储液池;所述储液池和本体之间设置有变频电机;所述 变频电机输出部分连接的连接轴与转筒底部相连接;所述本体和储 液池之间设置有出液管;所述本体底部通过导管与进料口相连接。
上述的一种可循环式多重污泥脱水装置，所述本体内部设置的 过滤层为不锈钢丝编织而成。
上述的一种可循环式多重污泥脱水装置，所述进料口和本体底 部连接的导管表面设置有循环泵。
上述的一种可循环式多重污泥脱水装置，所述转筒表面设置有 多个通孔。
上述的一种可循环式多重污泥脱水装置，所述本体采用硬质合 金材料制成。
综上所述本实用新型具有以下有益效果：本实用新型具有结构 设计合理、脱水效果好和使用方便等优点，所述液压缸通过连接件 与滤板相连接，启动液压缸，液压缸通过连接件不断挤压滤板，使 进入转筒内部的污泥使用固液分离，大大提高了工作效率。
