申请日2015.06.15
公开(公告)日2015.11.11
IPC分类号B01D65/10
摘要
本实用新型公开了一种污水处理系统反渗透膜元件检测装置，包括穿过封堵伸入到膜元件中心管内的若干根长度不等的取样管，取样管的数量与膜元件的数量相等，每个膜元件均有唯一一根取样管与其对应，每根取样管只能取得与其对应的膜元件内的反渗透水。相对于现有技术，本实用新型结构简单，在不用拆除膜元件的情况下，对反渗透系统内不同的膜元件的性能进行全面、准确的检测，掌握系统内每支膜元件的性能参数，操作方便，节省了拆装和离线检测的时间，适应检测不同型号的反渗透系统，检测时间短，提高了工作效率，及时发现和处理故障，降低了生产成本，避免水资源的浪费。

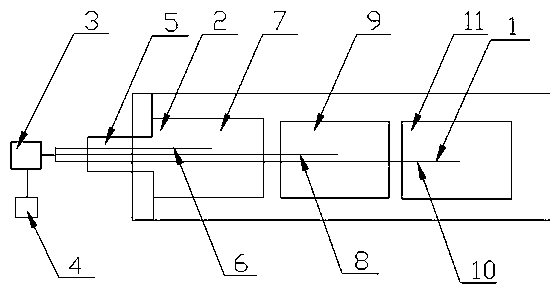

摘要附图
权利要求书
1.污水处理系统反渗透膜元件检测装置，其特征在于：包括穿过封堵伸入到膜元件中心管内的若干根长度不等的取样管(1)，取样管(1)的数量与膜元件(2)的数量相等，每个膜元件(2)均有唯一一根取样管(1)与其对应。
2.根据权利要求1所述的污水处理系统反渗透膜元件检测装置，其特征在于：伸入到膜元件中心管内的若干根取样管通过挷扎带固定在一起。
3.根据权利要求2所述的污水处理系统反渗透膜元件检测装置，其特征在于：所有取样管(1)的另一端均与电导检测仪(3)连接，电导检测仪(3)与电导显示器(4)连接。
说明书
污水处理系统反渗透膜元件检测装置
技术领域
本实用新型属于水处理系统技术领域，具体涉及一种污水处理系统反渗透膜元件检测装置。
背景技术
近几年来，水处理反渗透系统的应用在国内已经非常广泛，对反渗透的应用也积累了相当的经验，但并不是很成熟。国内电厂反渗透应用过程中的故障中，有80%的电厂在反渗透系统出现产水量下降或者突然增大、脱盐率下降等故障时，盲目的拆除膜元件检查连接管有无破损、密封圈是否完好、膜元件是否有明显的损伤，或者选择化学清洗，频繁的化学清洗会对反渗透膜元件造成不可逆的化学损伤，甚至报废。
发明内容
为解决上述存在的技术问题，本实用新型提供一种污水处理系统反渗透膜元件检测装置，利用简单的结构，实现对反渗透膜元件的性能进行全面、准确、快捷的检测，方便系统的维护和故障的诊断。
本实用新型的目的是以下述方式实现的：
污水处理系统反渗透膜元件检测装置，包括穿过封堵伸入到膜元件中心管内的若干根长度不等的取样管，取样管的数量与膜元件的数量相等，每个膜元件均有唯一一根取样管与其对应，每根取样管只能取得与其对应的膜元件内的反渗透水。
伸入到膜元件中心管内的若干根取样管通过挷扎带固定在一起。
所有取样管的另一端均与电导检测仪连接，电导检测仪与电导显示器连接。
相对于现有技术，本实用新型结构简单，在不用拆除膜元件的情况下，对反渗透系统内不同的膜元件的性能进行全面、准确的检测，掌握系统内每支膜元件的性能参数，操作方便，节省了拆装和离线检测的时间，适应检测不同型号的反渗透系统，检测时间短，提高了工作效率，及时发现和处理故障，降低了生产成本，避免水资源的浪费。
