申请日2015.08.21
公开(公告)日2015.12.02
IPC分类号C02F9/12
摘要
本实用新型公开了一种内循环式污水处理器，包括过滤装置、消毒装置、沉淀装置和循环泵体，所述过滤装置、消毒装置和沉淀装置依次连接，所述过滤装置包括一次滤桶和二次滤桶，所述一次滤桶左侧设置有进水口，所述二次滤桶与一次滤桶并列连接，所述沉淀装置包括出水口和沉淀物出口，所述出水口位于沉淀装置的右上侧，所述沉淀物出口位于沉淀装置的右下侧，所述循环泵体连接过滤装置和沉淀装置，所述循环泵体包括泵体和回流管，所述泵体与回流管相固接;该内循环式污水处理器具有处理速度快、简单方便和处理量大的优点。
权利要求书
1.一种内循环式污水处理器，其特征在于：包括过滤装置、消毒装置、沉淀装置和循环泵体，所述过滤装置、消毒装置和沉淀装置依次连接，所述过滤装置包括一次滤桶和二次滤桶，所述一次滤桶左侧设置有进水口，所述二次滤桶与一次滤桶并列连接，所述沉淀装置包括出水口和沉淀物出口，所述出水口位于沉淀装置的右上侧，所述沉淀物出口位于沉淀装置的右下侧，所述循环泵体连接过滤装置和沉淀装置，所述循环泵体包括泵体和回流管，所述泵体与回流管相固接。
2.如权利要求1所述的一种内循环式污水处理器，其特征在于：所述过滤装置内设置活性炭过滤体。
3.如权利要求2所述的一种内循环式污水处理器，其特征在于：所述消毒装置内设置有声波消毒器。
4.如权利要求3所述的一种内循环式污水处理器，其特征在于：所述沉淀物出口上设置有密封阀体。
5.如权利要求4所述的一种内循环式污水处理器，其特征在于：所述回流管与一次滤桶相连接。
说明书
一种内循环式污水处理器
技术领域
本实用新型涉及一种内循环式污水处理器。
背景技术
生活污水是人类生活生产过程中所产生的污水，生活污水中含有大量的有机物，如纤维素、淀粉、糖类等，也常含有病原菌、病毒和寄生虫卵。生活污水的无序排放不仅加剧了水资源的短缺，而且直接影响到人们的生存环境和水体恶化。
生活污水主要由餐饮娱乐场所，居民日常生活洗涤废水和人体排泄物构成，含有大量的悬浮物、有机物和微生物细菌。多数居民小区，尤其是一些餐饮娱乐场所产生的生活污水不能集中处理，直接排入市政排水管线，对生活环境造成很大污染，给城市污水集中处理造成很大的负担。一般生活污水处理大多采用生物氧化池污水处理装置，虽然生物氧化池在污水处理中收到较好的效果，但其占地面积大，投资数额多，且多半采用塑料板作微生物载体，存在微生物附着力小、易脱落、单位体积内微生物数量少等缺点。
实用新型内容
本实用新型的目的是提供一种处理速度快、简单方便和处理量大的内循环式污水处理器。
为解决上述问题，本实用新型采用如下技术方案：

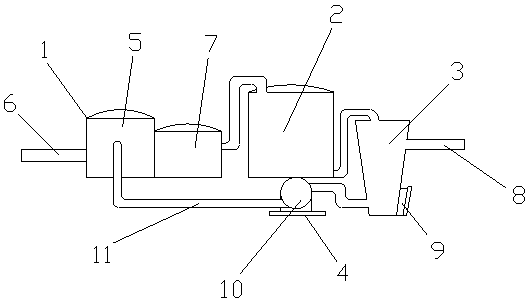

一种内循环式污水处理器，包括过滤装置、消毒装置、沉淀装置和循环泵体，所述过滤装置、消毒装置和沉淀装置依次连接，所述过滤装置包括一次滤桶和二次滤桶，所述一次滤桶左侧设置有进水口，所述二次滤桶与一次滤桶并列连接，所述沉淀装置包括出水口和沉淀物出口，所述出水口位于沉淀装置的右上侧，所述沉淀物出口位于沉淀装置的右下侧，所述循环泵体连接过滤装置和沉淀装置，所述循环泵体包括泵体和回流管，所述泵体与回流管相固接。
作为优选，所述过滤装置内设置活性炭过滤体，通过活性炭过滤体对污水进行两次过滤，有利于提高过滤水的洁净程度。
作为优选，所述消毒装置内设置有声波消毒器，通过声波消毒器能够对净水进行无污染消毒。
作为优选，所述沉淀物出口上设置有密封阀体，通过密封阀体能够防止在沉淀过程中净水泄漏。
作为优选，所述回流管与一次滤桶相连接，能够对含有沉淀物的水再次进行过滤消毒，制得净水。
本实用新型的有益效果是：由于设置有过滤装置，能够对污水进行过滤，由于设置有消毒装置，能够对过滤水进行无污染消毒，有利于提高净水的品质，由于设置有沉淀装置，能够将净水中的沉淀物沉淀，提高净水的纯净度，由于设置有循环泵，能够将沉淀装置内含有沉淀物的净水再次输送到过滤装置进行过滤、消毒和沉淀，实现内循环式污水处理。
