申请日2015.06.16
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本发明公开了一体式污水无害化处理装置，包括处理仓(1)，处理仓(1)分隔成上下两层，且下层分隔成并排的蓄水仓(2)和消毒仓(3)，上层分隔成并排的调节仓(4)、生化仓(5)和沉淀仓(6);所述处理仓(1)上方固定有气泵(7)和水泵(8);所述调节仓(4)、上部和生化仓(5)连通，生化仓(5)又通过虹吸管(9)与沉淀仓(6)连通，且虹吸管(9)位于生化仓(5)一侧的管口位于生化仓(5)底部;所述沉淀仓(6)通过第一连通管(10)与下层的蓄水仓(2)相连，所述蓄水仓(2)和消毒仓(3)通过第二连通管(11)相连;调节仓(4)和消毒仓(3)分别连接有入水管(12)和出水管(13)。本发明自身结构紧凑简洁，外部配套设施少，安全运转率高，运行费用低，运行自动连续。

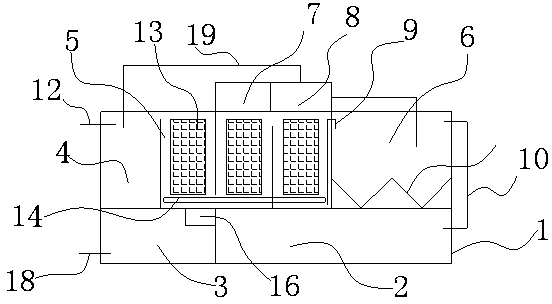

摘要附图
权利要求书
1.一体式污水无害化处理装置，其特征在于：包括处理仓(1)，处理仓(1)分隔成上下两层，且下层分隔成并排的蓄水仓(2)和消毒仓(3)，上层分隔成并排的调节仓(4)、生化仓(5)和沉淀仓(6);所述处理仓(1)上方固定有气泵(7)和水泵(8);所述调节仓(4)、上部和生化仓(5)连通，生化仓(5)又通过虹吸管(9)与沉淀仓(6)连通，且虹吸管(9)位于生化仓(5)一侧的管口位于生化仓(5)底部;所述沉淀仓(6)通过第一连通管(10)与下层的蓄水仓(2)相连，所述蓄水仓(2)和消毒仓(3)通过第二连通管(11)相连;调节仓(4)和消毒仓(3)分别连接有入水管(12)和出水管(13)。
2.根据权利要求1所述的一体式污水无害化处理装置，其特征在于：所述生化仓(5)内设有弹性立体填料(18)，弹性立体填料(18)下方设有曝气管(14)，曝气管(14)通过输气管(17)与气泵(7)相连。
3.根据权利要求1或2所述的一体式污水无害化处理装置，其特征在于：所述生化仓(5)内分隔成三格，其中第一格与第二格底部连通，第二格和第三格顶部连通。
4.根据权利要求1所述的一体式污水无害化处理装置，其特征在于：所述沉淀仓(6)底部设有两个集污斗，每个集污斗下方均连接有出污管(15)，出污管(15)连通至处理仓(1)外侧。
5.根据权利要求1所述的一体式污水无害化处理装置，其特征在于：所述第一连通管(10)和第二连通管(11)上均设有开关阀。
6.根据权利要求1所述的一体式污水无害化处理装置，其特征在于：所述消毒仓(3)内设有消毒药剂盒(16)。
7.根据权利要求1所述的一体式污水无害化处理装置，其特征在于：所述调节仓(4)和沉淀仓(6)通过回流管(19)相连通，且回流管(19)上设有水泵(8)。
说明书
一体式污水无害化处理装置
技术领域
本发明涉及一种一体式污水无害化处理装置，属于环保技术领域。
背景技术
目前处理化学需氧量COD较高的的城市生活污水的环保系统，都存在有投资大，能耗高，运行费用高，占地多，操作维护困难等问题。其主要原因在于处理系统的结构复杂，组件功能单一;而需要配套的外部设备多，体积庞大占地多，在运行中操作困难，运行断续时间长;安全运转率低;能耗高，运行费用高。
发明内容
本发明的目的在于，提供一种一体式污水无害化处理装置。它自身结构紧凑简洁，外部配套设施少，安全运转率高，运行费用低，运行自动连续，且污水无害化程度高。
本发明的技术方案：一体式污水无害化处理装置，其特点是：包括处理仓，处理仓分隔成上下两层，且下层分隔成并排的蓄水仓和消毒仓，上层分隔成并排的调节仓、生化仓和沉淀仓;所述处理仓上方固定有气泵和水泵;所述调节仓、上部和生化仓连通，生化仓又通过虹吸管与沉淀仓连通，且虹吸管位于生化仓一侧的管口位于生化仓底部;所述沉淀仓通过第一连通管与下层的蓄水仓相连，所述蓄水仓和消毒仓通过第二连通管相连;调节仓和消毒仓分别连接有入水管和出水管。
前述的一体式污水无害化处理装置中，所述生化仓内设有弹性立体填料，弹性立体填料下方设有曝气管，曝气管通过输气管与气泵相连。
前述的一体式污水无害化处理装置中，所述生化仓内分隔成三格，其中第一格与第二格底部连通，第二格和第三格顶部连通。
前述的一体式污水无害化处理装置中，所述沉淀仓底部设有两个集污斗，每个集污斗下方均连接有出污管，出污管连通至处理仓外侧。
前述的一体式污水无害化处理装置中，所述第一连通管和第二连通管上均设有开关阀。
前述的一体式污水无害化处理装置中，所述消毒仓内设有消毒药剂盒。
前述的一体式污水无害化处理装置中，所述调节仓和沉淀仓通过回流管相连通，且回流管上设有水泵。
与现有技术相比，本发明的污水无害化处理系统自身结构紧凑简洁，外部配套设施少，安全运转率高，运行费用低，运行自动连续。本发明的对多个功能仓进行了合理地布局，占地空间小，管道行走路线清晰，便于控制管理，而且处理效果大大优化。
