申请日2015.07.14
公开(公告)日2015.11.11
IPC分类号C02F9/02
摘要
本实用新型提供了一种处理后污水分离装置，包括出水管、排气管、沉淀区、环形集水区和三相分离器，其中排气管、沉淀区和三相分离器自上而下顺次连通;所述三相分离器与环形集水区连通;所述出水管连接于环形集水区的一侧。与现有技术相比，本实用新型具有以下有益效果：(1)本实用新型所述处理后污水分离装置通过沉淀区和三相分离器对处理后的污水进行两次分离，能够提高水质;(2)本实用新型所述处理后污水分离装置结构设计简单，适用于各种圆筒形污水处理装置。
权利要求书

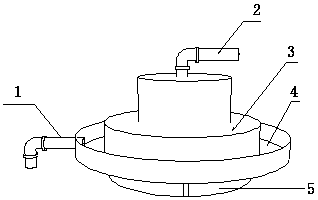

1.一种处理后污水分离装置，其特征在于，包括出水管(1)、排气管(2)、沉淀区(3)、环形集水区(4)和三相分离器(5)，其中排气管(2)、沉淀区(3)和三相分离器(5)自上而下顺次连通;所述三相分离器(5)与环形集水区(4)连通;所述出水管(1)连接于环形集水区(4)的一侧。
2.根据权利要求1所述一种处理后污水分离装置，其特征在于，环形集水区(4)上至少设有一个出水管(1)。
3.根据权利要求1或2所述一种处理后污水分离装置，其特征在于，所述出水管(1)在环形集水区(4)上均匀分布。
4.根据权利要求1所述一种处理后污水分离装置，其特征在于，所述三相分离器(5)位于环形集水区(4)中部。
5.根据权利要求1所述一种处理后污水分离装置，其特征在于，所述环形集水区(4)的平面高于沉淀区(3)的平面。
说明书
一种处理后污水分离装置
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种处理后污水分离装置。
背景技术
水污染是指排入水体的污染物在数量上超过该物质在水体中的含量和水体的环境容量， 从而导致水体的物理性质、化学性质和生物学性质发生变化，使水体固有的生态系统和水体 功能遭到破坏。
近年来，我国环保部门在水源保护方面作了大量的防治和治理工作。但是，由于污染源 数量的庞大以及现有条件的制约，全国水源污染仍呈恶化趋势，目前，90%以上的城市水域污 染严重，近50%的重点城镇水源水质不符合饮用水源的水质标准。由此可见，虽然近年来我 国在水污染防治方面做了许多工作，但不少江河湖泊的水质仍在逐渐变差。在我国淡水资源 本来就十分紧缺的前提下，未受污染的淡水水源越来越少。也就是说，我国自来水厂不得不 面临着使用更多水质不符合要求的受污染原水作为生活饮用水的水源。
目前，我国污水处理面临三个最突出的问题：1)资金严重不足;2)污水处理水平低;3) 污水处理的运行装置处理效率低。
发明内容
本实用新型解决的技术问题：为了将处理后的污水进行固液气分离，从而得到可以直接 使用的水资源，本实用新型提供了一种处理后污水分离装置。
为了实现上述目的，本实用新型采用以下技术方案：
一种处理后污水分离装置，包括出水管、排气管、沉淀区、环形集水区和三相分离器， 其中排气管、沉淀区和三相分离器自上而下顺次连通;所述三相分离器与环形集水区连通; 所述出水管连接于环形集水区的一侧。
进一步的，环形集水区上至少设有一个出水管。
进一步的，所述出水管在环形集水区上均匀分布。
优选的，所述三相分离器位于环形集水区中部。
优选的，所述环形集水区的平面高于沉淀区的平面。
有益效果
与现有技术相比，本实用新型具有以下有益效果：
(1)本实用新型所述处理后污水分离装置通过沉淀区和三相分离器对处理后的污水进行 两次分离，能够提高水质;
(2)本实用新型所述处理后污水分离装置结构设计简单，适用于各种圆筒形污水处理装 置。
