申请日2015.06.17
公开(公告)日2015.12.09
IPC分类号C02F9/02
摘要
本实用新型公开了一种旋转式废水净化装置，它包括本体，所述本体包括进水口、变频电机、减速器和搅拌轴。所述本体顶部设置有进水口;所述本体上方设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有搅拌轴;所述本体内部顶端位置设置有第一过滤层;所述搅拌轴表面设置有多个横向搅拌轴;所述本体内壁设置有第二过滤层;所述本体底部设置有活性炭层;所述本体下方设置有储液池;所述储液池内部设置有一层吸附层;所述吸附层下方设置有树脂层;所述储液池外壁设置有出水口。本实用新型具有结构设计合理、净化效果好和使用方便等优点。

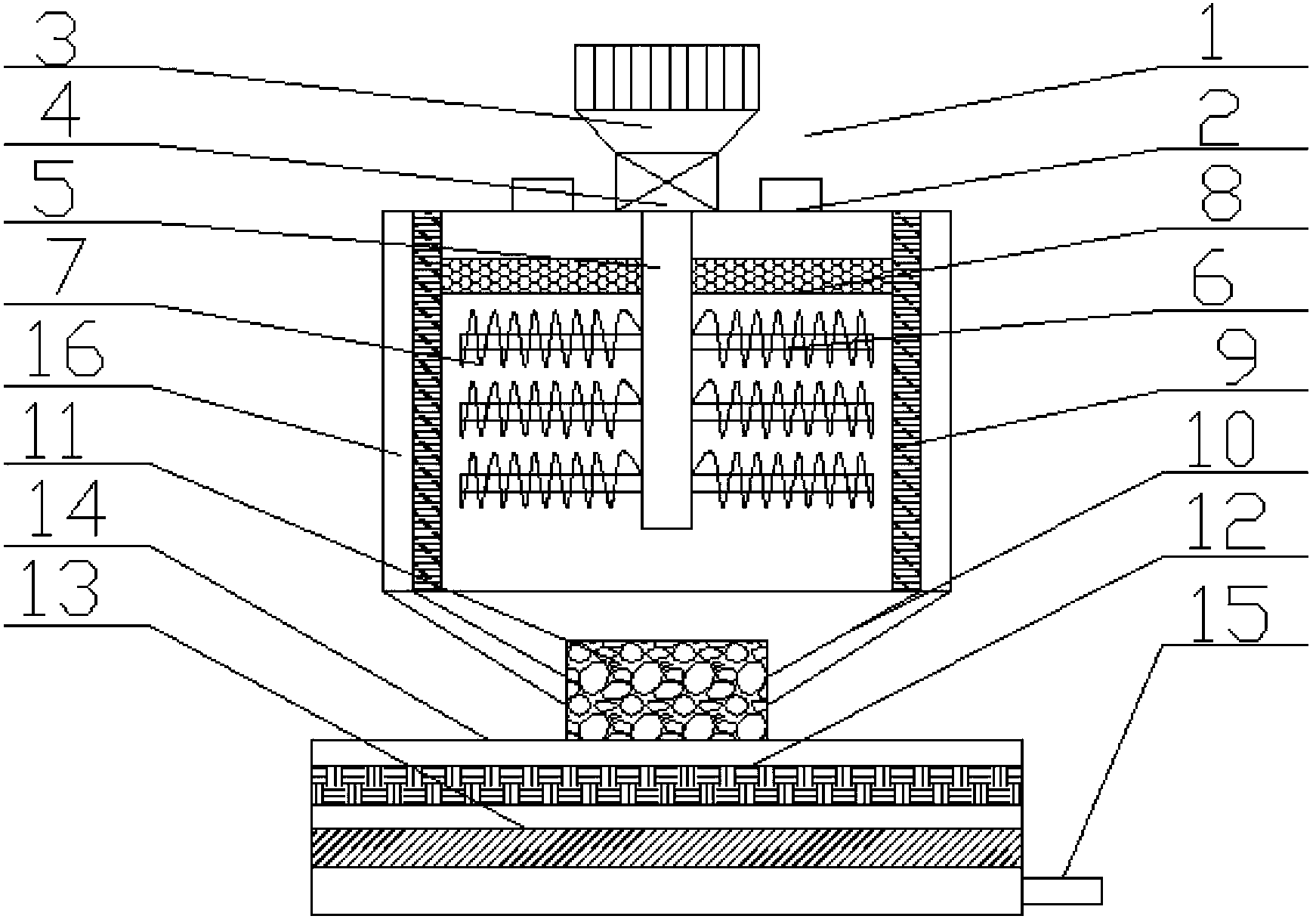

摘要附图
权利要求书
1.一种旋转式废水净化装置，它包括本体，所述本体包括进水口、变频电机、减速器和搅拌轴，其特征在于：所述本体顶部设置有进水口;所述本体上方设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有搅拌轴;所述本体内部顶端位置设置有第一过滤层;所述搅拌轴表面设置有多个横向搅拌轴;所述本体内壁设置有第二过滤层;所述本体底部设置有活性炭层;所述本体下方设置有储液池;所述储液池内部设置有一层吸附层;所述吸附层下方设置有树脂层;所述储液池外壁设置有出水口。
2.根据权利要求1所述的一种旋转式废水净化装置，其特征在于：所述第二过滤层和本体内壁之间设置有液体通道。
3.根据权利要求2所述的一种旋转式废水净化装置，其特征在于：所述液体通道通过导管和本体底部设置的活性炭层相连接。
4.根据权利要求1所述的一种旋转式废水净化装置，其特征在于：所述第一过滤层为不锈钢丝编织而成。
5.根据权利要求1所述的一种旋转式废水净化装置，其特征在于：所述横向搅拌轴表面设置有螺旋搅拌轴。
说明书
一种旋转式废水净化装置
技术领域
本实用新型涉及一种净化装置，尤其涉及一种旋转式废水净化 装置。
背景技术
目前，随着科学技术的发展，工业等领域也在快速进步，但是 随之带来的是工业污水量的急剧增多，因此实现污水的净化对环境 的保护有着十分重要的意义，工业的污水中往往包含固体杂质以及 一些有害物质，这给后期的污水净化带来很大的困难，传统的水净 化采用沉淀等方式，这种净化污水的方法不仅时间长，而且非常消 耗资源，耽误企业的时间，也大大增加了企业的生产成本。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种 旋转式废水净化装置。
本实用新型是采取以下技术方案来实现的：一种旋转式废水净 化装置，它包括本体，所述本体包括进水口、变频电机、减速器和 搅拌轴，所述本体顶部设置有进水口;所述本体上方设置有变频电 机;所述变频电机的输出部分连接有减速器;所述减速器的输出部 分连接有搅拌轴;所述本体内部顶端位置设置有第一过滤层;所述 搅拌轴表面设置有多个横向搅拌轴;所述本体内壁设置有第二过滤 层;所述本体底部设置有活性炭层;所述本体下方设置有储液池; 所述储液池内部设置有一层吸附层;所述吸附层下方设置有树脂层; 所述储液池外壁设置有出水口。
上述的一种旋转式废水净化装置，所述第二过滤层和本体内壁 之间设置有液体通道。
上述的一种旋转式废水净化装置，所述液体通道通过导管和本 体底部设置的活性炭层相连接。
上述的一种旋转式废水净化装置，所述第一过滤层为不锈钢丝 编织而成。
上述的一种旋转式废水净化装置，所述横向搅拌轴表面设置有 螺旋搅拌轴。
综上所述本实用新型具有以下有益效果：本实用新型具有结构 设计合理、净化效果好和使用方便等优点，所述第一过滤层为不锈 钢丝编织而成，可以初步过滤废水中的固体杂质，使废水更为纯净， 防止杂质对后期的废水净化造成干扰，提高了工作效率。
