申请日2015.06.17
公开(公告)日2015.11.18
IPC分类号G01N15/06
摘要
本实用新型公开了一种污水悬浮颗粒浓度在线检测系统，包括设置在SBR反应池内的多个图像采集装置;每个图像采集装置与一个微控制器连接;所有微控制器均与主控制器连接;所述主控制器与主显示模块连接。本实用新型通过采集SBR反应池中污水的图像，可以计算出污水中悬浮颗粒的浓度，并实时的播报和显示出来，可靠性高、便于安装维护。

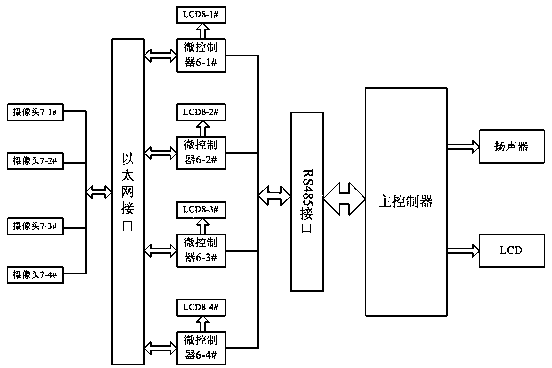

摘要附图
权利要求书
1.一种污水悬浮颗粒浓度在线检测系统，其特征在于，包括设置在SBR反应池内的多个用于采集SBR反应池各区域污水图像的图像采集装置;每个图像采集装置与一个微控制器连接;所有微控制器均与主控制器连接;所述主控制器与主显示模块连接。
2.根据权利要求1所述的污水悬浮颗粒浓度在线检测系统，其特征在于，所述图像采集装置通过以太网与所述微控制器通信。
3.根据权利要求1或2所述的污水悬浮颗粒浓度在线检测系统，其特征在于，每个微控制器与一个显示模块连接。
4.根据权利要求3所述的污水悬浮颗粒浓度在线检测系统，其特征在于，所述微控制器通过RS485总线与所述主控制器连接。
5.根据权利要求4所述的污水悬浮颗粒浓度在线检测系统，其特征在于，所述主控制器与扬声器连接。
6.根据权利要求5所述的污水悬浮颗粒浓度在线检测系统，其特征在于，所述图像采集装置为摄像头。
说明书
一种污水悬浮颗粒浓度在线检测系统
技术领域
本实用新型涉及图像处理技术，具体涉及一种污水悬浮颗粒浓度在线检测系统。
背景技术
污水中悬浮颗粒浓度是水质衡量的一个重要指标。准确实时地测量污水中悬浮颗粒浓度对准确判断排泥的时间和周期，保证水处理的出水质量具有重要的意义。目前对于污水悬浮颗粒浓度的检测主要是以人工采样为主，达不到实时检测性能。而最近几年比较流行的应用超声波和红外原理设计出来的相应的浊度计，若是对于粒度组成和密度不变的物质，还是有一定的测量效果的。但是，对于像污水这样一个时刻变化的物质，其测量准确度会大打折扣。
发明内容
本实用新型所要解决的技术问题是，针对现有技术不足，提供一种污水悬浮颗粒浓度在线检测系统。
为解决上述技术问题，本实用新型所采用的技术方案是：一种污水悬浮颗粒浓度在线检测系统，包括设置在SBR(序批式活性污泥法)反应池内的多个用于采集SBR反应池各区域污水图像的图像采集装置;每个图像采集装置与一个微控制器连接;所有微控制器均与主控制器连接;所述主控制器与主显示模块连接。
所述图像采集装置通过以太网与所述微控制器通信。
每个微控制器与一个显示模块连接，显示模块实时显示相应区域的污水悬浮颗粒浓度。
所述微控制器通过RS485总线与所述主控制器连接。
所述主控制器与扬声器连接，语音播报当前的污水悬浮颗粒浓度值。
所述图像采集装置为摄像头。
与现有技术相比，本实用新型所具有的有益效果为：本实用新型通过采集SBR反应池中污水的图像，可以计算出污水中悬浮颗粒的浓度，并实时的播报和显示出来，可靠性高、便于安装维护。
