申请日2015.06.17
公开(公告)日2015.11.18
IPC分类号E03F5/22
摘要
本实用新型公开了一种无阀隔离污水提升泵站，包括储水箱，所述储水箱内设有进口和出口，所述进口与固液分离器连接，所述固液分离器通过三通接头与储水箱内部和反冲洗隔离装置连接，所述固液分离器还与排污口连接，所述储水箱内还设置有两个提升泵和液位控制器，所述提升泵的进水口设置在储水箱内，所述提升泵的出水口与出口连接，所述液位控制器控制所述的两个提升泵的开启和关闭。本实用新型结构简单，无关闭式阀门，操作简单，维修方便。
摘要附图
权利要求书
1.无阀隔离污水提升泵站，其特征在于：包括储水箱，所述储水箱内设 有进口和出口，所述进口与固液分离器连接，所述固液分离器通过三通接头 与储水箱内部和反冲洗隔离装置连接，所述固液分离器还与排污口连接，所 述储水箱内还设置有两个提升泵和液位控制器，所述提升泵的进水口设置在 储水箱内，所述提升泵的出水口与出口连接，所述液位控制器控制所述的两 个提升泵的开启和关闭。
2.根据权利要求1所述的无阀隔离污水提升泵站，其特征在于：所述固 液分离器为过滤网。
3.根据权利要求1所述的无阀隔离污水提升泵站，其特征在于：所述的 两个提升泵的进水口均与反流装置连接。
4.根据权利要求3所述的无阀隔离污水提升泵站，其特征在于：所述反 流装置为单向流通阀。
5.根据权利要求4所述的无阀隔离污水提升泵站，其特征在于：所述储 水箱外侧设置有凹槽，所述凹槽内设置有贯通凹槽两侧的连接部，所述连接 部与单向流通阀连接。
6.根据权利要求5所述的无阀隔离污水提升泵站，其特征在于：所述单 向流通阀两端设置有快速拆接头。
7.根据权利要求1所述的无阀隔离污水提升泵站，其特征在于：所述储 水箱顶部设置有通气孔。
说明书
无阀隔离污水提升泵站
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种无阀隔离污水提升泵 站。
背景技术
雨污水中会集中大量的垃圾、树叶或树枝等杂物一并进入城市中的雨污 管道中，这些物质常常会对管道造成堵塞，使得清理较为不便。
为了解决上述麻烦，采用一些普通的污水提升泵用以分离杂物，由于雨 污管道均为地埋式管道，所以污水提升泵也需要埋入地下才能很好的节约能 源，埋入地下后，使得维修不便，并且具有较多的阀门，使用时开启，不使 用则需要关闭，大大提高了人工劳动力。
发明内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种无阀隔 离污水提升泵站，本实用新型结构简单，无关闭式阀门，操作简单，维修方 便。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方 案实现：
无阀隔离污水提升泵站，包括储水箱，所述储水箱内设有进口和出口， 所述进口与固液分离器连接，所述固液分离器通过三通接头与储水箱内部和 反冲洗隔离装置连接，所述固液分离器还与排污口连接，所述储水箱内还设 置有两个提升泵和液位控制器，所述提升泵的进水口设置在储水箱内，所述 提升泵的出水口与出口连接，所述液位控制器控制所述的两个提升泵的开启 和关闭。
进一步的，所述固液分离器为过滤网。
进一步的，所述的两个提升泵的进水口均与反流装置连接。
进一步的，所述反流装置为单向流通阀。
进一步的，所述储水箱外侧设置有凹槽，所述凹槽内设置有贯通凹槽两 侧的连接部，所述连接部与单向流通阀连接。
进一步的，所述单向流通阀两端设置有快速拆接头。
进一步的，所述储水箱顶部设置有通气孔。
本实用新型的有益效果是:
采用了两个提升泵作为动力，处理能力大大提升，并且当一个损坏时， 还有另一个保证正常运行，使得运行不间断，而反流装置解决了两个提升泵 同时运行时的反流、扰流等问题，提升效果极佳。
液位控制器保证了泵站能自动化运行，减少人力介入。

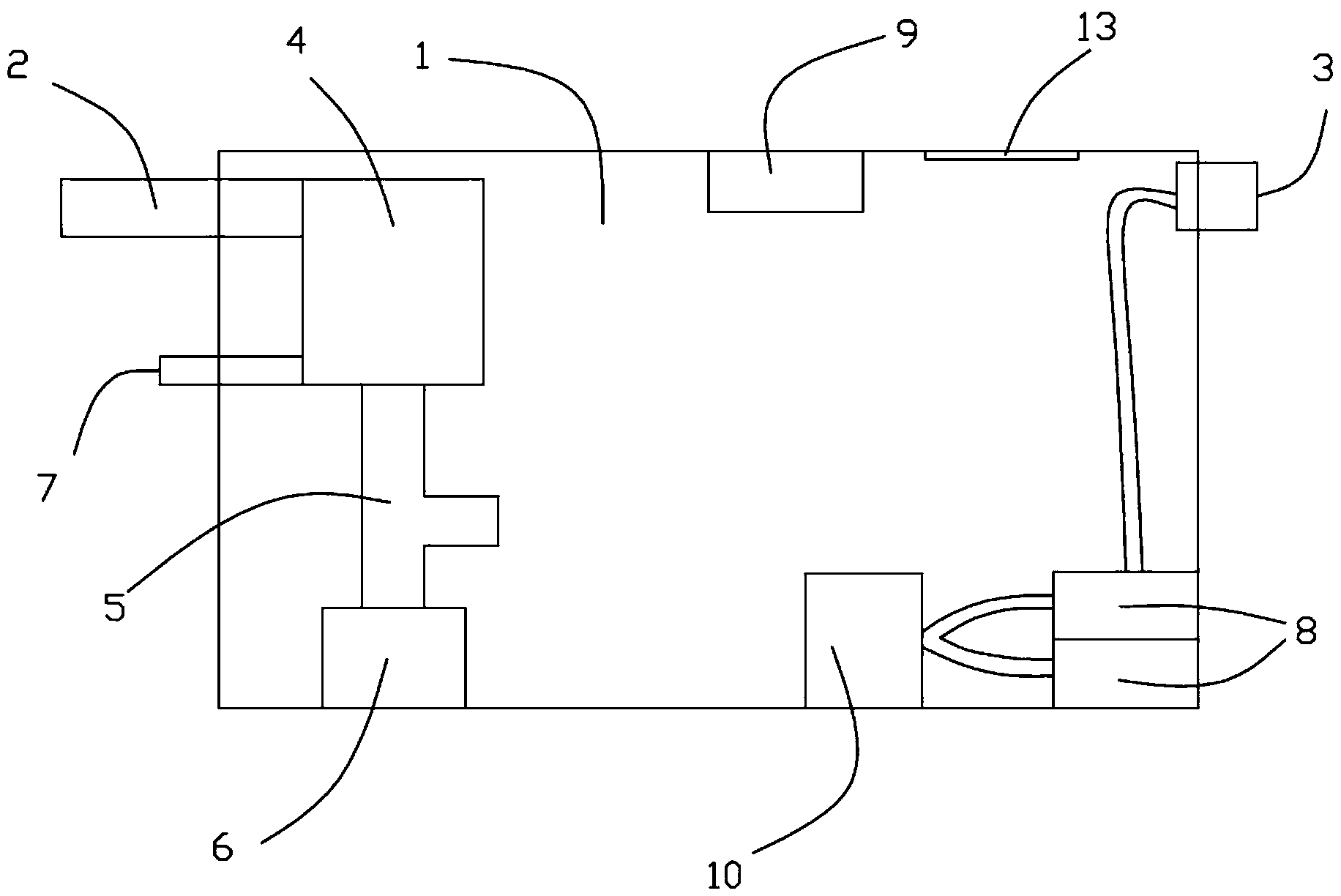

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用 新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较 佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施 例及其附图详细给出。
