本实用新型公开了一种新型的垃圾渗沥液蒸发装置，它包含原液池(1)、MVC蒸发装置(2)、离子交换装置(3)、沉淀装置(4)和污泥干燥装置(5)，所述原液池(1)的出液端通过导管与MVC蒸发装置(2)的进液端相连，所述MVC蒸发装置(2)的出液端通过导管与离子交换装置(3)的进液端相连，所述离子交换装置(3)的出液端设有排水管，所述离子交换装置(3)的底部通过导管与原液池(1)相连通。本实用新型改进后的蒸发装置在原有蒸发装置的基础上，增加了沉淀装置和污泥干燥装置，对浓缩液进行沉淀，能够减少板结，能够达到零回灌。
摘要附图
权利要求书
1.一种新型的垃圾渗沥液蒸发装置，其特征在于它包含原液池(1)、MVC蒸 发装置(2)、离子交换装置(3)、沉淀装置(4)和污泥干燥装置(5)，所述 原液池(1)的出液端通过导管与MVC蒸发装置(2)的进液端相连，所述MVC 蒸发装置(2)的出液端通过导管与离子交换装置(3)的进液端相连，所述 离子交换装置(3)的出液端设有排水管，所述离子交换装置(3)的底部通 过导管与原液池(1)相连通，所述MVC蒸发装置(2)的底部通过导管与沉 淀装置(4)相连，所述沉淀装置(4)的一端通过导管与污泥干燥装置(5) 相连，其另一端通过导管与原液池(1)相连通，所述污泥干燥装置(5)的 尾端通过导管与固废处理厂相连。
说明书
一种新型的垃圾渗沥液蒸发装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种新型的垃圾渗沥液蒸发装置。
背景技术
目前国内的垃圾渗沥液蒸发装置在使用的过程中经常会发生板结的现象， 影响正常运行，需要大量的洗机时间，在增加运维费用的同时，减少处理水量 来提高设备处理能力。
参看图1，原有的垃圾渗沥液蒸发装置的工艺流程：原液池内的原液通过 导管输送到MVC蒸发装置中，经过蒸发后的浓缩液10%通过导管回灌到填埋场， 蒸发后的蒸馏水通过导管输送到离子交换装置中，经过离子交换装置所产生的 废液通过导管回输到原液池中，达标的污水通过排水管进行排放。
实用新型内容
本实用新型目的是提供一种新型的垃圾渗沥液蒸发装置，它能有效地解决 背景技术中所存在的问题。

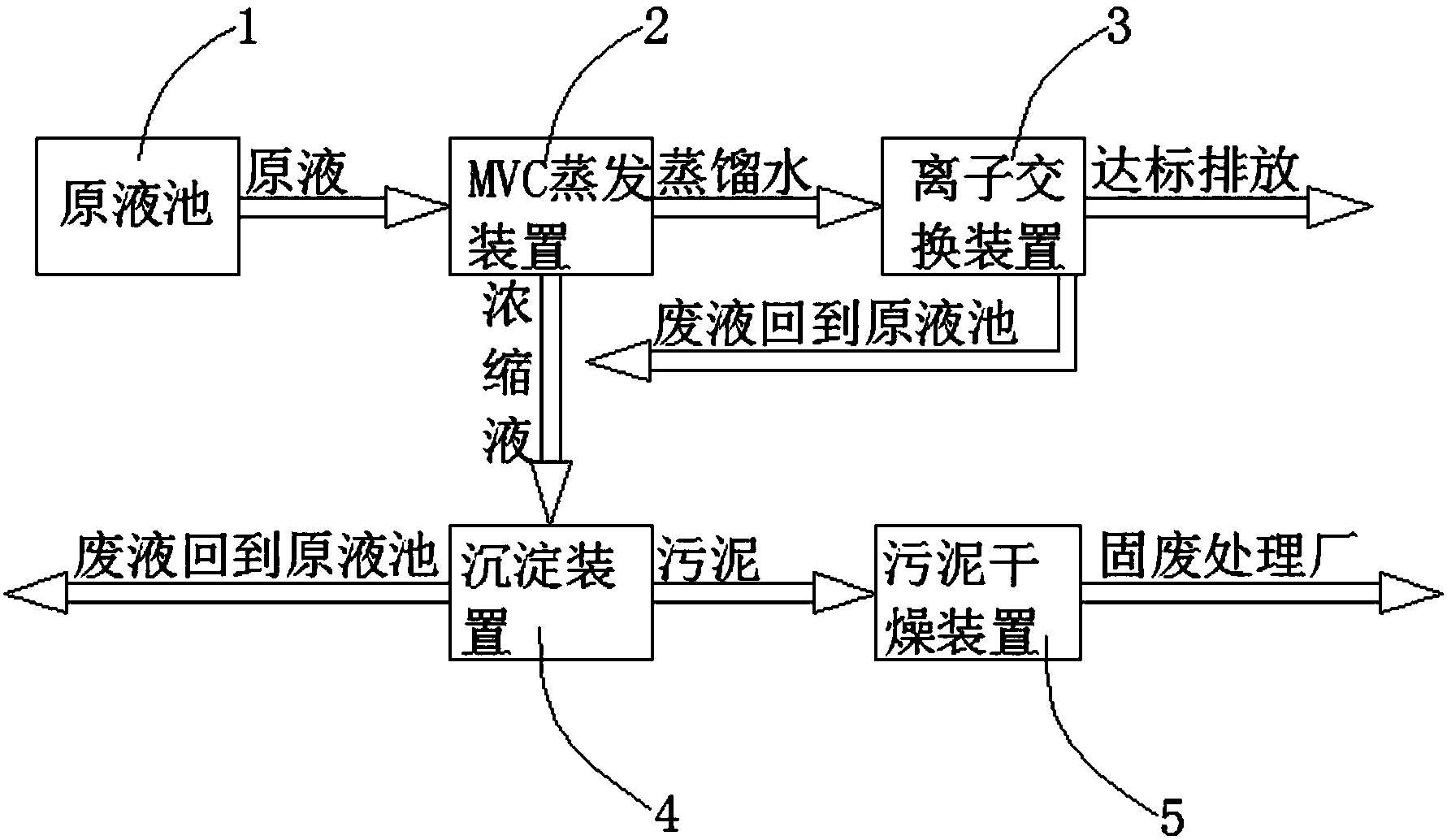

为了解决背景技术中所存在的问题，它包含原液池1、MVC蒸发装置2、离 子交换装置3、沉淀装置4和污泥干燥装置5，所述原液池1的出液端通过导管 与MVC蒸发装置2的进液端相连，所述MVC蒸发装置2的出液端通过导管与离 子交换装置3的进液端相连，所述离子交换装置3的出液端设有排水管，所述 离子交换装置3的底部通过导管与原液池1相连通，所述MVC蒸发装置2的底 部通过导管与沉淀装置4相连，所述沉淀装置4的一端通过导管与污泥干燥装 置5相连，其另一端通过导管与原液池1相连通，所述污泥干燥装置5的尾端 通过导管与固废处理厂相连。
由于采用了以上技术方案，本实用新型具有以下有益效果：改进后的蒸发 装置在原有蒸发装置的基础上，增加了沉淀装置和污泥干燥装置，对浓缩液进 行沉淀，能够减少板结，能够达到零回灌。
