申请日2015.10.24
公开(公告)日2016.04.13
IPC分类号A61H35/02
摘要
本实用新型公开了一种可移动箱式复合洗眼器，包括箱体，箱体内设置有复合洗眼器，箱体的一侧面设置有进出开口，进出开口遮盖设置有柔性防水门帘，柔性防水门帘的低端外侧设置有挡水板;挡水板的顶端高于柔性防水门帘的低端及箱体的内底面;箱体的顶端设置有储水箱，储水箱的污水出口与复合洗眼器的进水口连通，箱体的内底面设置有污水出口，污水出口通过管道与排水管道连通。该可移动箱式复合洗眼器通过将复合式洗眼器设置在可移动的箱体中，并且采用柔性防水门帘和挡水板的组合有效阻挡水珠溅出箱体，移动方便，适用于对水分控制严格的生产车间;箱体和柔性防水门帘可一定程度上延缓酸、碱、盐对洗眼系统和喷淋系统的腐蚀。
摘要附图
CN205145089U[中文]
权利要求书
1.一种可移动箱式防水洗眼器，其特征在于，包括箱体，所述箱体内设置有复合洗眼器，所述箱体的一侧面设置有进出开口，进出开口遮盖设置有柔性防水门帘，柔性防水门帘的低端外侧设置有挡水板;挡水板的顶端高于柔性防水门帘的低端及箱体的内底面;箱体的顶端设置有储水箱，储水箱的污水出口与复合洗眼器的进水口连通，箱体的内底面设置有污水出口;污水出口通过管道与箱体下方的污水储槽连通，或与排水管道连通。
2.根据权利要求1所述的可移动箱式防水洗眼器，其特征在于，所述箱体下方设置有脚轮，所述脚轮为自锁式脚轮。
3.根据权利要求1所述的可移动箱式防水洗眼器，其特征在于，所述挡水板与所述箱体之间为固定连接。
4.根据权利要求1所述的可移动箱式防水洗眼器，其特征在于，所述挡水板由固定挡板和活动挡板组合而成，固定挡板的两侧设置有竖向的导向槽，所述活动挡板插设在所述导向槽中，活动挡板通过弹性复位键与箱体或固定挡板连接。
5.根据权利要求4所述的可移动箱式防水洗眼器，其特征在于，弹性复位键为拉簧或压簧。
6.根据权利要求1所述的可移动箱式防水洗眼器，其特征在于，柔性防水门帘的两侧和进出开口两侧的箱体内表面一一对应设置有磁片或橡胶磁条。
7.根据权利要求1所述的可移动箱式防水洗眼器，其特征在于，柔性防水门帘的两侧设置有竖向滑杆，进出开口内侧的上方和下方分别设置有导轨，导轨与箱体内表面固定连接，竖向滑杆的顶端和底端分别与相应的导轨相配合，竖向滑杆之间的柔性防水门帘通过挂环与上方的导轨连接。
8.根据权利要求1所述的可移动箱式防水洗眼器，其特征在于，箱体的内底面为倾斜平面或锥面，污水出口设置在箱体的内底面低端。
说明书
一种可移动箱式防水洗眼器
技术领域
本实用新型涉及化工防护用品技术领域，具体涉及一种可移动箱式防水洗眼器。
背景技术
洗眼器是当发生有毒有害物质(如化学液体等)喷溅到工作人员身体、脸、眼或发生火灾引起工作人员衣物着火时，用于紧急情况下，暂时减缓有害物对身体的进一步侵害。常用的复合式洗眼器包括喷淋系统和洗眼系统;当化学品物质喷溅到工作人员服装或者身体上的时候，可以使用复合式洗眼器的喷淋系统进行冲洗，冲洗时间至少大于15分钟;当有害物质喷溅到工人眼部、面部、脖子或者手臂等部位时，可以使用复合式洗眼器的洗眼系统进行冲洗，冲洗时间至少大于15分钟。
复合式洗眼器一般都是设置在车间外，其原因在于复合洗眼器中喷出的水与工作人员的面部或衣物发生碰撞时，水珠四溅不易控制，不适用于室内空间。但是，将洗眼器设置在车间外往往会耽误救治时间;另外，某些地区室外温度一般较低，将复合洗眼器置于室外一般需要将洗眼器里面的积水排空，避免积水冻结进而影响洗眼器的正常使用。因此，有必要对现有技术中的复合洗眼器的结构进行改进。
实用新型内容
本实用新型的目的在于克服现有技术中存在的缺陷，提供一种防水且适用于生产车间内的可移动箱式防水洗眼器。
实现上述技术效果，本实用新型的技术方案为：一种可移动箱式防水洗眼器，其特征在于，包括箱体，所述箱体内设置有复合洗眼器，所述箱体的一侧面设置有进出开口，进出开口遮盖设置有柔性防水门帘，柔性防水门帘的低端外侧设置有挡水板;挡水板的顶端高于柔性防水门帘的低端及箱体的内底面;箱体的顶端设置有储水箱，储水箱的污水出口与复合洗眼器的进水口连通，箱体的内底面设置有污水出口;污水出口通过管道与箱体下方的污水储槽连通，或与排水管道连通。
通过将复合洗眼器设置在可移动的箱体中，通过柔性防水门帘和挡水板的组合，使洗眼和喷淋时水珠顺着门帘内表面落入箱体中，箱体配备储水箱，使其方便移动，避免洗眼器的布置受水源限制，另外污水储槽的使用也可以避免洗眼器的布置受排水管路的限制。
为了方便移动，优选的技术方案为，所述箱体下方设置有脚轮，所述脚轮为自锁式脚轮。
优选的技术方案为，所述挡水板与所述箱体之间为固定连接。
优选的技术方案还可以为，所述挡水板由固定挡板和活动挡板组合而成，固定挡板的两侧设置有竖向的导向槽，所述活动挡板插设在所述导向槽中，活动挡板通过弹性复位键与箱体或固定挡板连接。
优选的技术方案为，弹性复位键为拉簧或压簧。
柔性的防水门帘自重较轻，一般选用较厚材质的PVC门帘，为了保证使用时门帘完全挡住进出开口，优选的技术方案为，柔性防水门帘的两侧和进出开口两侧的箱体内表面一一对应设置有磁片或橡胶磁条。
优选的技术方案还可以为，柔性防水门帘的两侧设置有竖向滑杆，进出开口内侧的上方和下方分别设置有导轨，导轨与箱体内表面固定连接，竖向滑杆的顶端和底端分别与相应的导轨相配合，竖向滑杆之间的柔性防水门帘通过挂环与上方的导轨连接。
为了便于快速出水，优选的技术方案为，箱体的内底面为倾斜平面或锥面，污水出口设置在箱体的内底面低端。
本实用新型的优点和有益效果在于：
该可移动箱式防水洗眼器通过将复合式洗眼器设置在可移动的箱体中，并且采用柔性防水门帘和挡水板的组合有效阻挡水珠溅出箱体，移动方便，适用于对水分控制严格的生产车间;箱体和柔性防水门帘可一定程度上延缓酸、碱、盐对洗眼系统和喷淋系统的腐蚀;另外，生产车间温度较高，避免洗眼器中水冻结的现象。
附图说明

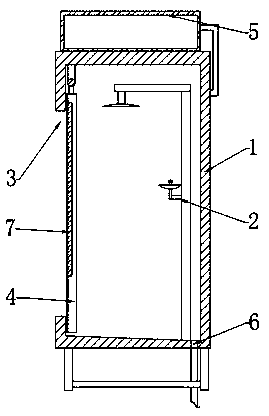

图1是本实用新型可移动箱式防水洗眼器实施例1的结构示意图;
图2是本实用新型可移动箱式防水洗眼器实施例2的结构示意图;
图3是图2中进出开口对应的箱体侧面内表面的结构示意图。
图中：1、箱体;2、复合洗眼器;3、进出开口;4、柔性防水门帘;5、储水箱;6、污水出口;7、橡胶磁条;8、污水储槽;9、脚轮;10、导向槽;11、压簧;12、竖向滑杆;13、导轨;14、挂环。
具体实施方式
下面结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。
实施例1
如图1所示，实施例1可移动箱式防水洗眼器，包括箱体1，箱体1内设置有复合洗眼器2，箱体1的一侧面设置有进出开口3，进出开口3遮盖设置有柔性防水门帘4，柔性防水门帘4的低端外侧设置有挡水板5;挡水板5的顶端高于柔性防水门帘4的低端及箱体1的内底面;箱体1的顶端设置有储水箱5，储水箱5的污水出口与复合洗眼器2的进水口连通，箱体1的内底面设置有污水出口6;污水出口6通过管道与排水管道连通。
挡水板5与箱体1之间为固定连接。
柔性防水门帘4的两侧和进出开口两侧的箱体内表面一一对应设置有橡胶磁条7。
箱体1的内底面为倾斜平面，污水出口6设置在箱体1的内底面低端。
实施例2
如图2和图3所示，实施例2与实施例1的区别在于，箱体1的污水出口通过管道与箱体1下方的污水储槽8连通;
箱体1下方设置有脚轮9，脚轮9为自锁式脚轮。
挡水板5由固定挡板5-1和活动挡板5-2组合而成，固定挡板5-1的两侧设置有竖向的导向槽10，活动挡板5-2插设在导向槽10中，活动挡板5-2通过弹性复位键与箱体1连接。
弹性复位键为压簧11，压簧11的两端分别与箱体1内底面和活动挡板5-2的底面相顶压。也可以采用拉簧代替压簧，其结构为拉簧的两端与箱体的侧面内表面和活动挡板连接。
柔性防水门帘4的两侧设置有竖向滑杆12，进出开口内侧的上方和下方分别设置有导轨13，导轨13与箱体1内表面固定连接，竖向滑杆12的顶端和底端分别与相应的导轨13相配合，竖向滑杆12之间的柔性防水门帘4通过挂环14与上方的导轨13连接。
箱体1的内底面为锥面，锥面顶点设置在与进出开口相对的侧面与箱体1内底面的夹角处，污水出口6设置在锥面顶点处。
以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
