申请日2015.06.17
公开(公告)日2015.11.11
IPC分类号C02F7/00
摘要
本实用新型公开了一种净水厂水处理跌水曝气器，包括一个曝气池，曝气池的底端设有一根原水输入管，原水输入管与设于高处的进水口相连，曝气池的底端另一侧设有出水口，原水输入管延伸至曝气池内后再与一个垂直向上延伸至曝气池中上部的曝气内水管相连，曝气内水管的外侧再套设一个跌水曝气管，跌水曝气管的上部设有进气端口，进气端口的高度大于原水输入管进水口高度，跌水曝气管的下部设有曝气出水端口;本实用新型利用进水水头压差，由套设的曝气内水管和跌水曝气管组成一个无需动力的跌水曝气装置，使进入曝气池中的水不断曝气翻腾、水中夹杂很多气泡，具有很好的曝气效果，本实用新型结构简单，造价低，无运行成本，非常适合乡村水厂使用。
摘要附图
权利要求书

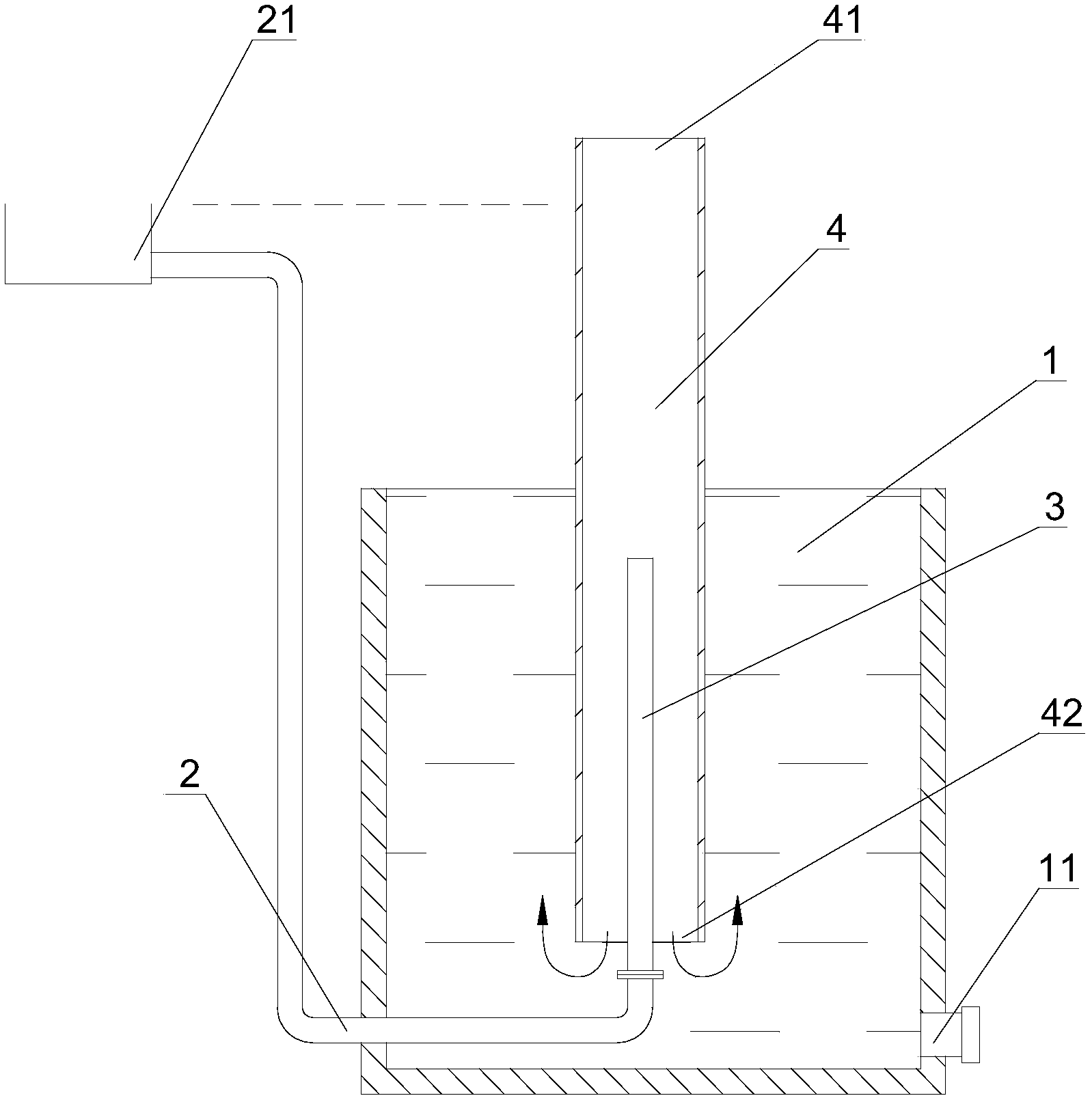

1.一种净水厂水处理跌水曝气器，其特征在于：包括一个曝气池，所述曝气池的底端设有一根原水输入管，所述原水输入管与设于高处的进水口相连，所述曝气池的底端另一侧设有出水口，所述原水输入管延伸至曝气池内再与一个垂直向上延伸至曝气池中上部的曝气内水管相连，所述曝气内水管的外侧再套设一个跌水曝气管，所述跌水曝气管的上部设有进气端口，所述进气端口的高度大于原水输入管进水口高度，所述跌水曝气管的下部设有曝气出水端口，所述曝气出水端口设于曝气池的底部。
2.根据权利要求1所述的一种净水厂水处理跌水曝气器，其特征在于：所述原水输入管进水口与跌水曝气管的曝气出水端口的高度差为5-8米以上。
3.根据权利要求1所述的一种净水厂水处理跌水曝气器，其特征在于：所述跌水曝气管的直径比曝气内水管的直径大2倍以上。
4.根据权利要求1所述的一种净水厂水处理跌水曝气器，其特征在于：所述曝气内水管和跌水曝气管由塑料水管加工而成。
说明书
一种净水厂水处理跌水曝气器
技术领域
本实用新型涉及净水厂生产技术领域，尤其涉及一种净水厂水处理跌水曝气器。
背景技术
随着农村饮水安全工程的逐步实施，乡镇、村级别的净水厂应用越来越多，这一类型的净水厂要求尽量利用乡村地表原水进行处理，净水设施造价尽量合理，运行和维护费用低，以便适合乡村使用。
在使用地表原水进行净化处理时，需要对原水进行预处理，现有技术一般采用网格絮凝及平流式沉淀池进行预处理，为了提高网格絮凝及平流式沉淀池的处理效果，以及提高后续净化过滤处理的效果，一般都会在网格絮凝及平流式沉淀池前增加曝气处理，而现有的曝气处理多采用外接电源的曝气器，这种曝气器运行时需要定期检修，使用时需要消耗电能，增加了运行维护成本。
发明内容
为克服现有技术的不足，本实用新型提供了一种结构简单可靠、运行成本低、曝气效果好的净水厂水处理跌水曝气器。
本实用新型为达到上述技术目的所采用的技术方案是：一种净水厂水处理跌水曝气器，包括一个曝气池，所述曝气池的底端设有一根原水输入管，所述原水输入管与设于高处的进水口相连，所述曝气池的底端另一侧设有出水口，所述原水输入管延伸至曝气池内再与一个垂直向上延伸至曝气池中上部的曝气内水管相连，所述曝气内水管的外侧再套设一个跌水曝气管，所述跌水曝气管的上部设有进气端口，所述进气端口的高度大于原水输入管进水口高度，所述跌水曝气管的下部设有曝气出水端口，所述曝气出水端口设于曝气池的底部;利用进水水头压差，由套设的曝气内水管和跌水曝气管组成一个无需动力的跌水曝气装置，使进入曝气池中的水不断曝气翻腾、水中夹杂很多气泡，具有很好的曝气效果。
作为优选的，所述原水输入管进水口与跌水曝气管的曝气出水端口的高度差为5-8米以上。
所述跌水曝气管的直径比曝气内水管的直径大2倍以上。
所述曝气内水管和跌水曝气管由塑料水管加工而成。
本实用新型的有益效果是：采用上述结构后，利用进水水头压差，由套设的曝气内水管和跌水曝气管组成一个无需动力的跌水曝气装置，随着原水不断流经跌水曝气管的曝气出水端口输出时，跌水曝气管上部的进气端口的大量空气会被抽吸混合到水中，在水中产生很多水泡，具有很好的曝气效果，原水输入管水头高度与跌水曝气管的曝气出水端口的高度差越大，曝气作用越好;本实用新型结构简单，造价低，无运行成本，非常适合乡村水厂使用。
