申请日2015.07.15
公开(公告)日2016.01.06
IPC分类号E03F5/04; E03F5/14; E03C1/122
摘要
本实用新型公开一种多用途排除填层内积水处理器及处理系统;采用的技术方案为：一种排水系统的填层内积水处理器，包括上积水收集盘和下积水收集盘，所述上积水收集盘设置在下积水收集盘上，所述上积水收集盘为设置有排水槽，所述排水槽内设置有多个进水孔;所述下积水收集盘的结构为：包括底板和集水槽，所述集水槽竖直设置在底板上，所述集水槽内设置有滤芯，所述集水槽的侧面或底面设置有至少一个出水孔，所述出水孔的外部插装有排水管，所述排水管将出水孔内流出的水排走;本实用新型广泛应用于填层内积水处理领域。
权利要求书

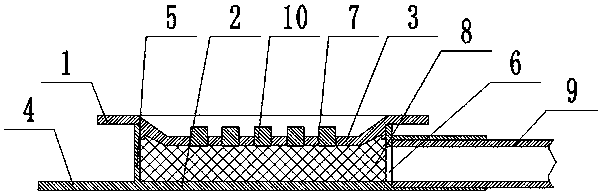

1.一种排水系统的填层内积水处理器，其特征在于，包括上积水收集盘(1)和下积水收集盘(2)，所述上积水收集盘(1)设置在下积水收集盘(2)上，所述上积水收集盘(1)为设置有排水槽(3)，所述排水槽(3)内设置有多个进水孔(7);
所述下积水收集盘(2)的结构为：包括底板(4)和集水槽(5)，所述集水槽(5)竖直设置在底板(4)上，所述集水槽(5)内设置有滤芯(8)，所述集水槽(5)的侧面或底面设置有至少一个出水孔(6)，所述出水孔(6)的外部插装有排水管(9)，所述排水管(9)将出水孔(6)内流出的水排走;
所述上积水收集盘(1)的排水槽(3)套装在集水槽(5)上。
2.根据权利要求1所述的一种排水系统的填层内积水处理器，其特征在于，所述排水槽(3)为平板结构，或为凹形的板状结构。
3.根据权利要求1或2所述的一种排水系统的填层内积水处理器，其特征在于，所述进水孔(7)上均插装有堵头(10)，所述堵头(10)为防水层验收做蓄水实验用。
4.一种利用如权利要求1所述的填层内积水处理器组成的排水处理系统，其特征在于，包括积水处理器、三通管(11)和立管预埋件(12)，所述立管预埋件(12)与结构板(13)一起浇注，所述三通管(11)匹配插装在立管预埋件(12)内，所述三通管(11)的支管与排水管(9)连通，所述积水处理器位于结构板(13)的上端，所述结构板(13)的上端设置有找平层(14)，所述找平层(14)将积水处理器掩埋固定，所述找平层(14)的上表面高度与积水处理器的上表面高度齐平，所述找平层(14)的上端设置有防水层(15)。
5.根据权利要求4所述的排水处理系统，其特征在于，所述立管预埋件(12)的结构为：包括预埋件本体(121)、上偏心管(122)和下偏心管(123)，所述预埋件本体(121)为空心的柱体结构，所述预埋件本体(121)作为预埋件与结构板(13)浇注在一起，所述预埋件本体(121)的上、下端与结构板(13)的上下侧对应齐平，所述上偏心管(122)和下偏心管(123)对应插装在预埋件本体(121)的上、下端，所述上偏心管(122)和下偏心管(123)的上端均设置有凸缘(124)，所述凸缘(124)的外径大于预埋件本体(121)的内径，防止上偏心管(122)和下偏心管(123)掉进预埋件本体(121)内，所述上偏心管(122)和下偏心管(123)的轴线重合，所述上偏心管(122)和下偏心管(123)内用于插装三通管(11)。
6.根据权利要求4或5所述的排水处理系统，其特征在于，所述三通管(11)可用四通管或五通管替换。
说明书
一种排水系统的填层内积水处理器及处理系统
技术领域
本实用新型一种排水系统的填层内积水处理器及处理系统，属于排水系统填层内积水处理装置技术领域。
背景技术
现在建筑行业的排水系统，尤其是卫生间排水系统，地热系统，结构板至完成面至少有100mm～200mm的填层，一些用水器具如：马桶、淋浴、洗面盆、墩布池、妇洁器、洗衣机等的排水管道都是穿过完成面设置在100mm～200mm的填层内，这样随着使用时间的延长，人为踏踩，防水材料老化等原因，安装用水器具的给、排水水管穿过的地方，都会往填层内渗水，(如地砖连接处、水管穿过地砖四周等)。处理填层内积水采用在排水立管上安装积水处理器方法解决。但是排水立管材质不同，积水器制作方法，就很大不同。如：立管材质PVC、双壁螺旋管，积水处理器可用PVC材料制作，很容易做到，但立管材料是铸铁，PE管、聚丙稀管制做积水器就困难了，排水管在室外管道井内那就更困难了。
实用新型内容
本实用新型主要针对排水系统立管材质如铸铁管，PE管，聚丙稀管，排水立管在管道井内设置等情况，排除填层内积水困难的问题，提供一种多用途排除填层内积水处理器及处理系统。
为了解决上述技术问题，本实用新型采用的技术方案为：一种排水系统的填层内积水处理器，包括上积水收集盘和下积水收集盘，所述上积水收集盘设置在下积水收集盘上，所述上积水收集盘为设置有排水槽，所述排水槽内设置有多个进水孔;
所述下积水收集盘的结构为：包括底板和集水槽，所述集水槽竖直设置在底板上，所述集水槽内设置有滤芯，所述集水槽的侧面或底面设置有至少一个出水孔，所述出水孔的外部插装有排水管，所述排水管将出水孔内流出的水排走。
所述上积水收集盘的排水槽套装在集水槽上。
所述排水槽为平板结构，或为凹形的板状结构。
所述进水孔上均插装有堵头，所述堵头为防水层验收做蓄水实验用。
一种利用填层内积水处理器组成的排水处理系统，包括积水处理器、三通管和立管预埋件，所述立管预埋件与结构板一起浇注，所述三通管匹配插装在立管预埋件内，所述三通管的支管与排水管连通，所述积水处理器位于结构板的上端，所述结构板的上端设置有找平层，所述找平层将积水处理器掩埋固定，所述找平层的上表面高度与积水处理器的上表面高度齐平，所述找平层的上端设置有防水层。
所述立管预埋件的结构为：包括预埋件本体、上偏心管和下偏心管，所述预埋件本体为空心的柱体结构，所述预埋件本体作为预埋件与结构板浇注在一起，所述预埋件本体的上、下端与结构板的上下侧对应齐平，所述上偏心管和下偏心管对应插装在预埋件本体的上、下端，所述上偏心管和下偏心管的上端均设置有凸缘，所述凸缘的外径大于预埋件本体的内径，防止上偏心管和下偏心管掉进预埋件本体内，所述上偏心管和下偏心管的轴线重合，所述上偏心管和下偏心管内用于插装三通管。
所述三通管可用四通管或五通管替换。
本实用新型与现有技术相比具有的有益效果是：本实用新型将积水处理器安装在结构板上面，找平层≥0.006坡度和上积水收集盘上边保持同一个平面，防水层完成后，蓄水验收，24小时无渗漏合格，拔掉堵头把蓄水排出，排除蓄水和排除积水一样。积水通过上积水收集盘中排水槽底部的进水孔排出，经过滤芯的过滤密封材料自动排出积水，过滤材料把填层内的微小颗粒物挡住不能随水流走，填层内充填物不会流失，这样不会填层内造成空洞，造成塌陷现象。因此与背景相比，本新型新型是独立排水系统，不与任何管道连接，在一层排出室外，自动排除积水独立系统，不会把有害气体返回室内，适应性广。
