申请日2015.07.15
公开(公告)日2016.01.13
IPC分类号F04D13/08; F04D29/42; F04D29/24; F04D29/00
摘要

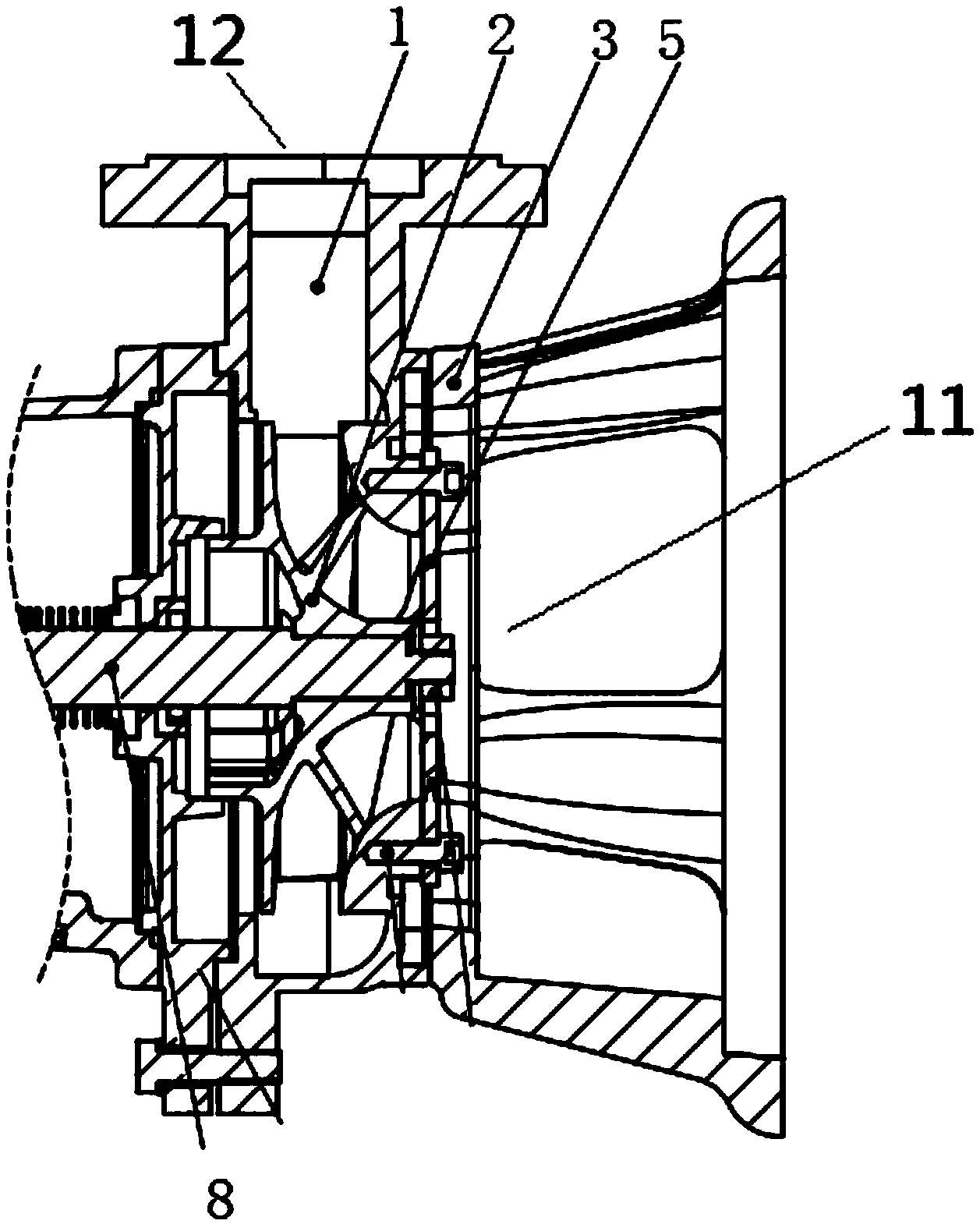

本实用新型涉及一种双螺旋污水污物潜水电泵，包括底座、泵体、叶轮以及通过一转动轴带动所述叶轮转动的电动机，所述泵体的进口与出口方向相互垂直，所述叶轮由两个螺旋式叶片组成，每一所述叶片包括进口端和出口端，沿所述转动轴方向轴顺时针方向扭曲螺旋，形成2-4层的螺旋面。本实用新型的双螺旋污水污物潜水电泵包括由于叶轮仅由两个螺旋式叶片组成，且每一所述叶片沿所述转动轴方向轴顺时针方向扭曲螺旋，形成的螺旋在2-4层圈，这样形成的流体流道空间很大，流道相对长度适中，易于杂物，特别是柔性杂物通过，不易堵塞，而且，这种叶轮的效率，与其它双螺旋污水污物潜水电泵相比效率明显提高，性能也良好，在大流量或高扬程时，输入功率都是平稳的，不会产闭式叶轮大流量时超功率的问题出现，可以在各个扬程所需点使用，特别适合排污。
权利要求书
1.双螺旋污水污物潜水电泵，包括：
底座，
设置在所述底座上的泵体;
设置在所述泵体内的叶轮;
通过一转动轴带动所述叶轮转动的电动机;
其特征在于，
所述泵体的进口与出口方向相互垂直，所述叶轮由两个螺旋式叶片组成，每一所述叶片包括进口端和出口端，沿所述转动轴方向轴顺时针方向扭曲螺旋，形成2-4层的螺旋面。
2.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述叶片形成的螺旋面是2层。
3.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述每一叶片的进口端形成与所述转动轴垂直的边。
4.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述每一叶片的进口端形成与所述转动轴垂直的面。
5.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述每一叶片的出口端形成与所述转动轴平行的边。
6.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述每一叶片的出口端形成与所述转动轴平行的面。
7.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述叶片从所述进口端到所述出口端螺旋环绕展开角度范围在220°到360°。
8.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，所述叶片的直径D与叶片沿轴向的厚度H比H/D为3-6。
9.如权利要求1所述的双螺旋污水污物潜水电泵，其特征在于，在所述叶轮的前端设有用来切割进入叶轮前的污水中含有的杂物的切割装置。
10.如权利要求9所述的双螺旋污水污物潜水电泵，其特征在于，所述切割装置是形成在每一叶片的进口端的刀刃。
11.如权利要求9所述的双螺旋污水污物潜水电泵，其特征在于，所述切割装置设有若干切割刀，所述切割刀沿叶轮的径向方向延展布置。
12.如权利要求11所述的双螺旋污水污物潜水电泵，其特征在于，所述切割装装置是一圆形刀盘，所述刀盘设有内圈和外圈，所述切割刀沿叶轮的径向方向延展形成在所述内圈和外圈之间，在所述切割刀迎接水流的一边设有刀刃。
13.如权利要求12所述的双螺旋污水污物潜水电泵，其特征在于，每一所述切割刀的两边都设有刀刃。
14.如权利要求13所述的双螺旋污水污物潜水电泵，其特征在于，所述刀刃是连续的。
15.如权利要求13所述的双螺旋污水污物潜水电泵，其特征在于，所述刀刃是间隔的，由若干个尖端刀刃组成。
16.如权利要求12所述的双螺旋污水污物潜水电泵，其特征在于，在每一所述外圈的里面设有切割刀刃。
说明书
双螺旋污水污物潜水电泵
技术领域
本实用新型涉及一种水泵，特别是用于排污的潜水电泵。
背景技术
目前市场上的污水潜水电泵以及污水切割排污泵主要采用传统结构的半开式离心叶轮或闭式离心叶轮。由于以上两种叶轮的结构原因，半开式离心叶轮在满足水泵在大流量及有效的颗粒物通过能力外，水泵的扬程相对偏低，应用范围受到限制。闭式离心叶轮很好地解决了扬程不高的问题，但是，污水中颗粒物的通过率较低，也就是容易被颗粒杂物堵塞，以及在大流量低扬程的使用环境下电机容易超功率运行，超功率运行会使电机更容易发热，这样长时间运行容易降低电机使用寿命，甚至引起电机烧毁。因此，人们一直在寻找一种流程与扬程都可以，但颗粒物通过能力又很高的排污泵。
在污水处理及污水提升领域的使用环境中，水里往往会出现稻草、毛巾、工作手套、口罩等棉质污物，也会出现避孕套、橡胶手套等具有柔韧性的污物或杂物，甚至会出现畜牧类粪便、家禽类羽毛等恶劣的工作环境。如果使用传统的半开式及开式离心叶轮，上述污物进入泵体后很快会缠绕在叶轮上，造成叶轮卡死，水泵停止工作。为此，目前市场上的污水切割泵都是在污水潜水电泵的基础上，在叶轮前端另设一个或多个切割装置，这也大大增加了制造成本。特别，由于使用的还是传统的半开式叶轮，在水泵的性能方面并没有提高，甚至在切割过程中性能变弱，导致功耗增大，从而恶劣环境中使用时容易导致电机烧毁。
公开号为CN201013653Y的中国本实用新型专利公开了一种适用于各种排污场所的切割式污水污物潜水电泵，包括有电机、泵体、电泵的密封组件和切割装置，其中切割装置由叶轮和安装在泵体进水口位置处的切割盘组成，切割盘上开设有入水口，利用切割盘上的锯齿形刀刃与叶片内侧端上的刀头，以及切割盘表面上的半圆形斜槽棱边与叶片外侧棱边，相互形成锯割和剪切，将介质中的杂物进行切割等，避免了杂物在刃口产生滑移、堆积而导致切割效果下降的弊端，这种切割盘上的锯齿形刀刃，由于刀刃不是在泵入口的径向布置，切块杂物效果不理想，而且，该专利公开的泵的叶轮是一离心泵，流道本身就很狭窄，排污的效果并不理想。
在国家标准上轴流泵与污水排污泵就是两种不同的泵。轴流泵排污泥及水混合物,流量大，扬程低，而污水排污泵主要是小型项目的污水排放，因为污水中使用环境比较恶劣会有杂物进入。CN102434487中国实用新型专利公开了一种双螺旋轴流泵叶轮设计方法，其双螺旋叶片能够改善叶轮平衡效果，减小泵运行时的振动和噪声，但这种按照轴流(进出口方向一致)泵的螺旋叶片不适合也并没有用在小型潜水离心电泵上。
实用新型内容
本实用新型要解决的技术问题是提供一种效率高且可有效排出带有柔性污物等杂质的双螺旋污水污物潜水电泵。
为达到上述目的，本实用新型的技术方案如下：
双螺旋污水污物潜水电泵，包括：
底座，
设置在所述底座上的泵体;
设置在所述泵体内的叶轮;
通过一转动轴带动所述叶轮转动的电动机;
所述泵体的进口与出口方向相互垂直，所述叶轮由两个螺旋式叶片组成，每一所述叶片包括进口端和出口端，沿所述转动轴方向轴顺时针方向扭曲螺旋，形成2-4层的螺旋面。
在本实用新型的一个实施例中，所述叶片形成的螺旋面是2层。
在本实用新型的一个实施例中，所述每一叶片的进口端形成与所述转动轴垂直的边。
在本实用新型的一个实施例中，所述每一叶片的进口端形成与所述转动轴垂直的面。
在本实用新型的一个实施例中，所述每一叶片的出口端形成与所述转动轴平行的边。
在本实用新型的一个实施例中，所述每一叶片的出口端形成与所述转动轴平行的面。
在本实用新型的一个实施例中，所述叶片从所述进口端到所述出口端螺旋环绕展开角度范围在220°到360°。
在本实用新型的一个实施例中，所述叶片的直径D与叶片沿轴向的厚度H比H/D为3-6。
在本实用新型的一个实施例中，在所述叶轮的前端设有用来切割进入叶轮前的污水中含有的杂物的切割装置。
在本实用新型的一个实施例中，所述切割装置是形成在每一叶片的进口端的刀刃。
在本实用新型的一个实施例中，所述切割装置设有若干切割刀，所述切割刀沿叶轮的径向方向延展布置。
在本实用新型的一个实施例中，所述切割装装置是一圆形刀盘，所述刀盘设有内圈和外圈，所述切割刀沿叶轮的径向方向延展形成在所述内圈和外圈之间，在所述切割刀迎接水流的一边设有刀刃。
在本实用新型的一个实施例中，每一所述切割刀的两边都设有刀刃。
在本实用新型的一个实施例中，所述刀刃是连续的。
在本实用新型的一个实施例中，所述刀刃是间隔的，由若干个尖端刀刃组成。
在本实用新型的一个实施例中，在每一所述外圈的里面设有切割刀刃。
通过上述技术方案，本实用新型的有益效果是：
本实用新型的双螺旋污水污物潜水电泵包括由于叶轮仅由两个螺旋式叶片组成,，且每一所述叶片沿所述转动轴方向轴顺时针方向扭曲螺旋，形成的螺旋在2-4层圈，在所述泵体的进口与出口方向相互垂直的情况下，这样形成的流体流道空间很大，流道相对长度也适中，易于杂物，特别是柔性杂物的通过，不易造成堵塞，而且，这种叶轮的效率，与其它双螺旋污水污物潜水电泵相比效率明显提高，性能也良好，在大流量或高扬程时，输入功率都是平稳的，不会产生闭式叶轮大流量时超功率的问题出现，可以在各个扬程所需点使用，特别适合潜水电泵的排污。
