申请日2015.08.25
公开(公告)日2016.01.20
IPC分类号B01D29/33; B01D29/52; B01D29/66
摘要
本实用新型公开了一种电泳废水净化过滤器的自动除污装置，其包括：气体输出组件，净化过滤器包括：第一开关阀、第二开关阀、第三开关阀、壳体及若干滤芯。壳体包括上面板、下面板及侧板。上面板与下面板并行设置，上面板覆于侧板的第一端部，下面板覆于侧板的第二端部。若干滤芯设在侧板内，且滤芯的第一端部抵接于上面板，滤芯的第二端部抵接于下面板。上面板对应滤芯的中空位置处设有第一通孔，下面板对应滤芯的中空位置处设有第二通孔，第二通孔与排水管连通。第一开关阀设在排水管上。气体输出组件与上面板的第一通孔均连通，侧板的上部设有进水口，第二开关阀设在进水口处，侧板的下部设有用于排出污垢的排污口，第三开关阀设在排污口处。
权利要求书

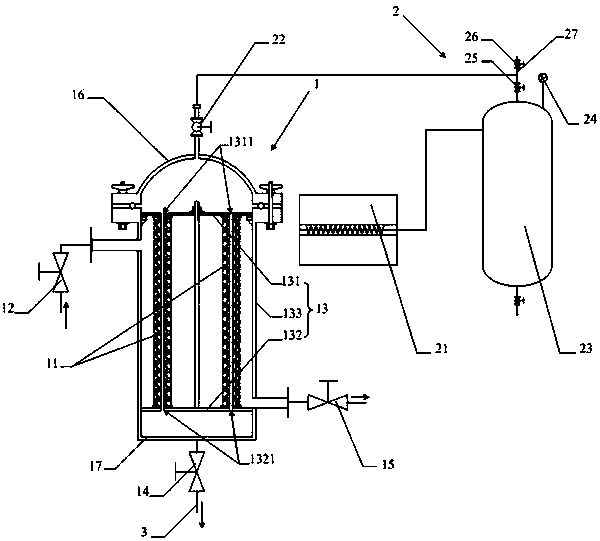

1.一种电泳废水净化过滤器的自动除污装置，其特征在于，包括：用于输出压缩气体的气体输出组件，净化过滤器包括：若干用于过滤电泳废水的滤芯，第一开关阀，第二开关阀，第三开关阀，以及用于安装若干所述滤芯的壳体;若干所述滤芯呈两端开口中空设置，所述壳体包括上面板、下面板及侧板;其中，所述上面板与下面板并行设置，所述侧板呈管状设置，所述上面板覆于所述侧板的第一端部并与所述侧板连接，所述下面板覆于所述侧板的第二端部并与所述侧板连接;若干所述滤芯设在所述侧板内，且滤芯的第一端部抵接于所述上面板，滤芯的第二端部抵接于所述下面板;所述上面板对应所述滤芯的中空位置处设有第一通孔，所述下面板对应所述滤芯的中空位置处设有第二通孔，所述第二通孔与排水管连通;所述第一开关阀设在所述排水管上;所述气体输出组件的气体输出端与所述上面板的第一通孔均连通，所述侧板的上部设有进水口，所述第二开关阀设在所述进水口处，所述侧板的下部设有用于排出污垢的排污口，所述第三开关阀设在所述排污口处。
2.如权利要求1所述的电泳废水净化过滤器的自动除污装置，其特征在于，所述气体输出组件包括用于压缩空气的空气压缩机，第四开关阀，以及用于存储气体的储气罐;所述空气压缩机的压缩气体输出端与所述储气罐的进气口连通，所述储气罐的出气口经所述第四开关阀与所述上面板的第一通孔连通。
3.如权利要求2所述的电泳废水净化过滤器的自动除污装置，其特征在于，气体输出组件还包括气压计、第五开关阀、第六开关阀及排气管，所述气压计设在所述储气罐的出气口处，所述第五开关阀设在所述储气罐的出气口，所述排气管与所述第五开关阀连接，且所述第六开关阀设在所述排气管上。
4.如权利要求1~3任一项所述的电泳废水净化过滤器的自动除污装置，其特征在于，所述壳体还包括呈半球状设置的盖板，所述盖板与所述上面板密封连接以形成进气腔，所述盖板上设有进气口，该进气口与所述气体输出组件的气体输出端连通。
5.如权利要求1~3任一项所述的电泳废水净化过滤器的自动除污装置，其特征在于，所述壳体还包括集水槽，所述集水槽与所述下面板密封连接，所述集水槽的底部设有用于排水的出水口，所述出水口与排水管连通。
说明书
电泳废水净化过滤器的自动除污装置
技术领域
本实用新型涉及电泳技术领域，尤其涉及一种电泳废水净化过滤器的自动除污装置。
背景技术
电泳设备在工件电镀过程中，会排放出黑色的废水。黑色的废水中含有对环境重度污染的物质。若将黑色的废水直接排出，会对自然环境造成严重的污染。目前的常用电泳废水净化过滤器进行过滤净化。过滤后的废渣会堵塞在净化过滤器中。操作员需要将净化过滤器的滤芯拆下进行除污清理，步骤繁琐且效率不高。
实用新型内容
本实用新型主要的目的在于：提供一种无须拆卸净化过滤器的滤芯即可进行除污清理操作，从而提高清理效率的电泳废水净化过滤器的自动除污装置。
为实现上述目的，本实用新型提供一种电泳废水净化过滤器的自动除污装置，该电泳废水净化过滤器的自动除污装置包括：用于输出压缩气体的气体输出组件，净化过滤器包括：若干用于过滤电泳废水的滤芯，第一开关阀，第二开关阀，第三开关阀，以及用于安装若干所述滤芯的壳体;若干所述滤芯呈两端开口中空设置，所述壳体包括上面板、下面板及侧板;其中，所述上面板与下面板并行设置，所述侧板呈管状设置，所述上面板覆于所述侧板的第一端部并与所述侧板连接，所述下面板覆于所述侧板的第二端部并与所述侧板连接;若干所述滤芯设在所述侧板内，且滤芯的第一端部抵接于所述上面板，滤芯的第二端部抵接于所述下面板;所述上面板对应所述滤芯的中空位置处设有第一通孔，所述下面板对应所述滤芯的中空位置处设有第二通孔，所述第二通孔与排水管连通;所述第一开关阀设在所述排水管上;所述气体输出组件的气体输出端与所述上面板的第一通孔均连通，所述侧板的上部设有进水口，所述第二开关阀设在所述进水口处，所述侧板的下部设有用于排出污垢的排污口，所述第三开关阀设在所述排污口处。
优选地，所述气体输出组件包括用于压缩空气的空气压缩机，第四开关阀，以及用于存储气体的储气罐;所述空气压缩机的压缩气体输出端与所述储气罐的进气口连通，所述储气罐的出气口经所述第四开关阀与所述上面板的第一通孔连通。
优选地，气体输出组件还包括气压计、第五开关阀、第六开关阀及排气管，所述气压计设在所述储气罐的出气口处，所述第五开关阀设在所述储气罐的出气口，所述排气管与所述第五开关阀连接，且所述第六开关阀设在所述排气管上。
优选地，所述壳体还包括呈半球状设置的盖板，所述盖板与所述上面板密封连接以形成进气腔，所述盖板上设有进气口，该进气口与所述气体输出组件的气体输出端连通。
优选地，所述壳体还包括集水槽，所述集水槽与所述下面板密封连接，所述集水槽的底部设有用于排水的出水口，所述出水口与排水管连通。
本实用新型提供的电泳废水净化过滤器的自动除污装置，该自动除污装置中的气体输出组件输出具有一定压强的气体。净化过滤器中的滤芯的中空位置与上面板的第一通孔连通，且滤芯的中空位置与下面板的第二通孔连通。侧板的下部设有排污口。当需要清理净化过滤器的污垢时，关闭进水口和出水口的开关阀，打开排污口中的第三开关阀。气体输出组件向上面板的第一通孔输出压缩气体。压缩气体经第一通孔进入到滤芯内，且该压缩气体由滤芯内流向滤芯外表面。在气体的气压作用下，滤芯外表面的污垢将会脱落。气体再将脱落的污垢由排污口吹出。本实用新型无须拆卸滤芯即可实现污垢清理，从而提高了除污效率。
