申请日2015.08.25
公开(公告)日2016.01.27
IPC分类号G01F23/30
摘要
本实用新型涉及一种污水池水位报警装置，特别是一种防止污水池污水溢出的报警装置，包括污水池，在污水池旁边通过铰接座铰接着杠杆，其中杠杆一端的杠杆臂位于污水池上方，该杠杆臂的端部通过连杆固接着浮子，杠杆另一端的杠杆臂端部设置着配重和向下的折弯臂，折弯臂的下端与限位开关相配合，限位开关通过导线连接着电铃。其结构简单，性能稳定，可以在污水池水位到最高位时，报警提醒，省时省力，减少工人的劳动强度，保证工人的安全，降低人工成本。
权利要求书

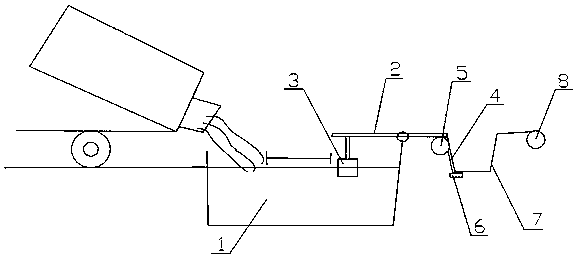

1.一种防止污水池污水溢出的报警装置，包括污水池(1)，其特征是：在污水池(1)旁边通过铰接座铰接着杠杆(2)，其中杠杆(2)一端的杠杆臂位于污水池(1)上方，该杠杆臂的端部通过连杆固接着浮子(3)，杠杆(2)另一端的杠杆臂端部设置着配重(5)和向下的折弯臂(4)，折弯臂(4)的下端与限位开关(6)相配合，限位开关(6)通过导线(7)连接着电铃(8)。
说明书
一种防止污水池污水溢出的报警装置
技术领域
本实用新型涉及一种污水池水位报警装置，特别是一种防止污水池污水溢出的报警装置。
背景技术
车辆在卸污水时容易造成污水溢出，为避免影响生产和造成环境污染，驾驶员和现场人员必须轮流不间断的在卸水口边观察水位上涨情况，不但耗时费力，增加了职工的劳动强度，由于频繁上下车辆，也容易造成人员跌落受伤。
实用新型内容
本实用新型的目的在于提供一种防止污水池污水溢出的报警装置，其结构简单，性能稳定，可以在污水池水位到最高位时，报警提醒，省时省力，减少工人的劳动强度，保证工人的安全，降低人工成本。
本实用新型的目的是这样实现的：一种防止污水池污水溢出的报警装置，包括污水池，在污水池旁边通过铰接座铰接着杠杆，其中杠杆一端的杠杆臂位于污水池上方，该杠杆臂的端部通过连杆固接着浮子，杠杆另一端的杠杆臂端部设置着配重和向下的折弯臂，折弯臂的下端与限位开关相配合，限位开关通过导线连接着电铃。
本实用新型的工作原理：
本实用新型通过液面的高低来推动在液面的浮子，同时利用杠杆原理控制连接在另一端的限位开关，从而控制电铃通电，发出警报，提醒工作人员。
本实用新型产生的积极效果：
本实用新型有效的解决了困扰多年的难题，同时避免了影响生产和环境污染，减少了职工的劳动强度，增加了工作安全系数，降低了人工成本。
本实用新型结构简单，性能稳定，实现了在污水池水位到最高位时，报警提醒，省时省力，减少了工人的劳动强度，保证了工人的安全，降低了人工成本。
