申请日2015.06.18
公开(公告)日2016.01.06
IPC分类号C02F9/14
摘要
高效生物化学污水处理装置，本实用新型涉及环境保护技术领域，尤其是指边远小城镇的生活废水高效生物化学处理装置。是通过如下技术方案实现的：本实用新型包括箱体，箱体由生物反应池、化学处理池、沉淀池构成，生物反应池设置于最外围，化学处理池居中，沉淀池居内，三者通过底部的管道相连，生物反应池与外部的生活污水进水管相连接，沉淀池与外部的排水管道相连接。由于釆用箱式构造，投入成本低，且集生化、化学处理、物理沉淀为一体，具有投资成本低、运行费用低、低维持技术、低耗电、出水水质好，实现水循环再生利用，环境效益突出的优点，尤其是在我国广大农村中小城镇污水处理建设中具有广阔的应用前景。

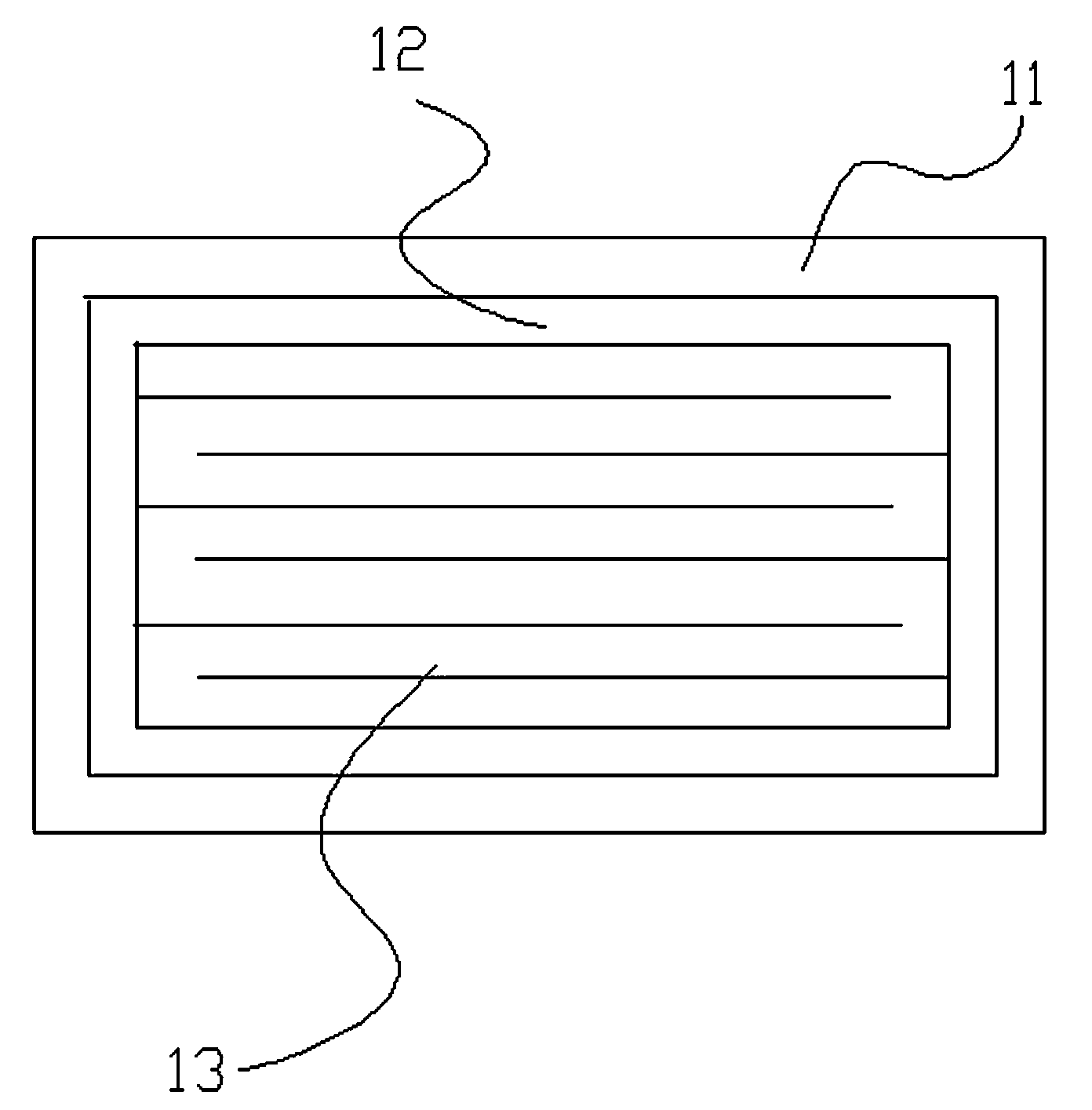

摘要附图
权利要求书
1.高效生物化学污水处理装置，包括箱体，其特征在于：所述的箱体由生物反应池、化学处理池、沉淀池构成，生物反应池设置于最外围，化学处理池居中，沉淀池居内，三者通过底部的管道相连，生物反应池与外部的生活污水进水管相连接，沉淀池与外部的排水管道相连接。
2.根据权利要求1所述的高效生物化学污水处理装置，其特征在于：所述的生物反应池的底部设有高负荷的活性污泥。
3.根据权利要求1所述的高效生物化学污水处理装置，其特征在于：所述的化学处理池中固设有搅拌器。
4.根据权利要求1所述的高效生物化学污水处理装置，其特征在于：所述的化学处理池的底部设有少量的化学混凝剂。
5.根据权利要求1所述的高效生物化学污水处理装置，其特征在于：所述的沉淀池呈迂迴的迷宫状。
6.根据权利要求1所述的高效生物化学污水处理装置，其特征在于：所述的沉淀池底部设有吸刮泥机。
说明书
高效生物化学污水处理装置
技术领域
本实用新型涉及环境保护技术领域，尤其是指边远小城镇的生活废水高效生物化学污水处理装置。
背景技术
边远农村，占据着我国辽阔土地的绝大多数地域，而随着我国农村小城镇建设速度的加快，农村小城镇生活污水量大面广，生活污水大量的污染物质加重受纳水体污染，造成水体恶化。目前我国己进入城镇化进程的高速发展阶段，城镇化的本质就是让小城镇得到发展。但传统先污染后治理的发展模式违背了可持续发展的原则，人们没有认识到环境污染的严重性，造成了环境污染与经济发展之间的矛盾日益突显，导致了小城镇的环境污染和治理两方面的压力逐渐增大。而要处理这些生活污水，在各地设置污水处理厂，从经济角度、社会效益等因素考量，亦是不现实的现状。
因此，如何构建高效、高质量及低建造成本的污水处理装置，亦是我国农村小城镇建设不可或缺的重要环节。
发明内容
本实用新型的目的在于克服上述现有技术中的不足之处，而提供一种高效生物化学污水处理装置。
本实用新型是通过如下技术方案实现的：本实用新型包括箱体，箱体由生物反应池、化学处理池、沉淀池构成，生物反应池设置于最外围，化学处理池居中，沉淀池居内，三者通过底部的管道相连，生物反应池与外部的生活污水进水管相连接，沉淀池与外部的排水管道相连接。
所述的生物反应池的底部设有高负荷的活性污泥。
所述的化学处理池中固设有搅拌器。
所述的化学处理池的底部设有少量的化学混凝剂(PAC药和碱)。
所述的沉淀池呈迂迴的迷宫状。
所述的沉淀池底部设有吸刮泥机。
本实用新型由于釆用箱式构造，投入成本低，且集生化、化学处理、物理沉淀为一体，具有投资成本低、运行费用低、低维持技术、低耗电、出水水质好，实现水循环再生利用，环境效益突出的优点，尤其是在我国广大农村中小城镇污水处理建设中具有广阔的应用前景。
