申请日2015.06.18
公开(公告)日2015.12.23
IPC分类号C02F1/32
摘要
本实用新型公开了一种用于污水处理的紫外消毒池，所述紫外消毒池包括池体、设于池体上的进水口和进水口、以及设置池体内部的紫外消毒模块，所述紫外消毒模块包括靠近进水口一侧的缓流器、靠近出水口一侧的水位控制器、以及位于缓流器和水位控制器之间的紫外消毒单元。本实用新型中的紫外消毒池能够有效对城市污水进行消毒，且在处理过程中能够控制池体内污水的水位和压力，保证紫外消毒池能够正常运作。

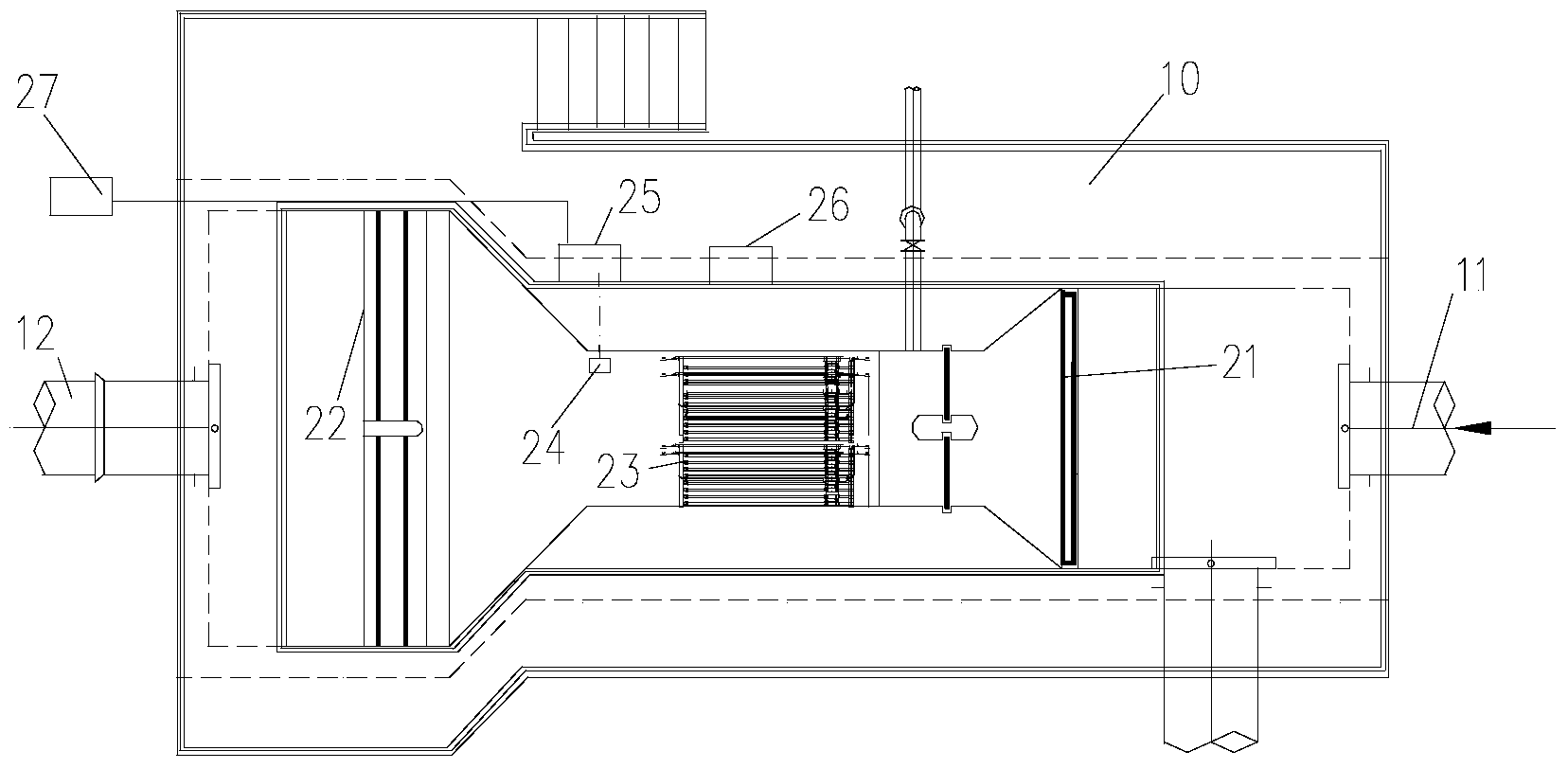

摘要附图
权利要求书
1.一种用于污水处理的紫外消毒池，所述紫外消毒池包括池体、设于池体 上的进水口和进水口、以及设置池体内部的紫外消毒模块，其特征在于，所述 紫外消毒模块包括靠近进水口一侧的缓流器、靠近出水口一侧的水位控制器、 以及位于缓流器和水位控制器之间的紫外消毒单元。
2.根据权利要求1所述的紫外消毒池，其特征在于，所述紫外消毒模块还 包括与水位控制器相连的水位传感器。
3.根据权利要求2所述的紫外消毒池，其特征在于，所述紫外消毒模块还 包括与水位传感器相连的配电单元和与配电单元相连的系统控制单元。
4.根据权利要求3所述的紫外消毒池，其特征在于，所述紫外消毒模块还 包括与所述配电单元相连的液压控制单元。
5.根据权利要求1所述的紫外消毒池，其特征在于，所述进水口设置为两 个或两个以上，所述池体底部还设有与外部连通的排放下水道。
说明书
用于污水处理的紫外消毒池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种用于污水处理的紫外消 毒。
背景技术
城市污水是通过下水管道收集到的所有排水，是排入下水管道系统的各种 生活污水、工业废水和城市降雨径流的混合水。生活污水是人们日常生活中排 出的水。它是从住户、公共设施(饭店、宾馆、影剧院、体育场馆、机关、学 校和商店等)和工厂的厨房、卫生间、浴室和洗衣房等生活设施中排放的水。 这类污水的水质特点是含有较高的有机物，如淀粉、蛋白质、油脂等，以及氮、 磷、等无机物，此外，还含有病原微生物和较多的悬浮物。相比较于工业废水， 生活污水的水质一般比较稳定，浓度较低。工业废水是生产过程中排出的废水， 包括生产工艺废水、循环冷却水冲洗废水以及综合废水。由于各种工业生产的 工艺、原材料、使用设备的用水条件等的不同，工业废水的性质千差万别。相 比较于生活废水，工业废水水质水量差异大，具有浓度高、毒性大等特征，不 易通过一种通用技术或工艺来治理，往往要求其在排出前在厂内处理到一定程 度。降雨径流是由降水或冰雪融化形成的。对于分别敷设污水管道和雨水管道 的城市，降雨径流汇入雨水管道，对于采用雨污水合流排水管道的城市，可以 使降雨径流与城市污水一同加以处理，但雨水量较大时由于超过截留干管的输 送能力或污水处理厂的处理能力，大量的雨污水混合液出现溢流，将造成对水 体更严重的污染。
为了对城市污水进行消毒处理，有必要提供一种用于污水处理的紫外消毒 池。
实用新型内容
本实用新型所要解决的技术问题就是在于针对上述现有技术中的不足，提 供一种用于污水处理的紫外消毒池。
本实用新型解决其技术问题所采用的技术方案是：
一种用于污水处理的紫外消毒池，所述紫外消毒池包括池体、设于池体上 的进水口和进水口、以及设置池体内部的紫外消毒模块，所述紫外消毒模块包 括靠近进水口一侧的缓流器、靠近出水口一侧的水位控制器、以及位于缓流器 和水位控制器之间的紫外消毒单元。
作为本实用新型的进一步改进，所述紫外消毒模块还包括与水位控制器相 连的水位传感器。
作为本实用新型的进一步改进，所述紫外消毒模块还包括与水位传感器相 连的配电单元和与配电单元相连的系统控制单元。
作为本实用新型的进一步改进，所述紫外消毒模块还包括与所述配电单元 相连的液压控制单元。
作为本实用新型的进一步改进，所述进水口设置为两个或两个以上，所述 池体底部还设有与外部连通的排放下水道。
本实用新型的有益效果是，本实用新型中的紫外消毒池能够有效对城市污 水进行消毒，且在处理过程中能够控制池体内污水的水位和压力，保证紫外消 毒池能够正常运作。
