申请日2015.07.16
公开(公告)日2015.12.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水的过滤再利用系统，包括有水池，水池上连通有废水进水管，水池内设有一层过滤网，所述水池上方两侧分别设有箱体，一侧箱体内有酸性料液，另一侧箱体内有碱性料液，所述的两箱体底面分别设有出液管对着水池内;所述水池的一侧设有筒体，水池的底部连通有管道，所述水池内在靠近管道的管口处设有炭包，所述的管道从筒体顶部伸入到筒体内，所述的筒体内设有筒形过滤膜，所述筒体底面设有出水口。本实用新型结构简单，能中和废水溶液且进行过滤处理，能使废水能再利用，节省资源。
权利要求书
1.一种废水的过滤再利用系统，包括有水池，水池上连通有废水进水管，其特征在于：所述水池内设有一层过滤网，所述水池上方两侧分别设有箱体，一侧箱体内有酸性料液，另一侧箱体内有碱性料液，所述的两箱体底面分别设有出液管对着水池内;所述水池的一侧设有筒体，水池的底部连通有管道，所述水池内在靠近管道的管口处设有炭包，所述的管道从筒体顶部伸入到筒体内，所述的筒体内设有筒形过滤膜，所述筒体底面设有出水口。
2.根据权利要求1所述的一种废水的过滤再利用系统，其特征在于：所述的筒体一侧设有液箱，液箱内装置有酸碱中和剂，所述的液箱上设有进液管，进液管与筒体内筒形过滤膜的下方位置连通，所述的进液管上安装有阀门。
说明书
废水的过滤再利用系统
技术领域
本实用新型涉及过滤结构，主要是一种废水的过滤再利用系统。
背景技术
涂料加工和化工加工厂内会产生大量的废水，这些废水的碱性或者酸性过高，不能再利用，一般都是直接排放，造成环境污染，且造成水资源浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种废水的过滤再利用系统，其结构简单，能中和废水溶液且进行过滤处理，能使废水能再利用，节省资源。
为解决上述技术问题，本实用新型采用的技术方案如下：

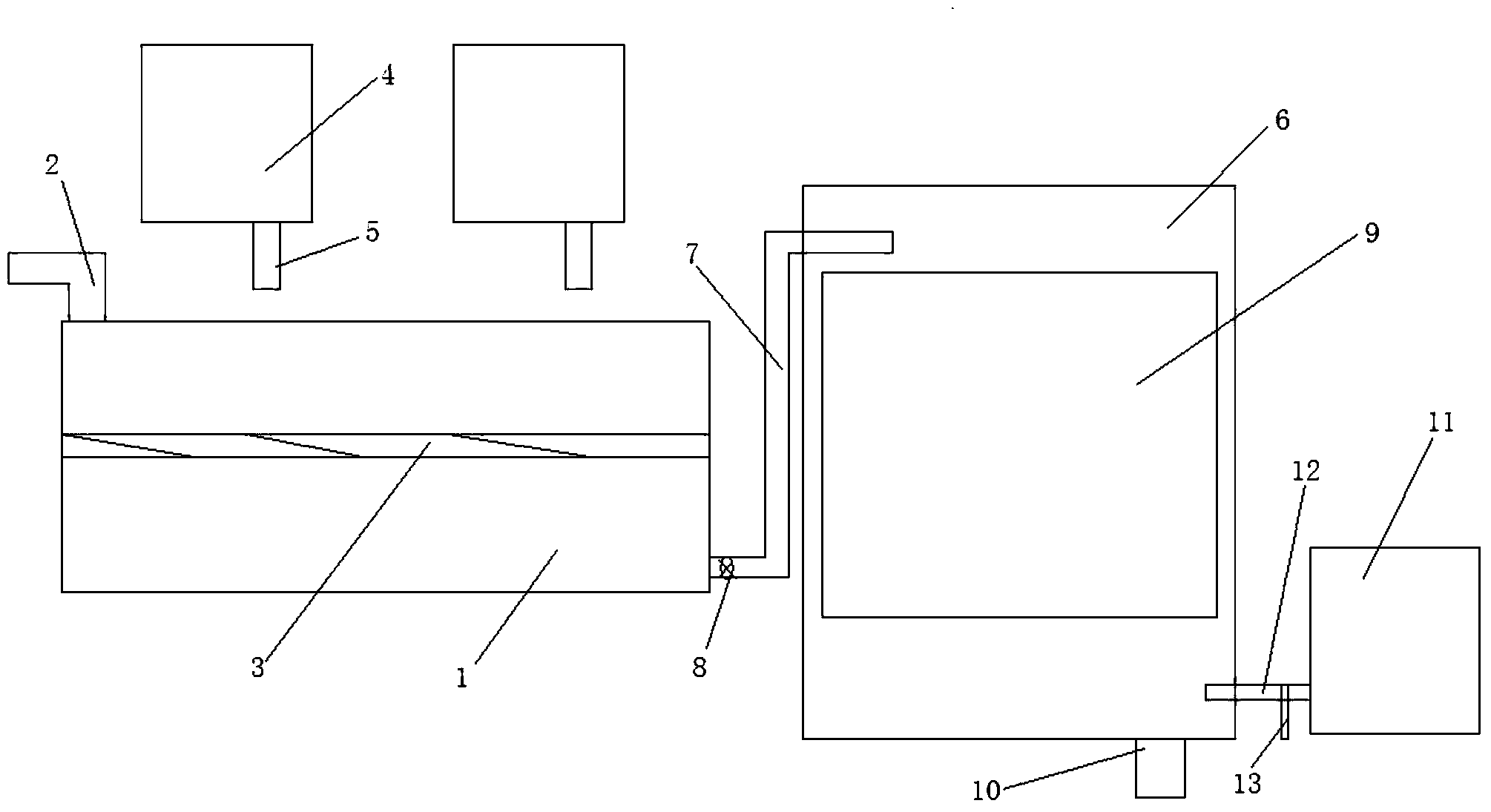

一种废水的过滤再利用系统，包括有水池，水池上连通有废水进水管，其特征在于：所述水池内设有一层过滤网，所述水池上方两侧分别设有箱体，一侧箱体内有酸性料液，另一侧箱体内有碱性料液，所述的两箱体底面分别设有出液管对着水池内;所述水池的一侧设有筒体，水池的底部连通有管道，所述水池内在靠近管道的管口处设有炭包，所述的管道从筒体顶部伸入到筒体内，所述的筒体内设有筒形过滤膜，所述筒体底面设有出水口。
所述的筒体一侧设有液箱，液箱内装置有酸碱中和剂，所述的液箱上设有进液管，进液管与筒体内筒形过滤膜的下方位置连通，所述的进液管上安装有阀门。
本实用新型中最后在筒体内还通入酸碱中和剂是为了防止前面酸或碱中和的不完全，有稍微的酸度或碱度，影响再次利用。
本实用新型的优点是：
本实用新型结构简单，能中和废水溶液且进行过滤处理，能使废水能再利用，节省资源。
