申请日2015.07.16
公开(公告)日2016.01.20
IPC分类号C02F9/10
摘要
石油废水处理装置，属于石油环保技术领域。本实用新型的技术方案是：包括主体，其特征是在主体下侧设有抽风箱，抽风箱前侧设有进气孔，抽风箱右侧设有沉淀池，沉淀池前侧设有沉淀物出口，沉淀物出口内设有沉淀物排放管，沉淀物排放管上设有控制开关，控制开关上侧设有开关转轮，主体前侧设有石油排放口，石油排放口内设有石油排放管，主体上侧设有反应溶液储存箱，反应溶液储存箱上设有溶液加入口，溶液加入口左侧设有橡胶塞固定片，橡胶塞固定片通过固定线与橡胶塞连接。本实用新型功能齐全，使用方便，在对石油废水进行处理时，操作简便，智能准确，快速有效，减轻了工作人员的工作难度。
权利要求书

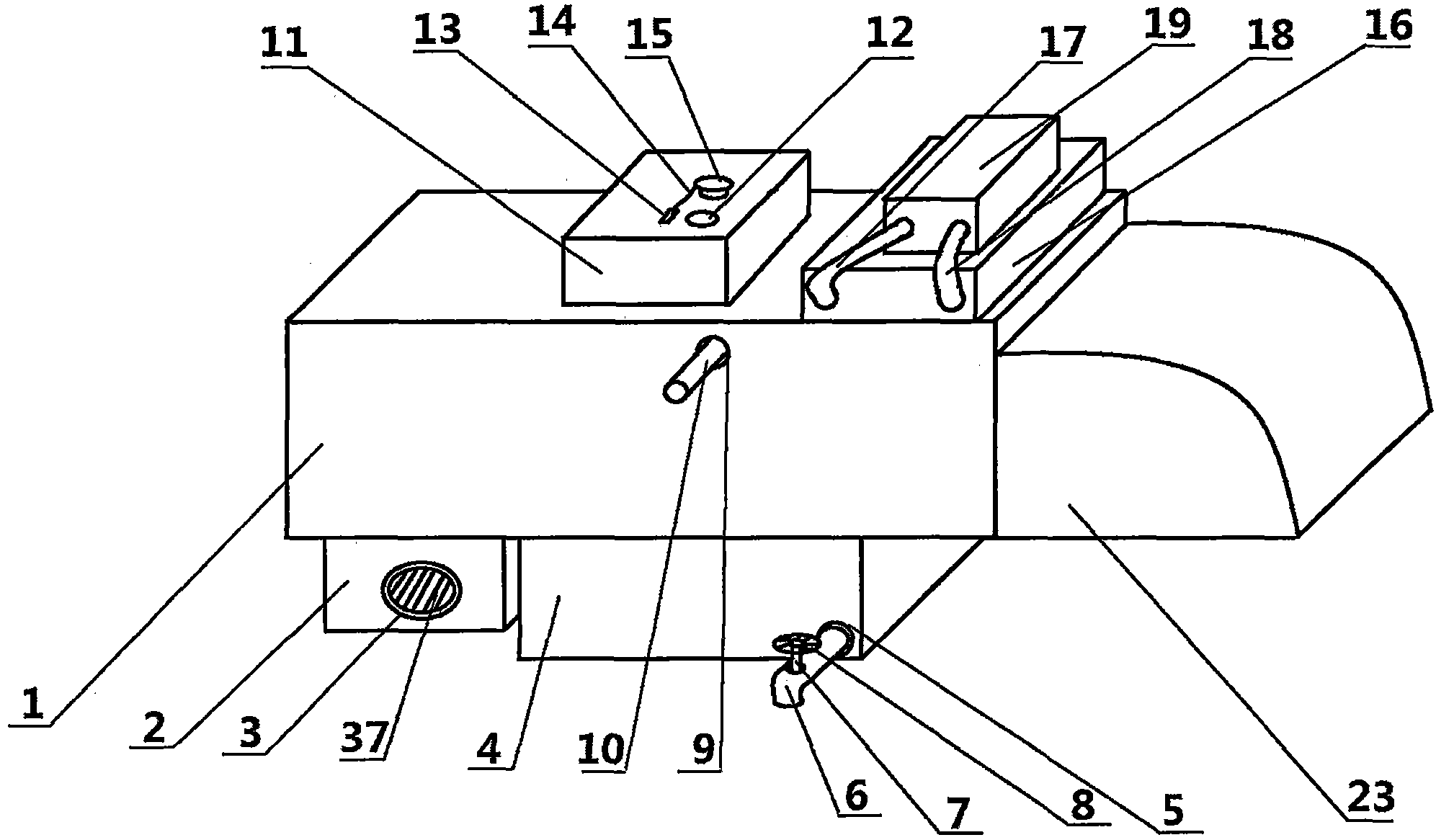

1.石油废水处理装置，包括主体(1)，其特征是：在主体(1) 下侧设有抽风箱(2)，抽风箱(2)前侧设有进气孔(3)，抽风箱(2) 右侧设有沉淀池(4)，沉淀池(4)前侧设有沉淀物出口(5)，沉淀物出口(5)内设有沉淀物排放管(6)，沉淀物排放管(6)上设有控制开关(7)，控制开关(7)上侧设有开关转轮(8)，主体(1)前侧设有石油排放口(9)，石油排放口(9)内设有石油排放管(10)，主体(1)上侧设有反应溶液储存箱(11)，反应溶液储存箱(11)上设有溶液加入口(12)，溶液加入口(12)左侧设有橡胶塞固定片(13)，橡胶塞固定片(13)通过固定线(14)与橡胶塞(15)连接，反应溶液储存箱(11)右侧设有冷凝箱(16)，冷凝箱(16)前侧设有温水管(17)，温水管(17)右侧设有冷水管(18)，冷凝箱(16)通过温水管(17)和冷水管(18)与制冷器(19)连接，冷凝箱(16)内设有冷凝板(20)，冷凝板(20)右下侧设有收集口(21)，收集口(21) 与冷凝水回收管(22)连接，主体(1)右侧设有出水筒(23)，主体 (1)左侧设有进水口(24)，进水口(24)上设有旋转接头(25)，旋转接头(25)与进水管(26)连接，旋转接头(25)上设有旋转手柄(27)，旋转手柄(27)上设有保护套(28)，主体(1)内设有油水分离膜(29)，油水分离膜(29)左侧设有气体搅拌口(30)，油水分离膜(29)右侧设有安装挡板(31)，安装挡板(31)上侧设有蒸馏箱(32)，蒸馏箱(32)上设有电热丝(33)，安装挡板(31)下侧设有沉淀池安装口(34)，沉淀池安装口(34)右侧设有过滤网支架 (35)，过滤网支架(35)上设有过滤网(36)。
2.根据权利要求1所述石油废水处理装置，其特征在于：所述进气孔(3)内设有防尘罩(37)。
3.根据权利要求1所述石油废水处理装置，其特征在于：所述冷凝板(20)下侧设有收集板(38)。
4.根据权利要求1所述石油废水处理装置，其特征在于：所述保护套(28)上设有防滑螺纹(39)。
说明书
石油废水处理装置
技术领域：本实用新型属于石油环保技术领域，具体地讲是一种石油废水处理装置。
背景技术：工作人员在对石油废水进行处理时，需要用到废水处理装置，传统废水处理装置结构复杂，造价较高，而且体积巨大，往往需要占用大面积土地进行放置，且不能够自由移动，因此不能够很好的满足工作人员在对石油废水进行处理时的多种必要要求，从而给工作人员带来了极大的工作难度。
发明内容：本实用新型的目的是提供一种在对石油废水进行处理时，快速有效，智能准确，使用方便的石油废水处理装置。
本实用新型的技术方案是：包括主体，其特征是在主体下侧设有抽风箱，抽风箱前侧设有进气孔，抽风箱右侧设有沉淀池，沉淀池前侧设有沉淀物出口，沉淀物出口内设有沉淀物排放管，沉淀物排放管上设有控制开关，控制开关上侧设有开关转轮，主体前侧设有石油排放口，石油排放口内设有石油排放管，主体上侧设有反应溶液储存箱，反应溶液储存箱上设有溶液加入口，溶液加入口左侧设有橡胶塞固定片，橡胶塞固定片通过固定线与橡胶塞连接，反应溶液储存箱右侧设有冷凝箱，冷凝箱前侧设有温水管，温水管右侧设有冷水管，冷凝箱通过温水管和冷水管与制冷器连接，冷凝箱内设有冷凝板，冷凝板右下侧设有收集口，收集口与冷凝水回收管连接，主体右侧设有出水筒，主体左侧设有进水口，进水口上设有旋转接头，旋转接头与进水管连接，旋转接头上设有旋转手柄，旋转手柄上设有保护套，主体内设有油水分离膜，油水分离膜左侧设有气体搅拌口，油水分离膜右侧设有安装挡板，安装挡板上侧设有蒸馏箱，蒸馏箱上设有电热丝，安装挡板下侧设有沉淀池安装口，沉淀池安装口右侧设有过滤网支架，过滤网支架上设有过滤网。
作为优选，所述进气孔内设有防尘罩。
作为优选，所述冷凝板下侧设有收集板。
作为优选，所述保护套上设有防滑螺纹。
本实用新型的有益效果是：本实用新型功能齐全，使用方便，在对石油废水进行处理时，操作简便，智能准确，快速有效，减轻了工作人员的工作难度。
