申请日2015.06.24
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
装配式太阳能微动力农村生活污水处理装置，由污水处理箱和微动力太阳能曝气系统组成，所述的处理箱由钢筋混凝土(或菱镁混凝土)装配式箱体、插件式污水处理填料筐、插件式布气曝气装置、污泥自动回流板组成。本实用新型的装配式太阳能微动力农村生活污水处理装置具有强度高、耐久性强、不使用外部电能给曝气装置自动供气，生产及运行成本低、管理维护方便、处理效果好等特点，适合在农村地区推广使用。

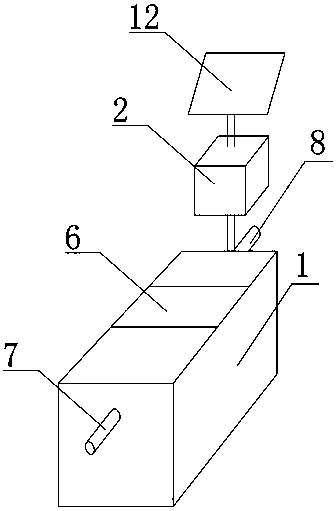

摘要附图
权利要求书
1.装配式太阳能微动力农村生活污水处理装置，其特征在于：由钢筋混凝土装配式污水处理箱和微动力太阳能曝气系统组成，所述钢筋混凝土装配式污水处理箱由厌氧室、好氧室和沉淀室顺序连接组成，厌氧室和沉淀室上分别设有进水管和出水管，各室间通过孔口相连通，箱体上部固定有可开启的顶盖，厌氧室和好氧室均设有插件式污水处理填料筐，好氧室底部还设有插件式布气曝气装置，沉淀室下部固定有污泥自动回流板。
2.根据权利要求1所述的装配式太阳能微动力农村生活污水处理装置，其特征在于：微动力太阳能曝气系统由太阳能光伏发电板、蓄电池、微动力曝气泵、控制柜、输气管、布气曝气装置及控制电路板组成，蓄电池、微动力曝气泵和控制电路板安装在控制柜内，插件式布气曝气装置放在好氧室底部，微动力曝气泵与插件式布气曝气装置通过输气管相连通。
3.根据权利要求1所述的装配式太阳能微动力农村生活污水处理装置，其特征在于：装配式污水处理箱为三格式钢筋混凝土整体预制长方形箱体。
4.根据权利要求1所述的装配式太阳能微动力农村生活污水处理装置,其特征在于:装配式污水处理箱由两个通过短管连接的圆形主桶和副桶组成，副桶内设插件式污水处理填料筐;主桶内壁上部设环形溢流槽，下部设下环形污泥自动回流板，桶内固定两层套筒，从外到内分别为导流罩筒和好氧室筒，导流罩筒的顶边高出好氧室筒，好氧室筒内设插件式污水处理填料筐，好氧室筒下边与悬挂式环形上污泥自动回流板连接，好氧室筒下设有布气曝气装置。
5.根据权利要求1所述的装配式太阳能微动力农村生活污水处理装置,其特征在于:箱体材质为水泥混凝土、菱镁混凝土、环氧树脂、塑料、橡胶任意一种。
6.根据权利要求1或2所述的装配式太阳能微动力农村生活污水处理装置，其特征在于：所述的污泥自动回流板采用糙率低的玻璃材料制作，回流板为与底面呈45-60°角。
说明书
装配式太阳能微动力农村生活污水处理装置
技术领域
本实用新型涉及农村小型微动力污水处理设施。
背景技术
目前适合农村使用的小型污水处理设备大多结构复杂，成本高，耗电量大、维护难。影响了农村污水处理设备的推广应用和处理效果。
发明内容
本实用新型的目的是提供一种装配式太阳能微动力农村生活污水处理装置，本实用新型的装配式太阳能微动力农村生活污水处理装置具有强度高、耐久性强、不使用外部电能给曝气装置自动供气，生产及运行成本低、管理维护方便、处理效果好等特点，适合在农村地区推广使用。
本实用新型的技术方案是：
装配式太阳能微动力农村生活污水处理装置，其特征在于：由装配式污水处理箱和微动力太阳能曝气系统组成。所述钢筋混凝土装配式三格污水处理箱由厌氧室、好氧室和沉淀室组成，分别完成生物厌氧处理、生物好氧处理和污泥沉淀三个处理过程。装配式污水处理箱箱体设有进水管和出水管，上部固定有可开启的顶盖。厌氧室和好氧室均设有插件式污水处理填料筐，好氧室底部还设有插件式布气曝气装置，沉淀室下部固定有污泥自动回流板。厌氧处理部分设有插件式污水处理填料筐，填料可为具有弹性的维纶丝束。污水从沉淀池上部进水口进入池体中，与填料筐中悬挂式水处理填料上附着的微生物接触，使水中的有机物厌氧分解;随后污水进入好氧处理部分，在这里污水与悬浮填料的接触降解时间更长，同时又有氧的供应，有机物降解程度更高，从而使排出的污水中BOD指标大大降低;第三部分是沉淀池，池中设有斜管板进行泥水分离，污泥沉到池底自动回流到生物好氧处理部分，进一步利用，澄清的水通过堰槽从出水管流出。
本实用新型的微动力太阳能曝气系统，其特征在于：由太阳能光伏发电板、蓄电池、微动力曝气泵、插件式布气曝气装置及控制电路板组成，微动力太阳能曝气系统利用太阳光伏能发电给曝气泵提供电力，并通过插件式布气曝气装置给污水处理箱好氧区连续或间歇性供气。
本实用新型装配式污水处理箱为三格式钢筋混凝土整体预制长方形箱体。
本实用新型装配式污水处理箱由两个通过短管连接的圆形主桶和副桶组成，副桶内设插件式污水处理填料筐;主桶内壁上部设环形溢流槽，下部设下环形污泥自动回流板，桶内固定两层套筒，从外到内分别为导流罩筒和好氧室筒，导流罩筒的顶边高出好氧室筒，好氧室筒内设插件式污水处理填料筐，好氧室筒下边与悬挂式环形上污泥自动回流板连接，好氧室筒下设有布气曝气装置。
本实用新型箱体材质为水泥混凝土、菱镁混凝土、环氧树脂、塑料、橡胶任意一种。
本实用新型所述的污泥自动回流板采用糙率低的玻璃材料制作，回流板为与底面呈45-60°角。
本实用新型插件式污水处理填料筐中的填料在组装前用专用微生物液体进行预处理，以加快微生物培养。
本实用新型所述的钢筋混凝土(或菱镁混凝土)装配式污水处理箱也可采用两个通过短管连接的圆形主桶和副桶组成，副桶为厌氧室桶，内设插件式污水处理填料筐;主桶内壁上部设环形溢流槽，下部设下环形污泥自动回流板，桶内固定两层套筒，从外到内分别为导流罩筒和好氧室筒，导流罩筒的顶边高出好氧室筒，好氧室筒内设插件式污水处理填料筐，好氧室筒下边与悬挂式环形上污泥自动回流板连接，好氧室筒下设有布气曝气装置。本实用新型装配式箱体也可采用其他材料制作。
本实用新型的有益效果是：本实用新型的污水处理装置具有强度高，耐久性强、成本低、处理效果好等特点;微动力太阳能曝气系统则实现了不使用外部电能给曝气装置自动供气，运行成本低，管理维护方便，适合在农村地区推广使用。
