申请日2015.07.29
公开(公告)日2015.12.16
IPC分类号C02F3/00
摘要
本实用新型涉及环保领域，尤其涉及污水出堰板。包含堰板，所述堰板中上部包含一个中部通孔，该中部通孔穿过溢流管，该溢流管上方包含截留漂浮区域。采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：本专利能撇除漂浮物、油类物质、渣浮物，配套整个污水系统能够更好运行的设备。本专利能高效阻隔截流漂浮物、杂物、浮泥、油类物质，能很好地保证生化池的处理功效。能够缓冲污水处理系统生化池内短时间的污泥膨胀引起的水质浑浊不达标的情况。
权利要求书
1.污水出堰板，其特征在于，包含堰板，所述堰板中上部包含一个中部通孔，该中部通孔穿过溢流管，该溢流管上方包含截留漂浮区域(6)。
2.如权利要求1所述的污水出堰板，其特征在于，所述溢流管包含朝下的弯头。
3.如权利要求1所述的污水出堰板，其特征在于，还包含水渠，水渠包含槽，堰板下方能插入该槽。
4.如权利要求3所述的污水出堰板，其特征在于，所述堰板下方的堰板面上包含凸起，槽中包含凹陷，凸起和凹陷能够契合。
5.如权利要求1所述的污水出堰板，其特征在于，所述溢流管上包含透气口。
说明书
污水出堰板
技术领域
本实用新型涉及环保领域，尤其涉及污水出堰板。
背景技术
目前，堰流板常用的形式为锯齿状、平流式平口状，在工程案例中往往导致水面上部分漂浮物、漂渣物质、油类物质等不能够阻隔而随水流自流入下一个反应器，从而导致后续污水处理水质不佳，影响最终出水，为解决这一问题，国内也有相关专利技术采用锯齿状堰流挡板，但使用效果都不理想，存在漂浮物、油类、渣质大量漏流的现象，而更重要的是设置的自动收渣，撇除漂浮物的不起作用，影响整套设备的正常运行。
实用新型内容
实用新型的目的：为了提供一种效果更好的污水出堰板，具体目的见具体实施部分的多个实质技术效果。
为了达到如上目的，本实用新型采取如下技术方案：

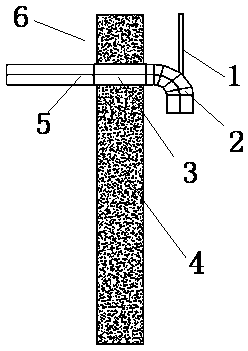

污水出堰板，其特征在于，包含堰板，所述堰板中上部包含一个中部通孔，该中部通孔穿过溢流管，该溢流管上方包含截留漂浮区域6。
本实用新型进一步的技术方案在于，所述溢流管包含朝下的弯头。
本实用新型进一步的技术方案在于，还包含水渠，水渠包含槽，堰板下方能插入该槽。
本实用新型进一步的技术方案在于，所述堰板下方的堰板面上包含凸起，槽中包含凹陷，凸起和凹陷能够契合。
本实用新型进一步的技术方案在于，所述溢流管上包含透气口。
采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：本专利能撇除漂浮物、油类物质、渣浮物，配套整个污水系统能够更好运行的设备。本专利能高效阻隔截流漂浮物、杂物、浮泥、油类物质，能很好地保证生化池的处理功效。能够缓冲污水处理系统生化池内短时间的污泥膨胀引起的水质浑浊不达标的情况。
