申请日2015.07.29
公开(公告)日2015.12.16
IPC分类号E02B3/16; E03F5/02
摘要
本实用新型属于市政工程技术领域，其公开了设置在河道内的密闭污水检查井，包括钢筋混凝土的井体、井盖、支座、螺固件，井盖位于井体上方，井盖与支座采用螺固件连接，支座与井体的钢筋焊接，井体上部设置通气管敷设在河堤上，通气管顶部管口高于洪水位。本实用新型密闭性好，解决了检查井影响行洪安全、破坏河道景观的问题，可保证井内外气体压力平衡。
权利要求书
1.设置在河道内的密闭污水检查井，其特征在于：包括钢筋混凝土的井体、井盖、支座、螺固件，所述的井盖位于井体上方，所述的井盖与支座采用螺固件连接，所述的支座与井体的钢筋焊接，所述的井体上部设置通气管敷设在河堤上，通气管顶部管口高于洪水位。
2.如权利要求1所述的设置在河道内的密闭污水检查井，其特征在于：还包括密封橡胶垫圈，其设于井盖与支座之间。
3.如权利要求1所述的设置在河道内的密闭污水检查井，其特征在于：所述的通气管上方还设置有通气帽。
4.如权利要求1所述的设置在河道内的密闭污水检查井，其特征在于：还包括防水套管，所述的防水套管安装于通气管与井体连接处。
5.如权利要求1～4任一项所述的设置在河道内的密闭污水检查井，其特征在于：所述的通气管为双层结构，内层为钢管，钢管外层包覆聚氨酯泡沫塑料层。
说明书
设置在河道内的密闭污水检查井
技术领域
本实用新型涉及市政工程技术领域，具体为一种设置在河道内的密闭污水检查井。
背景技术
随着城市建设的快速发展，城市污水排放量快速增长。旧城区房屋密集，往往直接修建在河道边缘，甚至河岸上，日常产生的生活污水、工业废水直接排入合流管渠后最终汇入河流，造成河流污染严重，水质发黑、发臭，严重影响居民的身心健康。如要将污水管道埋设在河岸上，房屋拆迁量大，管道埋设较深，工程投资大，实施困难，因此很多城市旧城区的污水管道埋设在河道内，沿河岸收集污水。为了防止河水进入污水检查井或者超量污水溢流至河道，现有工程常规做法需将检查井顶面提高至洪水位以上，该做法会影响河道行洪安全，同时对河道景观造成严重的破坏。
实用新型内容
本实用新型的目的在于提供一种设置在河道内的密闭污水检查井，以解决背景技术的问题。
为实现上述目的，本实用新型采用以下技术方案：

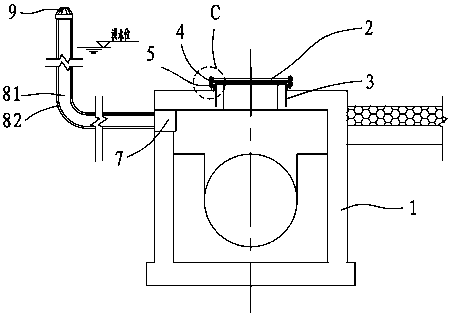

设置在河道内的密闭污水检查井，包括钢筋混凝土的井体、井盖、支座、螺固件，所述的井盖位于井体上方，所述的井盖与支座采用螺固件连接，所述的支座与井体的钢筋焊接，所述的井体上部设置通气管敷设在河堤上，通气管顶部管口高于洪水位。
优选地，还包括密封橡胶垫圈，其设于井盖与支座之间。
优选地，所述的通气管上方还设置有通气帽。
进一步地，还包括防水套管，所述的防水套管安装于通气管与井体连接处。
优选地，所述的通气管为双层结构，内层为钢管，钢管外层包覆聚氨酯泡沫塑料层。
采用上述技术方案后，本实用新型解决了检查井影响行洪安全、破坏河道景观的问题，防止河水进入检查井或超量污水溢流至河道，同时保证井内外气体压力平衡、水流稳定。本实用新型具有密闭性好、制造成本低、维护管理方便、运行安全可靠的有益效果。
