申请日2015.07.09
公开(公告)日2015.09.30
IPC分类号B01J49/00; C02F1/42
摘要
本发明公开了一种多阀控制水处理系统以及基于该多阀控制水处理系统实现的满室床逆流再生软化水处理工艺。系统包括第一至第五隔膜阀，第一隔膜阀一端口与树脂罐顶口连接而另一端口依次经第四隔膜阀、喷射器与树脂罐底口连接，第一与第四隔膜阀之间的管道连接有进水管，喷射器与树脂罐底口之间的管道经第二隔膜阀与出水管连接，第一隔膜阀与树脂罐顶口之间的管道经第三隔膜阀与排污管连接，喷射器与树脂罐底口之间的管道经第五隔膜阀与排污管连接。本发明避免了钠型离子树脂的保护层、工作层、失效层发生乱层，再生效果好，软化水质量高，盐耗小，二次污染极小。
权利要求书
1.一种多阀控制水处理系统，其特征在于：它包括第一至第五隔膜阀， 第一隔膜阀的一输水口与装填有占树脂罐体积90%～95%的钠型离子树脂的树 脂罐的顶口连接，第一隔膜阀的另一输水口依次经由第四隔膜阀、喷射器与树 脂罐的底口连接，第一隔膜阀与第四隔膜阀之间相连的管道连接有进水管，喷 射器的吸盐入口与饱和盐水罐的输出口连接，喷射器与树脂罐的底口之间相连 的管道经由第二隔膜阀与出水管连接，第一隔膜阀与树脂罐的顶口之间相连的 管道经由第三隔膜阀与排污管连接，喷射器与树脂罐的底口之间相连的管道经 由第五隔膜阀与排污管连接，第一至第五隔膜阀的控制端口分别与压力源分配 器的相应控制端口连接，压力源分配器的控制信号传输端与控制器的控制信号 传输端连接。
2.如权利要求1所述的多阀控制水处理系统，其特征在于：
所述第一至第五隔膜阀为气动隔膜阀或液动隔膜阀。
3.一种基于权利要求1或2所述的多阀控制水处理系统实现的满室床逆 流再生软化水处理工艺，其特征在于，它包括步骤：
1)在所述控制器的控制下，所述压力源分配器控制所述第一隔膜阀、所 述第二隔膜阀打开，原水从所述进水管进入，经过所述第一隔膜阀后进入所述 树脂罐的顶口，在所述树脂罐中通过所述钠型离子树脂将原水中的钙镁离子吸 附掉后，从所述树脂罐的底口流出软化水，软化水经过所述第二隔膜阀、所述 出水管输出，完成软化水处理工序;
2)当所述钠型离子树脂吸附钙镁离子失效后，在所述控制器的控制下， 所述压力源分配器控制所述第三隔膜阀、所述第四隔膜阀打开，原水从所述进 水管进入并经过所述第四隔膜阀后与通过所述喷射器吸入的饱和盐水混合形 成稀释盐水，稀释盐水进入所述树脂罐的底口，在所述树脂罐中，稀释盐水与 失效的所述钠型离子树脂上的钙镁离子发生置换反应，将所述钠型离子树脂上 的大部分钙镁离子置换掉，从所述树脂罐的顶口排出废水，废水经过所述第三 隔膜阀、所述排污管排出，完成钠型离子树脂再生工序;
3)在所述控制器的控制下，所述压力源分配器继续控制所述第三隔膜阀、 所述第四隔膜阀打开，原水从所述进水管进入并经过所述第四隔膜阀，所述喷 射器关闭吸盐入口，原水直接从所述喷射器经过而进入所述树脂罐的底口，与 所述树脂罐内残余盐构成稀释盐水而继续与所述钠型离子树脂上的残余钙镁 离子发生置换反应，从所述树脂罐的顶口继续排出废水，废水经过所述第三隔 膜阀、所述排污管排出，完成钙镁离子再置换工序;
4)当所述钠型离子树脂恢复工交能力后，在所述控制器的控制下，所述 压力源分配器控制所述第一隔膜阀、所述第五隔膜阀打开，原水从所述进水管 进入，经过所述第一隔膜阀后进入所述树脂罐的顶口，将所述树脂罐内的所述 钠型离子树脂上的残余盐水清洗干净，从所述树脂罐的底口排出废水，废水经 过所述第五隔膜阀、所述排污管排出，完成清洗工序，返回1)。
4.如权利要求3所述的满室床逆流再生软化水处理工艺，其特征在于：
所述稀释盐水的含盐量介于5%～15%之间。
说明书
多阀控制水处理系统及满室床逆流再生软化水处理工艺
技术领域
本发明涉及一种多阀控制水处理系统以及基于该多阀控制水处理系统实 现的满室床逆流再生软化水处理工艺，属于水处理领域。
背景技术
如今，软化水处理设备已在工矿企业、城市供水、农田灌溉、制药、锅炉、 空调供暖等各行业被普遍推广应用。目前市面上主要有顺流再生工艺和逆流再 生工艺这两大软化水处理工艺。
传统的顺流再生工艺虽然具有设备结构简单的特点，但是其在再生过程中 会产生大量的废水，而再生剂——盐的利用率不高，盐耗非常大，因此，没有 充分利用盐的结果使得盐随废水一起排出，对环境造成了严重的二次污染。
传统的逆流再生工艺在再生过程中需要顶压(气压或水压)来防止树脂罐 中树脂的保护层、工作层、失效层发生乱层，这便使得逆流再生工艺的设备结 构变得复杂，不易实现自动化控制，无法大面积普遍推广。
发明内容
本发明的目的在于提供一种多阀控制水处理系统以及基于该多阀控制水 处理系统实现的满室床逆流再生软化水处理工艺，该多阀控制水处理系统实现 的满室床逆流再生软化水处理工艺避免了钠型离子树脂的保护层、工作层、失 效层发生乱层现象，钠型离子树脂再生效果好，软化水质量高，盐耗小，大大 减小了二次污染。
为了实现上述目的，本发明采用了以下技术方案：

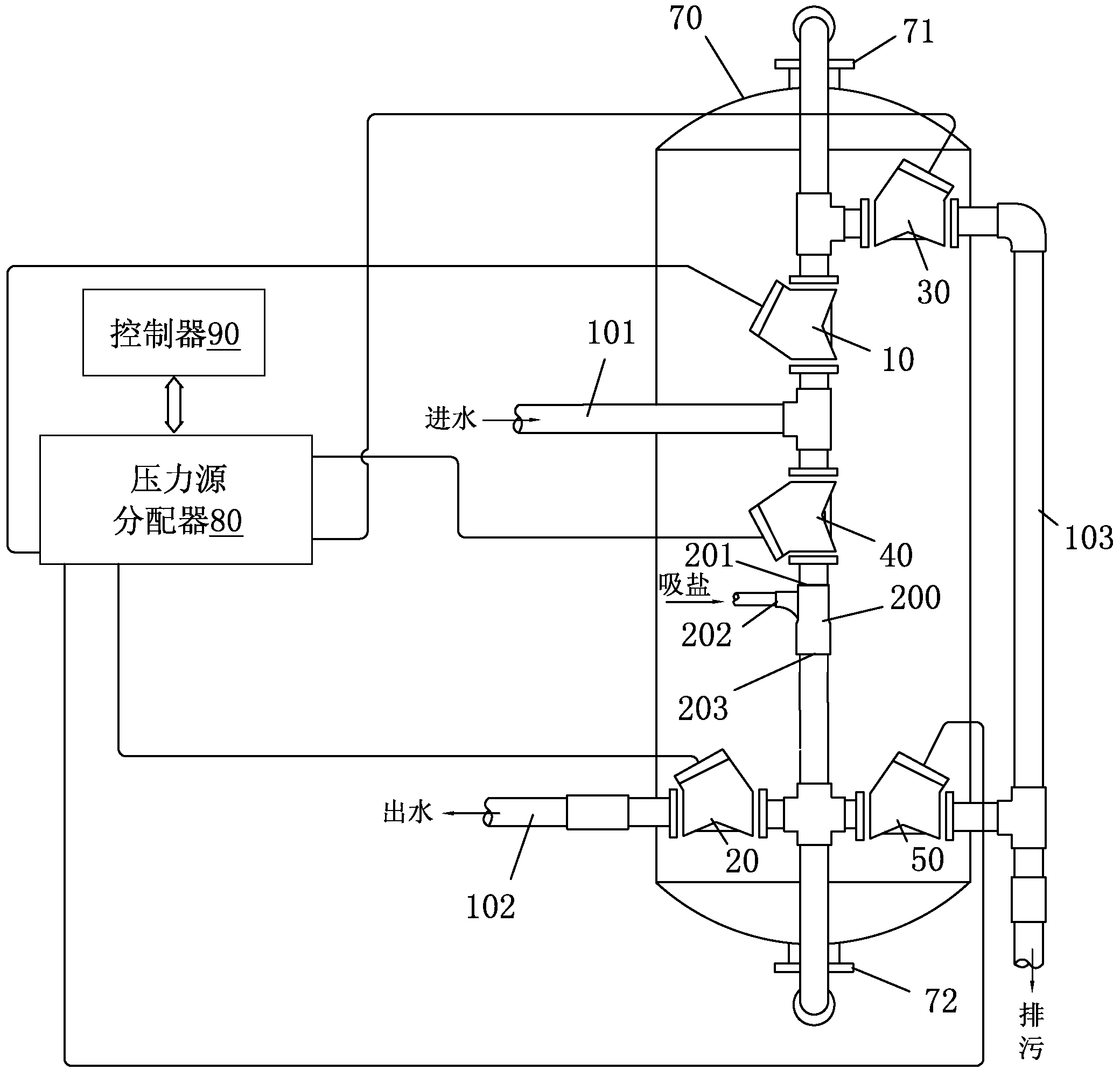

一种多阀控制水处理系统，其特征在于：它包括第一至第五隔膜阀，第一 隔膜阀的一输水口与装填有占树脂罐体积90%～95%的钠型离子树脂的树脂罐 的顶口连接，第一隔膜阀的另一输水口依次经由第四隔膜阀、喷射器与树脂罐 的底口连接，第一隔膜阀与第四隔膜阀之间相连的管道连接有进水管，喷射器 的吸盐入口与饱和盐水罐的输出口连接，喷射器与树脂罐的底口之间相连的管 道经由第二隔膜阀与出水管连接，第一隔膜阀与树脂罐的顶口之间相连的管道 经由第三隔膜阀与排污管连接，喷射器与树脂罐的底口之间相连的管道经由第 五隔膜阀与排污管连接，第一至第五隔膜阀的控制端口分别与压力源分配器的 相应控制端口连接，压力源分配器的控制信号传输端与控制器的控制信号传输 端连接。
一种基于所述的多阀控制水处理系统实现的满室床逆流再生软化水处理 工艺，其特征在于，它包括步骤：
1)在所述控制器的控制下，所述压力源分配器控制所述第一隔膜阀、所 述第二隔膜阀打开，原水从所述进水管进入，经过所述第一隔膜阀后进入所述 树脂罐的顶口，在所述树脂罐中通过所述钠型离子树脂将原水中的钙镁离子吸 附掉后，从所述树脂罐的底口流出软化水，软化水经过所述第二隔膜阀、所述 出水管输出，完成软化水处理工序;
2)当所述钠型离子树脂吸附钙镁离子失效后，在所述控制器的控制下， 所述压力源分配器控制所述第三隔膜阀、所述第四隔膜阀打开，原水从所述进 水管进入并经过所述第四隔膜阀后与通过所述喷射器吸入的饱和盐水混合形 成稀释盐水，稀释盐水进入所述树脂罐的底口，在所述树脂罐中，稀释盐水与 失效的所述钠型离子树脂上的钙镁离子发生置换反应，将所述钠型离子树脂上 的大部分钙镁离子置换掉，从所述树脂罐的顶口排出废水，废水经过所述第三 隔膜阀、所述排污管排出，完成钠型离子树脂再生工序;
3)在所述控制器的控制下，所述压力源分配器继续控制所述第三隔膜阀、 所述第四隔膜阀打开，原水从所述进水管进入并经过所述第四隔膜阀，所述喷 射器关闭吸盐入口，原水直接从所述喷射器经过而进入所述树脂罐的底口，与 所述树脂罐内残余盐构成稀释盐水而继续与所述钠型离子树脂上的残余钙镁 离子发生置换反应，从所述树脂罐的顶口继续排出废水，废水经过所述第三隔 膜阀、所述排污管排出，完成钙镁离子再置换工序;
4)当所述钠型离子树脂恢复工交能力后，在所述控制器的控制下，所述 压力源分配器控制所述第一隔膜阀、所述第五隔膜阀打开，原水从所述进水管 进入，经过所述第一隔膜阀后进入所述树脂罐的顶口，将所述树脂罐内的所述 钠型离子树脂上的残余盐水清洗干净，从所述树脂罐的底口排出废水，废水经 过所述第五隔膜阀、所述排污管排出，完成清洗工序，返回1)。
本发明的优点是：
1、本发明系统通过多阀控制方式实现了满室床逆流再生软化水处理工艺， 避免了再生过程中钠型离子树脂的保护层、工作层、失效层发生乱层现象，并 且充分利用了再生剂——盐，盐耗小，随废水排出的盐极少，大大减小了对环 境所造成的二次污染。
2、本发明系统结构简单，操作明了，无需复杂的程序设计，可实现自动 化控制，水量可调节，维护成本低，适于普遍推广。
3、本发明系统既可实现大流量水处理，又可实现小流量水处理。当要求 处理的水量不同时，只需更换合适规格的隔膜阀即可。
