申请日2015.09.02
公开(公告)日2017.03.08
IPC分类号C02F9/02; C02F103/04
摘要
本发明公开了一种落地式无压力桶可收集废水的纯水机，包括第一滤水装置、第二滤水装置，以及纯水箱、滤水箱和净水箱，其中第一滤水装置的进水端管路连接须净化水源供应端，第一滤水装置的出水端管路连接一电磁阀，该电磁阀的输出端与滤水箱经管路连通，滤水箱还经管路与一增压泵输入端相连，增压泵的输出端与第二滤水装置的输入端管路连接，第二滤水装置的废水输出端管路连接废水比一端，该废水比的另一端经管路与净水箱连接，第二滤水装置的纯水输出端管路连接纯水箱，纯水箱内设有用以控制增压泵启停工作的第一水位开关，滤水箱内设有用以控制电磁阀启停工作的第二水位开关，净水箱上还开设有供废水溢出的移水口，纯水箱和净水箱与各出水龙头连接。

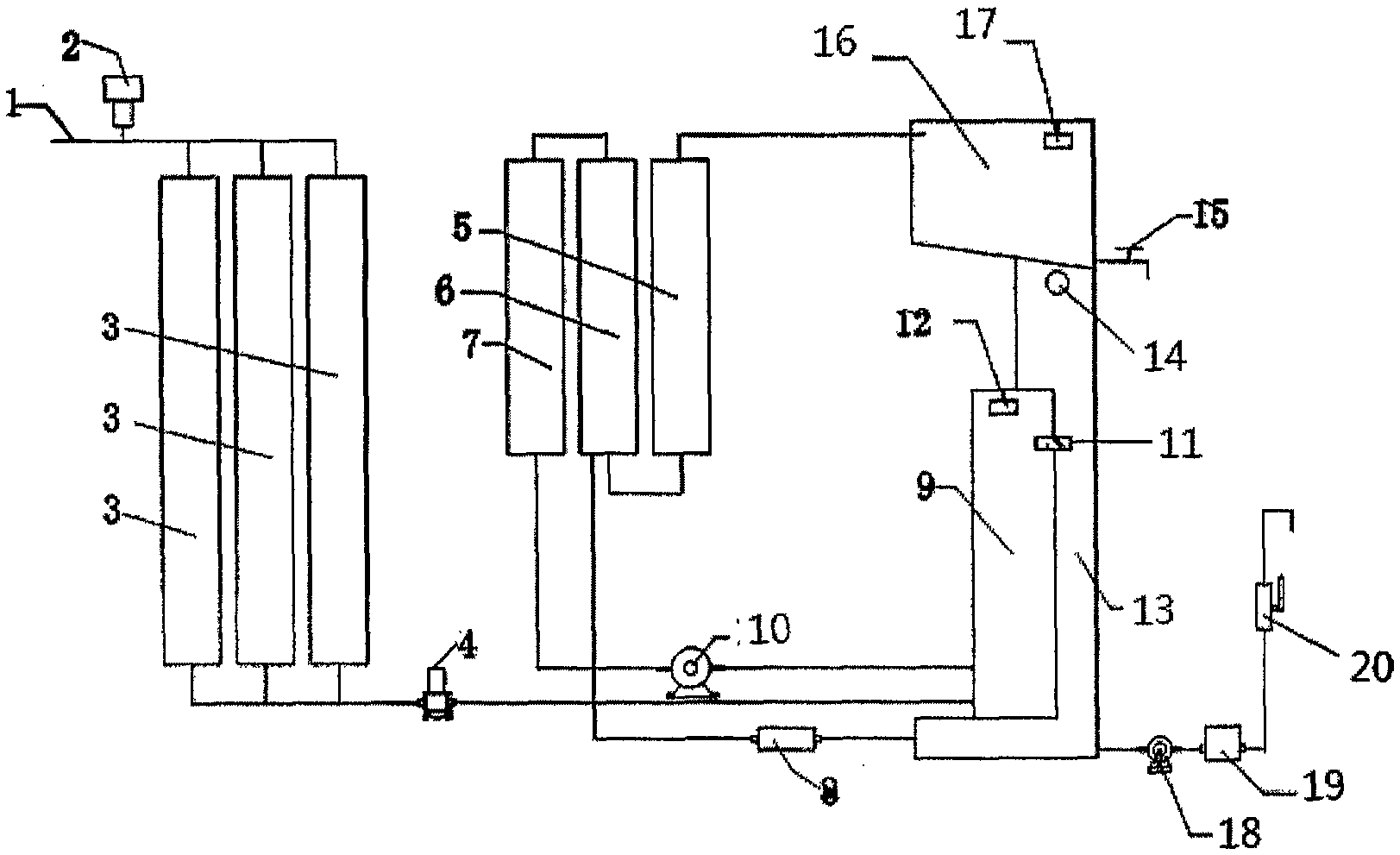

摘要附图
权利要求书
1.落地式无压力桶可收集废水的纯水机，其特征在于：包括第一滤水装置、第二滤水装置，以及纯水箱、滤水箱和净水箱，所述的第一滤水装置的进水端管路连接须净化水源供应端，所述的第一滤水装置的出水端管路连接一电磁阀，该电磁阀的输出端与所述的滤水箱经管路连通，所述的滤水箱还经管路与一增压泵输入端相连，所述的增压泵的输出端与所述的第二滤水装置的输入端管路连接，所述的第二滤水装置的废水输出端管路连接废水比一端，该废水比的另一端经管路与净水箱连接，所述的第二滤水装置的纯水输出端管路连接纯水箱，所述的纯水箱内设有用以控制增压泵启停工作的第一水位开关，所述的滤水箱内设有用以控制电磁阀启停工作的第二水位开关，所述的净水箱上还开设有供废水溢出的移水口，所述的纯水箱和净水箱与各出水龙头连接。
2.根据权利要求1所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的滤水箱和净水箱之间设置有可以控制水从滤水箱往净水箱流动的单向阀。
3.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的第一滤水装置包括至少两个或三个并联设置的滤水器。
4.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的第一滤水装置进水端与须净化水源供应端连接的管道间设置有受第二水位开关控制启停工作的低压开关。
5.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的净水箱与其出水龙头之间的管路还设置有抽水泵和控制抽水泵的水压开关。
6.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的第一滤水装置至少为一个带清洗功能的陶瓷过滤装置或PP棉滤芯和/或活性炭复合芯过滤器。
7.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的第二滤水装置包括至少一组依次连接的前置活性炭滤芯过滤器、RO膜滤芯过滤器以及后置活性炭芯过滤器。
8.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的须净化水源供应端为自来水管道或地表水水泵连接端。
9.根据权利要求1或2所述的落地式无压力桶可收集废水的纯水机，其特征在于：所述的纯水箱、滤水箱和净水箱为纯水机机壳本身分设形成。
说明书
落地式无压力桶可收集废水的纯水机
技术领域
本发明涉及水净化设备，尤指一种无需压力桶，还可以将废水存储利用的纯水机。
背景技术
随着科技的进步和工农业的迅速发展，水源受到污染的程度也愈来愈严重，2014年仅被曝光的水污染事件就达到惊人的1700余起，被自然界净化的地下水已不复存在，而自来水厂目前的工艺水平对这些突如其来的严重污染然无能为力，加之自来水管网年久失修和城市高楼水箱二次供水导致的自来水二次污染。
农村和偏远缺水地区没有任何净化设备更是如此，有的地方长期受厂矿开发等污染，地表水浑浊不堪，悬浮物很多且异味不断，这种水直接饮用会给身体循环系统造成较大的隐患。
现有的RO纯水机几乎都是采用普通RO膜，相对污染较重的水源，特别是广大被厂矿污染和水质浑浊的农村地区，被污染的水质容易堵塞RO膜过滤孔，降低过滤芯的使用寿命，也使得产水量比较小，因此，无法做到即开即饮，必须在净水机结构中采用压力桶来储存，使经过普通RO膜处理得到的纯水储存起来以备随时饮用。采用压力桶也存在很多问题，如长时间储存很容易造成产出的纯水被胶囊自身的异味污染。由于压力桶内的气囊一直处于充气承压状态，存在安全隐患和易泄漏出事故的问题，也使得安装拆卸繁琐，管线交错，影响外观。
另外，自来水经过RO净水机产生的废水除了含盐量比自来水高，其他多数指标，如浊度、色度、余氯、嗅和味、有机物、悬浊物、胶体、COD(化学耗氧量)、TOC(总有机碳)、SDI(污染指数)等等，都比自来水还要好!而日常生活中，恰好需要大量的水来用于刷锅洗碗抹桌子、洗衣服、拖地板、冲厕所等，刚好可以把废水用在这些地方。然而，目前的RO净水机在设计上还有一个很大的缺陷，将RO膜过滤后产生的废水直接排走，造成很大水资源的浪费。
发明内容
为了解决农村水质差或受厂矿污染较重地区，水无法之间饮用，对于污染较重的水源使用净水机容易堵塞RO膜过滤孔，降低过滤芯的使用寿命，以及RO纯水机的纯水长时间储存易受胶囊自身的异味污染和压力桶内气囊存在安全隐患和易泄漏出事故的问题。本发明另外要解决的问题是，目前纯水机RO膜过滤后产生的大量废水无法有效收集利用，造成水资源的浪费。
为解决上述技术问题，本发明采用的技术方案是如下：设计一种落地式无压力桶可收集废水的纯水机，包括第一滤水装置、第二滤水装置，以及纯水箱、滤水箱和净水箱，其中第一滤水装置的进水端管路连接须净化水源供应端，第一滤水装置的出水端管路连接一电磁阀，该电磁阀的输出端与滤水箱经管路连通，滤水箱还经管路与一增压泵输入端相连，增压泵的输出端与第二滤水装置的输入端管路连接，第二滤水装置的废水输出端管路连接废水比一端，该废水比的另一端经管路与净水箱连接，第二滤水装置的纯水输出端管路连接纯水箱，纯水箱内设有用以控制增压泵启停工作的第一水位开关，滤水箱内设有用以控制电磁阀启停工作的第二水位开关，净水箱上还开设有供废水溢出的移水口，纯水箱和净水箱与各出水龙头连接。
为了达到更优的发明目的，本发明还具有以下技术方案：
所述的滤水箱和净水箱之间设置有可以控制水从滤水箱往净水箱流动的单向阀。
所述的第一滤水装置包括至少两个或三个并联设置的滤水器。
所述的第一滤水装置进水端与须净化水源供应端连接的管道间设置有受第二水位开关控制启停工作的低压开关。
所述的净水箱与其出水龙头之间的管路还设置有抽水泵和控制抽水泵的水压开关。
所述的第一滤水装置至少为一个带清洗功能的陶瓷过滤装置或PP棉滤芯和/或活性炭复合芯过滤器。
所述的第二滤水装置包括至少一组依次连接的前置活性炭滤芯过滤器、RO膜滤芯过滤器以及后置活性炭芯过滤器。
所述的须净化水源供应端为自来水管道或地表水水泵连接端。
所述的纯水箱、滤水箱和净水箱为纯水机机壳本身围设形成。
由于采用上述技术方案，本发明的落地式纯水机特别适合污染严重的地区使用，可实现即开即饮，避免了纯水二次污染的风险，也避免了使用压力桶泄露爆炸的安全隐患，而且可以将纯水机RO膜过滤后产生的大量废水有效收集并加以利用，节约水资源。
