申请日2015.09.02
公开(公告)日2017.03.08
IPC分类号C02F9/02
摘要
本发明公开了一种无压力桶可收集废水的纯水机，包括第一滤水装置和第二滤水装置，以及上水箱和下水箱，第一滤水装置的进水端管路连接自来水供应端，其中第一滤水装置的出水端管路连接一电磁阀输入端，该电磁阀的输出端管路连接一增压泵输入端，该增压泵的输出端与第二滤水装置的入水口端管路连接，第二滤水装置的废水输出端管路连接废水比一端，该废水比另一端管路连接下水箱，第二滤水装置的纯水输出端管路连接上水箱，上水箱内设有用以控制增压泵和/或电磁阀启停工作的位开关，下水箱上还开设有供废水溢出的移水口，上水箱、下水箱与各出水龙头管路连接。

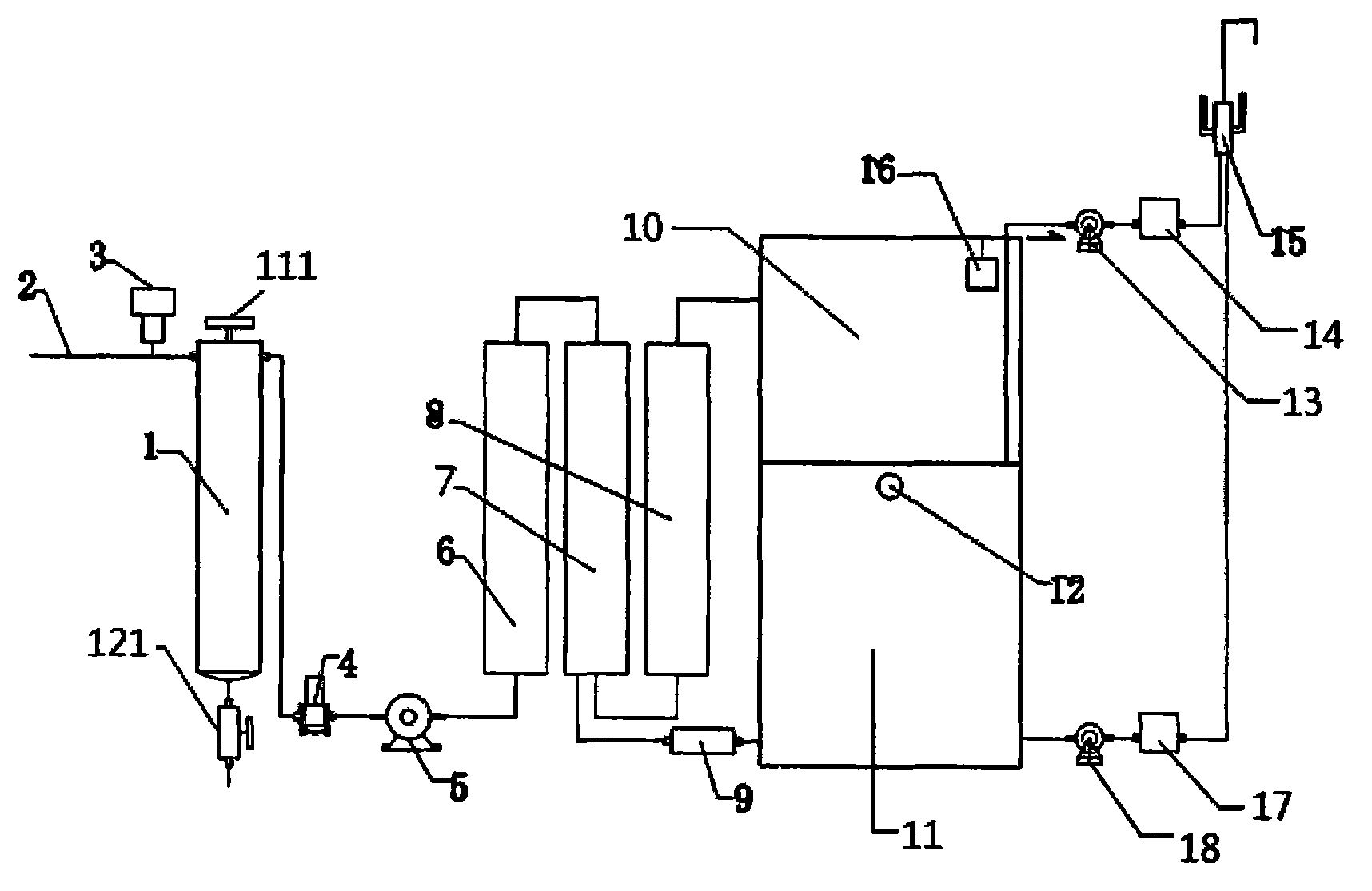

摘要附图
权利要求书
1.一种无压力桶可收集废水的纯水机，其特征在于：包括第一滤水装置和第二滤水装置，以及上水箱和下水箱，所述的第一滤水装置的进水端管路连接自来水供应端，其中第一滤水装置的出水端管路连接一电磁阀输入端，该电磁阀的输出端管路连接一增压泵输入端，该增压泵的输出端与所述的第二滤水装置的入水口端管路连接，所述的第二滤水装置的废水输出端管路连接废水比一端，该废水比另一端管路连接下水箱，所述的第二滤水装置的纯水输出端管路连接上水箱，所述的上水箱内设有用以控制增压泵和/或电磁阀启停工作的位开关，所述的下水箱上还开设有供废水溢出的移水口，所述的上水箱、下水箱与各出水龙头管路连接。
2.根据权利要求1所述的无压力桶可收集废水的纯水机，其特征在于：所述的第一滤水装置为带清洗功能的陶瓷过滤装置。
3.根据权利要求1所述的无压力桶可收集废水的纯水机，其特征在于：所述的第二滤水装置至少包括一组依次连接的前置活性炭滤芯过滤器、RO膜滤芯过滤器以及后置活性炭芯过滤器。
4.根据权利要求3所述的无压力桶可收集废水的纯水机，其特征在于：所述的RO膜滤芯过滤器上分别设置有废水输出端和纯水输出端，其中纯水输出端与后置活性炭芯过滤器管路连接，该后置活性炭芯过滤器的输出端与上水箱管路连接。
5.根据权利要求1所述的无压力桶可收集废水的纯水机，其特征在于：所述的下水箱与其出水龙头的管道之间设置有抽水泵和控制抽水泵的水压开关。
6.根据权利要求1所述的无压力桶可收集废水的纯水机，其特征在于：所述的上水箱与其出水龙头的管道之间设置有抽水泵和控制抽水泵的水压开关。
7.根据权利要求1所述的无压力桶可收集废水的纯水机，其特征在于：所述的第一滤水装置进水端与自来水供应端连接的管道间设置有低压开关。
8.根据权利要求1所述的无压力桶可收集废水的纯水机，其特征在于：所述的上水箱、下水箱为纯水机机壳本身分设形成。
说明书
一种无压力桶可收集废水的纯水机
技术领域
本发明涉及水净化设备，尤指一种无需压力桶，还可以将废水存储利用的纯水机。
背景技术
随着科技的进步和工农业的迅速发展，水源受到污染的程度也愈来愈严重，加之自来水管网年久失修和城市高楼水箱二次供水导致的自来水二次污染。
现有的RO纯水机几乎都是采用普通RO膜，自来水或较多杂质的水容易堵塞RO膜过滤孔，降低过滤芯的使用寿命，也使得产水量比较小，因此，无法做到即开即饮，必须在净水机结构中采用压力桶来储存，使经过普通RO膜处理得到的纯水储存起来以备随时饮用。采用压力桶也存在很多问题，如长时间储存很容易造成产出的纯水被胶囊自身的异味污染。由于压力桶内的气囊一直处于充气承压状态，存在安全隐患和易泄漏出事故的问题，也使得安装拆卸繁琐，管线交错，影响外观。
另外，自来水经过RO净水机前置陶瓷滤芯和颗粒活性炭预处理过滤，产生的废水除了含盐量比自来水高，其他多数指标，如浊度、色度、余氯、嗅和味、有机物、悬浊物、胶体、COD(化学耗氧量)、TOC(总有机碳)、SDI(污染指数)等等，都比自来水还要好!而日常生活中，恰好需要大量的水来用于刷锅洗碗抹桌子、洗衣服、拖地板、冲厕所等，刚好可以把废水用在这些地方。然而，目前的RO净水机在设计上还有一个很大的缺陷，将RO膜过滤后产生的废水直接排走，造成很大水资源的浪费。
发明内容
为了解决在现有RO纯水机的纯水长时间储存在压力桶易受压力桶胶囊自身的异味污染和压力桶内气囊存在安全隐患和易泄漏出事故，以及产生的废水无法收集利用造成水资源浪费的技术问题。本发明的目的在于，提供一种无压力桶和可以有效收集和利用废水的RO纯水机，该纯水机不仅具有产水流量高，可实现即开即饮，将压力桶改为了储水桶，杜绝了泄漏出事、避免了纯水二次污染的风险和压力桶爆炸的危险，而且可以将纯水机过滤后产生的大量废水有效收集并加以利用。
为解决上述技术问题，本发明采用的技术方案是如下：设计一种无压力桶可收集废水的纯水机，包括第一滤水装置和第二滤水装置，以及上水箱和下水箱，第一滤水装置的进水端管路连接自来水供应端，其中第一滤水装置的出水端管路连接一电磁阀输入端，该电磁阀的输出端管路连接一增压泵输入端，该增压泵的输出端与第二滤水装置的入水口端管路连接，第二滤水装置的废水输出端管路连接废水比一端，该废水比另一端管路连接下水箱，第二滤水装置的纯水输出端管路连接上水箱，上水箱内设有用以控制增压泵和/或电磁阀启停工作的位开关，下水箱上还开设有供废水溢出的移水口，上水箱、下水箱与各出水龙头管路连接。
为了达到更优的发明目的，本发明还具有以下技术方案：
所述的第一滤水装置为带清洗功能的陶瓷过滤装置。
所述的第二滤水装置至少包括一组依次连接的前置活性炭滤芯过滤器、RO膜滤芯过滤器以及后置活性炭芯过滤器。
所述的RO膜滤芯过滤器上分别设置有废水输出端和纯水输出端，其中纯水输出端与后置活性炭芯过滤器管路连接，该后置活性炭芯过滤器的输出端与上水箱管路连接。
所述的下水箱与其出水龙头的管道之间设置有抽水泵和控制抽水泵的水压开关。
所述的上水箱与其出水龙头的管道之间设置有抽水泵和控制抽水泵的水压开关。
所述的第一滤水装置进水端与自来水供应端连接的管道间设置有低压开关。
所述的上水箱、下水箱为纯水机机壳本身分设形成。
由于采用上述技术方案，本发明的纯水机无压力桶，可实现即开即饮，将压力桶改为了储水桶，杜绝了泄漏出事、避免了纯水二次污染的风险和爆炸的危险，而且可以将纯水机过滤后产生的大量废水通过下水箱收集并加以利用，节约水资源。
