申请日2017.01.07
公开(公告)日2017.10.03
IPC分类号C02F9/14
摘要
本实用新型提供一种高氮污水处理系统，包括调节池，调节池中设置有污水进口，调节池通过管道连接有缺氧池，缺氧池通过管道连接有生物流化床，生物流化床通过管道连接有沉降池，沉降池通过管道连接有芬顿水处理装置，芬顿水处理装置中设置有排水管;调节池、缺氧池、生物流化床、沉降池和芬顿水处理装置的各个所述管道之间安装有用于提供污水输送动力的机械泵，每个缺氧池包括池体，池体上密封连接有顶罩，顶罩上端面固定连接有用于输送缺氧池所产生的二氧化碳和甲烷气体的排气管。本实用新型的有益效果是：该设计通过设置多个相互串联缺氧池有效延长了污水的缺氧微生物处理时间，提高了对污水中含氮元素杂质的分解能力。
权利要求书

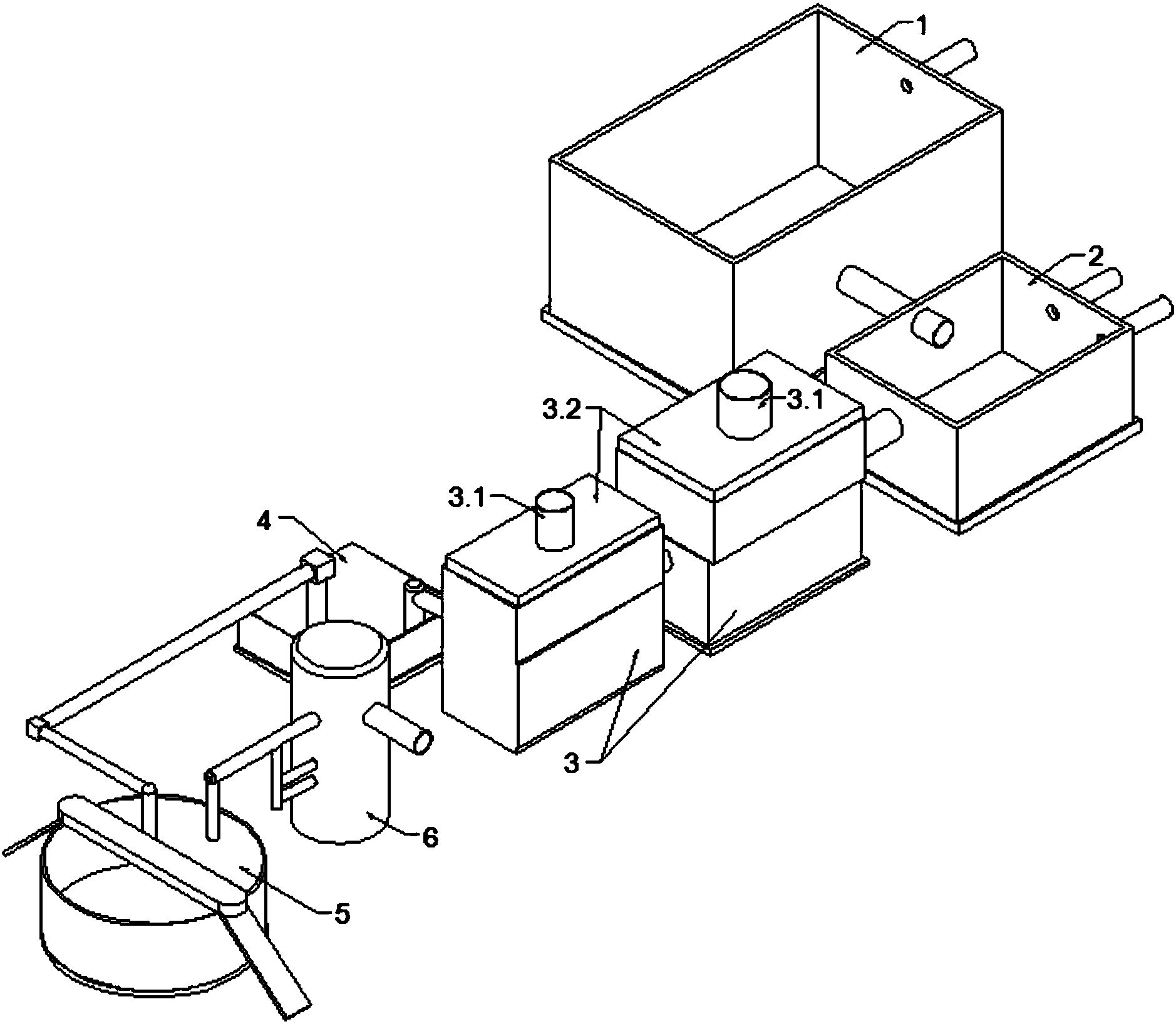

1.一种高氮污水处理系统，包括调节池(2)，所述调节池(2)中设置有污水进口，其特征在于：所述调节池(2)通过管道连接有用于降解含氮杂质的多个相互串联的缺氧池(3)，所述缺氧池(3)通过管道连接有用于氧化污水杂质的生物流化床(4)，所述生物流化床(4)通过管道连接有用于分离固态杂质和净水的沉降池(5)，所述沉降池(5)通过管道连接有芬顿水处理装置(6)，所述芬顿水处理装置(6)中设置有排水管;所述调节池(2)、缺氧池(3)、生物流化床(4)、沉降池(5)和芬顿水处理装置(6)的各个所述管道之间安装有用于提供污水输送动力的机械泵，每个所述缺氧池(3)包括池体，所述池体上密封连接有顶罩(3.2)，所述顶罩(3.2)上端面固定连接有用于输送缺氧池(3)所产生的二氧化碳和甲烷气体的排气管(3.1)。
2.根据权利要求1所述的高氮污水处理系统，其特征在于：所述调节池(2)串联有辅助调节池(1)，所述辅助调节池(1)上开设有污水进口，所述辅助调节池(1)的容积大于所述调节池(2)的容积。
3.根据权利要求2所述的高氮污水处理系统，其特征在于：所述辅助调节池(1)的数量为多个且依次相互串联，由靠近至远离所述调节池(2)方向，每个所述辅助调节池(1)的容积依次增大。
4.根据权利要求1所述的高氮污水处理系统，其特征在于：所述排气管(3.1)外接有二氧化碳、甲烷分离设备。
5.根据权利要求1所述的高氮污水处理系统，其特征在于：所述排气管(3.1)与所述顶罩(3.2)之间通过无缝焊接方式固定连接，所述顶罩(3.2)与所述池体上端面相扣合，扣合接触面之间设置有密封垫。
6.根据权利要求1-5中任意一项所述的高氮污水处理系统，其特征在于：所述沉降池(5)包括通过管道与所述生物流化床(4)连接的二沉池和与所述二沉池相连通的混凝沉降池。
说明书
一种高氮污水处理系统
技术领域
本实用新型涉及水处理技术领域，尤其是涉及一种高氮污水处理系统。
背景技术
近年来，在化工行业快速发展的同时也产生了大量的污染物，含氮量很高的污水便是主要污染物之一。化工厂为了避免因污水直接排放到外界环境中而造成二次污染，因此需要将这些污水输送到污水处理厂进行深度处理。由于待处理的污水量很大，而且污水处理一般是先进入调节池调节PH值、COD(Chemical Oxygen Demand)值等，在通过厌氧、好氧微生物处理杂质，但是这种传统的水处理设备仅能满足COD值的处理标准而无法使污水中氮元素达到相应的指标。这主要是厌氧即缺氧微生物处理过程不够深入导致的。
综上所述，如何研究出一种高氮污水处理系统，具有更强的氮元素处理净化能力，是目前本领域技术人员亟待解决的问题。
发明内容
为了解决上述问题，本实用新型提供了一种新型的高氮污水处理系统。
本实用新型一种高氮污水处理系统，包括调节池，所述调节池中设置有污水进口，所述调节池通过管道连接有用于降解含氮杂质的多个相互串联的缺氧池，所述缺氧池通过管道连接有用于氧化污水杂质的生物流化床，所述生物流化床通过管道连接有用于分离固态杂质和净水的沉降池，所述沉降池通过管道连接有芬顿水处理装置，所述芬顿水处理装置中设置有排水管;所述调节池、缺氧池、生物流化床、沉降池和芬顿水处理装置的各个所述管道之间安装有用于提供污水输送动力的机械泵，每个所述缺氧池包括池体，所述池体上密封连接有顶罩，所述顶罩上端面固定连接有用于输送缺氧池所产生的二氧化碳和甲烷气体的排气管。
进一步地，所述调节池串联有辅助调节池，所述辅助调节池上开设有污水进口，所述辅助调节池的容积大于所述调节池的容积。
进一步地，所述辅助调节池的数量为多个且依次相互串联，由靠近至远离所述调节池方向，每个所述辅助调节池的容积依次增大。
进一步地，所述排气管外接有二氧化碳、甲烷分离设备。
进一步地，所述排气管与所述顶罩之间通过无缝焊接方式固定连接，所述顶罩与所述池体上端面相扣合，扣合接触面之间设置有密封垫。
进一步地，所述沉降池包括通过管道与所述生物流化床连接的二沉池和与所述二沉池相连通的混凝沉降池。
本实用新型一种高氮污水处理系统，与现有技术相比具有以下优点：
第一、该高氮污水处理系统中通过设置多个相互串联缺氧池可以使含氮杂质很高的污水经过缺氧处理得以充分降解，即该设计有效延长了污水的缺氧微生物处理时间，进而提高了对污水中含氮元素杂质的分解能力。该设计省去了好氧池，因为所述生物流化床就属于好氧微生物处理，因此该设计结构精简，毫无结构繁杂的缺陷，结构设计也更为合理。此外，在所述缺氧池顶部设置所述顶罩和所述排气管可以使所述缺氧池中产生的甲烷和二氧化碳气体等气体得以有效排出，利于进行尾气收集与再利用，因此该设计整体还具有节能、环保的特点。
第二、该高氮污水处理系统中通过设置所述辅助调节池可以使所述调节池能够适用于不同污染程度的污水处理工作，即污染程度较重的污水先进入容积较大的辅助调节池调节相应污染参数如PH值、COD值等，之后再进入调节池进一步精细化调节，这为后续的缺氧处理提供便利。
第三、该高氮污水处理系统中通过增加所述辅助调节池的数量，并有规律的设计每个所述辅助调节池的容积大小，进而使该系统能够处理不同污染程度的污水标准更加细化，因此该设计可使此系统更为有针对性的处理多种不同污染程度的污水，进而提高污水净化效率。
