申请日2017.01.07
公开(公告)日2017.09.01
IPC分类号C02F9/14
摘要
本实用新型涉及涂料废水处理设备技术领域，其目的在于提供了一种涂料废水处理用的生物接触氧化一体式装置，能够有效解决现有涂料废水处理效率低、不易控制的问题，包括壳体，所述壳体内部设置有第一隔板和第二隔板，且第一隔板和第二隔板将壳体内部空间依次划分为预反应区、主反应区和沉淀消毒区，预反应区上远离第一隔板的一侧边上部设置有进水口，主反应区内底部设置有曝气装置，中间设置有弹性填料，沉淀消毒区内部设置有滗水器和消毒剂入口，滗水器通过其底部的出水组件与壳体外部的出水口相连通，其有益效果在于：通过将污水预处理、曝气、沉淀和消毒单元集中于一体，提高了涂料废水的处理效率，降低了对环境的影响。
权利要求书
1.一种涂料废水处理用的生物接触氧化一体式装置，包括壳体(19)，其特征在于：所述壳体(19)内底部设置有支撑过滤板(12)和斗式排泥槽(13)，内部中间设置有第一隔板(3)和第二隔板(6)，且第一隔板(3)和第二隔板(6)将壳体(19)内部空间依次划分为预反应区(2)、主反应区(4)和沉淀消毒区(7);所述预反应区(2)上远离第一隔板(3)的一侧边上部设置有进水口(1)，底部设置有清洗水入口(18)，清洗水入口(18)位于斗式排泥槽(13)和支撑过滤板(12)中间，且预反应区(2)通过第一隔板(3)底部的格栅(17)与主反应区(4)相连通;所述主反应区(4)内底部设置有曝气装置(15)，曝气装置(15)上方设置有弹性填料(5)，且主反应区(4)通过第二隔板(6)上方空间与沉淀消毒区(7)相连通;所述沉淀消毒区(7)内部远离第二隔板(6)的一侧边设置有滗水器(8)，与第二隔板(6)相邻的一侧边设置有消毒剂入口(14)，滗水器(8)通过其底部的出水组件(10)与壳体(19)外部的出水口(22)相连通。
2.根据权利要求1所述的一种涂料废水处理用的生物接触氧化一体式装置，其特征在于：所述第一隔板(3)顶端高于第二隔板(6)顶端。
3.根据权利要求1所述的一种涂料废水处理用的生物接触氧化一体式装置，其特征在于：所述主反应区(4)和沉淀消毒区(7)底部同样设置有清洗水入口(18)。
4.根据权利要求1所述的一种涂料废水处理用的生物接触氧化一体式装置，其特征在于：所述支撑过滤板(12)上设置有通孔。
5.根据权利要求1所述的一种涂料废水处理用的生物接触氧化一体式装置，其特征在于：所述斗式排泥槽(13)底部的一侧边设置有穿孔排泥管(16)。
6.根据权利要求1所述的一种涂料废水处理用的生物接触氧化一体式装置，其特征在于：所述曝气装置(15)为膜片管式微孔曝气器，且其位于支撑过滤板(12)上方。
7.根据权利要求1所述的一种涂料废水处理用的生物接触氧化一体式装置，其特征在于：所述壳体(19)外部与进水口(1)相邻的一侧边设置有鼓风机(20)和消毒剂存放仓(21)，远离进水口(1)的一侧边设置有观测台(9)，所述鼓风机(20)与曝气装置(15)相连接，消毒剂存放仓(21)与消毒剂入口(14)相连接，观测台(9)下方设置有扶梯(11)。
说明书
一种涂料废水处理用的生物接触氧化一体式装置
技术领域
本实用新型涉及涂料废水处理设备技术领域，尤其涉及一种涂料废水处理用的生物接触氧化一体式装置。
背景技术
近年来，国内房地产呈现爆炸式增长的局面，带动房地产附属产业，如家电、装修和涂料行业的快速发展。在涂料企业生产过程中，产生的废水由于其高污染、含毒已成为环境污染治理难点，如果不妥善处理涂料废水为代表的高污染废水，将对环境造成严重污染。通常针对涂料废水的处理方式一般采用物化-生物法，物化法可去除部分固体悬浮物，提高废水可生化性，随后再经过生物法处理，能够达到涂料废水的Ⅱ级排放标准，但该种方法处理效率较低、成本高，且不易控制。而生物接触氧化法是从生物膜法派生出来的一种废水生物处理法，以附着在载体上的生物膜为主，净化有机废水的一种高效水处理工艺，因具有成本低、自动化程度高、处理效果好、剩余污泥少、耐冲击负荷、运行管理方便等特点而被广泛应用于各行各业的污水处理系统中。目前市场出现了一些采用生物接触氧化法来对废水处理的装置，如中国专利201610358241.2公开的《一种一体式生物接触氧化池》，其包括生化池、二级氧化池和臭氧发生器，生化池一侧外壁上连接有二级氧化池，二级氧化池下部连接有臭氧发生器，生化池另一侧外壁上设有鼓风装置和进水管，生化池内部池底设有曝气管，曝气管一端与鼓风装置连通，曝气管上设有曝气口，二级氧化池内靠近生化池一侧内壁上设有内部管道，内部管道与生化池连通，二级氧化池内部底面设有臭氧曝气座，臭氧曝气座上设有臭氧曝气口，二级氧化池一侧内壁上设有出水口，该装置结构紧凑，占地面积较小，通过两级氧化处理污水，具有较高的水力负荷和污水处理效率，但该技术方案缺少对剩余臭氧的处理装置，容易造成空气污染，且其生化池底部缺少用于排放污泥的开口，不便于清洗，此外该装置对经过二次氧化的废水缺少排放调整装置，在水量过小时废水无法排放，进而影响排放水质，增加了使用成本。
实用新型内容
本实用新型所要解决的技术问题在于，针对现有技术上的缺陷，提供了一种涂料废水处理用的生物接触氧化一体式装置，以生物接触氧化法为主要处理工艺，集污水预处理、曝气、沉淀和消毒单元于一体，使得经过处理的涂料废水能够达到排放标准，提高了涂料废水的处理效率，降低了对环境的影响。
为了实现上述目的，本实用新型采用的技术方案是：

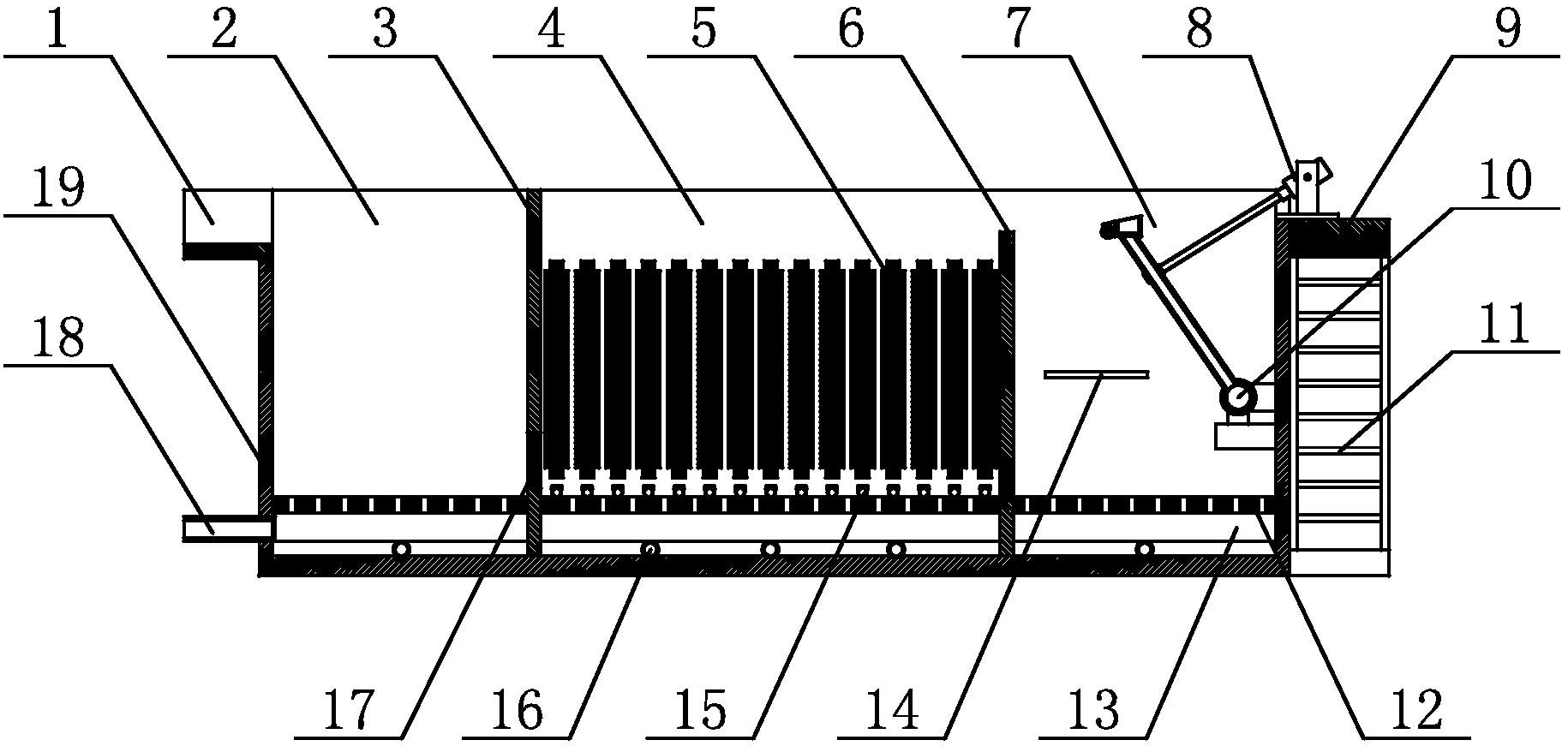

一种涂料废水处理用的生物接触氧化一体式装置，包括壳体19，其特征在于：所述壳体19内底部设置有支撑过滤板12和斗式排泥槽13，内部中间设置有第一隔板3和第二隔板6，且第一隔板3和第二隔板6将壳体19内部空间依次划分为预反应区2、主反应区4和沉淀消毒区7;所述预反应区2上远离第一隔板3的一侧边上部设置有进水口1，底部设置有清洗水入口18，清洗水入口18位于斗式排泥槽13和支撑过滤板12中间，且预反应区2通过第一隔板3底部的格栅17与主反应区4相连通;所述主反应区4内底部设置有曝气装置15，曝气装置15上方设置有弹性填料5，且主反应区4通过第二隔板6上方空间与沉淀消毒区7相连通;所述沉淀消毒区7内部远离第二隔板6的一侧边设置有滗水器8，与第二隔板6相邻的一侧边设置有消毒剂入口14，滗水器8通过其底部的出水组件10与壳体19外部的出水口22相连通。
所述第一隔板3顶端高于第二隔板6顶端。
所述主反应区4和沉淀消毒区7底部同样设置有清洗水入口18。
所述支撑过滤板12上设置有通孔。
所述斗式排泥槽13底部的一侧边设置有穿孔排泥管16。
所述曝气装置15为膜片管式微孔曝气器，且其位于支撑过滤板12上方。
所述壳体19外部与进水口1相邻的一侧边设置有鼓风机20和消毒剂存放仓21，远离进水口1的一侧边设置有观测台9，所述鼓风机20与曝气装置15相连接，消毒剂存放仓21与消毒剂入口14相连接，观测台9下方设置有扶梯11。
本实用新型的有益效果：通过预反应区、主反应区和沉淀消毒区的配合运作，能够完成涂料废水的净化工作，使其达到排放标准，有助于提高工作效率，降低使用成本，同时支撑过滤板的使用，既能够减少穿孔排泥管堵塞现象的发生，还为工作人员的清洗工作提供了方便，有助于提高工作人员的人身安全，另外弹性填料的选用，提高了氧气的转移速率和利用率，有助于加快涂料废水的处理进程，此外滗水器的合理应用，能够在不搅动沉淀的状况下将澄清水滗出，确保了出水水质，提高了设备的适用范围。
