申请日2017.01.08
公开(公告)日2017.08.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种松油醇生产过程中废水循环利用装置，包括好氧反应室，所述好氧反应室顶部的左端开设有第一注液口，所述好氧反应室左侧的顶部开设有第一进水口，所述好氧反应室右侧的底部开设有第一出水口，所述第一出水口通过管道连接有第一水泵，所述第一水泵通过管道连接有第二进水口，所述第二进水口的右侧固定连接有过滤室，所述过滤室内腔的上端固定安装有活性碳过滤层，所述过滤室内腔的下端固定安装有KDF过滤层，所述过滤室右侧的底部开设有第二出水口。本实用新型通过好氧反应池、KDF过滤层、活性碳过滤层和中和反应室的作用，起到了三级净化污水的作用，解决了废水处理成本高，有损企业自身利益的问题。
权利要求书

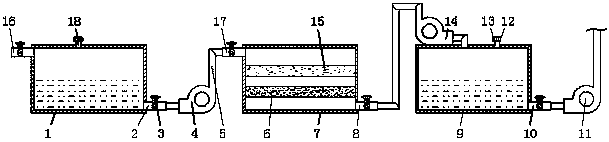

1.一种松油醇生产过程中废水循环利用装置，包括好氧反应室(1)，其特征在于：所述好氧反应室(1)顶部的左端开设有第一注液口(18)，所述好氧反应室(1)左侧的顶部开设有第一进水口(16)，所述好氧反应室(1)右侧的底部开设有第一出水口(2)，所述第一出水口(2)通过管道(5)连接有第一水泵(4)，所述第一水泵(4)通过管道(5)连接有第二进水口(17)，所述第二进水口(17)的右侧固定连接有过滤室(7)，所述过滤室(7)内腔的上端固定安装有活性碳过滤层(15)，所述过滤室(7)内腔的下端固定安装有KDF过滤层(6)，所述过滤室(7)右侧的底部开设有第二出水口(8)，所述第二出水口(8)通过管道(5)固定连接有第二水泵(14)，所述第二水泵(14)通过管道(5)固定连接有中和反应室(9)，所述中和反应室(9)顶部的右端开设有第二注液口(13)，所述中和反应室(9)右侧的底部开设有第三出水口(10)，所述第三出水口(10)通过管道(5)固定连接有第三水泵(11)。
2.根据权利要求1所述的一种松油醇生产过程中废水循环利用装置，其特征在于：所述第一注液口(18)和第二注液口(13)的顶部均螺纹连接有活动盖(12)。
3.根据权利要求1所述的一种松油醇生产过程中废水循环利用装置，其特征在于：所述第一出水口(2)、第二出水口(8)、第三出水口(10)、第一进水口(16)和第二进水口(17)的表面均活动安装有阀门(3)。
4.根据权利要求1所述的一种松油醇生产过程中废水循环利用装置，其特征在于：所述好氧反应室(1)和中和反应室(9)的外表面均固定安装有观察窗。
说明书
一种松油醇生产过程中废水循环利用装置
技术领域
本实用新型涉及废水循环利用技术领域，具体为一种松油醇生产过程中废水循环利用装置。
背景技术
松油醇是应用于医药、化工、香料(香精)、油墨(中间体)等，它具有紫丁花香气味，能给人一种身处幽林的感觉，是无色透明的油状液体。松油醇在制作过程中，必须进行加热(温度控制在九十到一百摄氏度)后搅拌，使松油醇混合材料达到凝固脱水的效果。松油醇在生产及储存时产生的喷淋水、水合反应产生的废水和烟筒的冷却除尘水等，都会统一收集到污水池进行集中处理和排放，但随着松油醇生产规模的扩大，其生产过程中所产生的废水量也越来越多，导致了废水处理成本直线增高，不利于企业自身的利益，为此，我们提出一种松油醇生产过程中废水循环利用装置。
实用新型内容
本实用新型的目的在于提供一种松油醇生产过程中废水循环利用装置，具备循环使用废水的优点，解决了废水处理成本高，有损企业自身利益的问题。
为实现上述目的，本实用新型提供如下技术方案：一种松油醇生产过程中废水循环利用装置，包括好氧反应室，所述好氧反应室顶部的左端开设有第一注液口，所述好氧反应室左侧的顶部开设有第一进水口，所述好氧反应室右侧的底部开设有第一出水口，所述第一出水口通过管道连接有第一水泵，所述第一水泵通过管道连接有第二进水口，所述第二进水口的右侧固定连接有过滤室，所述过滤室内腔的上端固定安装有活性碳过滤层，所述过滤室内腔的下端固定安装有KDF过滤层，所述过滤室右侧的底部开设有第二出水口，所述第二出水口通过管道固定连接有第二水泵，所述第二水泵通过管道固定连接有中和反应室，所述中和反应室顶部的右端开设有第二注液口，所述中和反应室右侧的底部开设有第三出水口，所述第三出水口通过管道固定连接有第三水泵。
优选的，所述第一注液口和第二注液口的顶部均螺纹连接有活动盖。
优选的，所述第一出水口、第二出水口、第三出水口、第一进水口和第二进水口的表面均活动安装有阀门。
优选的，所述好氧反应室和中和反应室的外表面均固定安装有观察窗。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型设置了好氧反应池，可利用废水中好氧微生物的特性，在供氧的情况下，把有机物转化为无机物和少量的细胞物质，起到了对废水初级净化的作用，通过KDF过滤层和活性碳过滤层的作用，可增加对污水的过滤能力，有效的提高了污水的净化能力，起到了第二级净化污水的作用，中和反应室可使污水的酸碱度达到中性，起到了第三级净化污水的作用，解决了废水处理成本高，有损企业自身利益的问题。
