申请日2015.09.09
公开(公告)日2016.02.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种车载式污水提取及膜生物反应器污水处理装置，包括一台运输车辆和设于运输车辆上的污水处理装置，污水处理装置中设有污水抽提装置、预处理装置和生物反应处理容器，污水抽提装置中设有污水气提装置，预处理装置中设有沉淀处理容器，生物反应处理容器中设有曝气组件、顺序相连的SBR反应器和MBR膜生物反应器，沉淀处理容器和生物反应处理容器的底部设有污泥排泥装置和污泥存储容器;本实用新型能够有效将污水提升到污水处理装置中进行处理，生物反应处理容器中的SBR反应器和MBR膜生物反应器能够高效的处理污水，并能够将污水处理后的污泥运到专门的处理站进行处理，污水处理高效可靠。

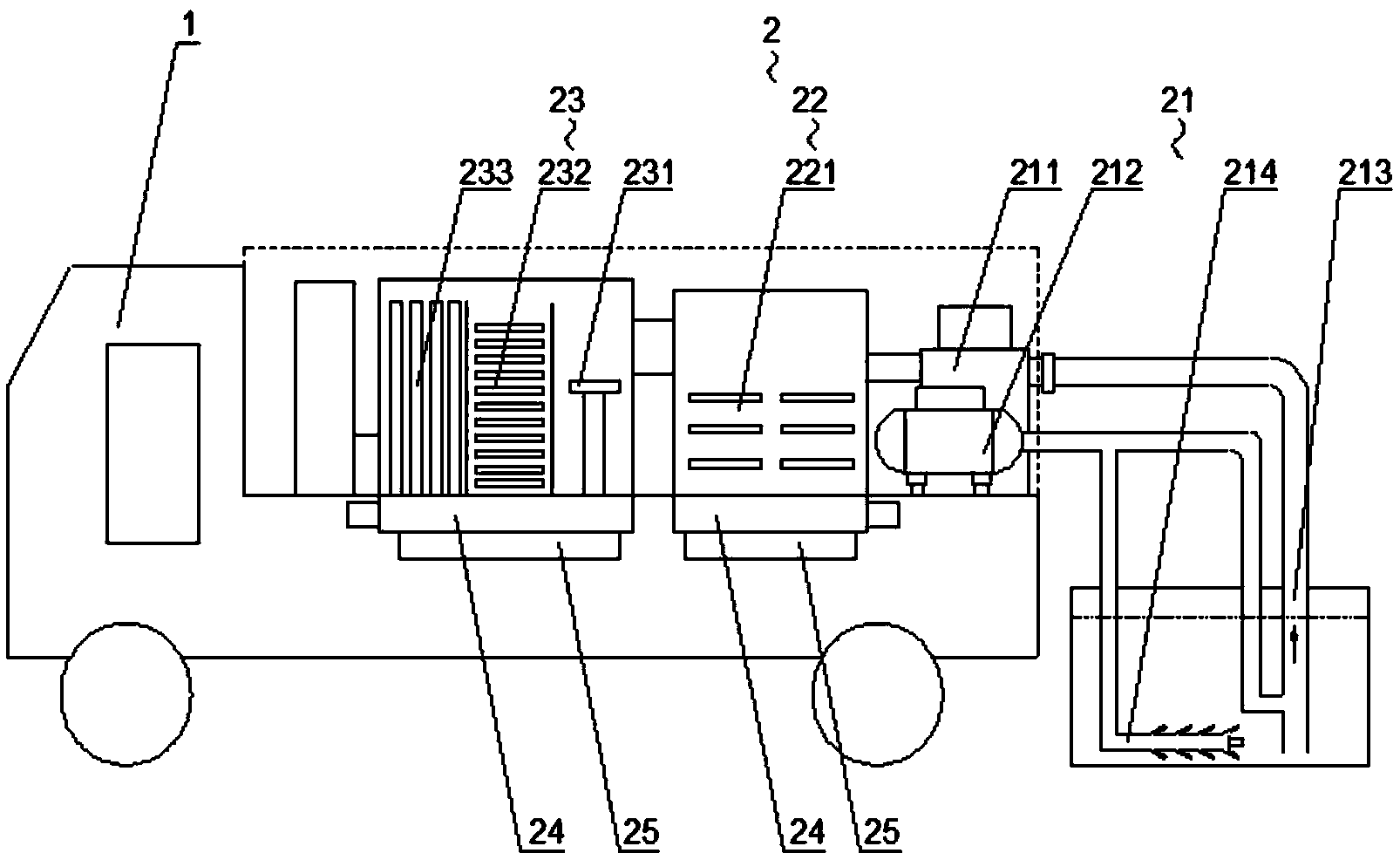

摘要附图
权利要求书
1.一种车载式污水提取及膜生物反应器污水处理装置，其特征在于：包括一台运输车辆和设于运输车辆上的污水处理装置，所述污水处理装置中设有污水抽提装置、预处理装置和生物反应处理容器，所述污水抽提装置中设有污水气提装置，所述预处理装置中设有沉淀处理容器，所述生物反应处理容器中设有曝气组件、顺序相连的SBR反应器和MBR膜生物反应器，所述沉淀处理容器和生物反应处理容器的底部设有污泥排泥装置和污泥存储容器。
2.根据权利要求1所述的一种车载式污水提取及膜生物反应器污水处理装置，其特征在于：所述污水气提装置连接有空气压缩机和气提管道，气提管道的入口与企事业单位中的污水池相连，所述气提管道的入口处设有与空气压缩机相连的气力污水搅动喷管，所述气力污水搅动喷管上设有压缩空气喷嘴。
3.根据权利要求1所述的一种车载式污水提取及膜生物反应器污水处理装置，其特征在于：所述污泥排泥装置中设有螺旋输送及压缩机构。
说明书
一种车载式污水提取及膜生物反应器污水处理装置
技术领域
本实用新型环保水处理技术领域，尤其涉及一种车载式污水提取及膜生物反应器污水处理装置。
背景技术
一些企业及研究实验室等企事业单位在生产及运行过程中会产生少量的、浓度较高的污水，这些浓度较高的污水需要经过处理后才能经过污水管路集中到污水处理厂进行处理，没经过处理的污水严禁直接排入污水管路中，由于这些企业产生的污水总量不多，单独建设污水处理设施将给这些企事业单位造成较大的负担，导致很多单位无法单独配套及运行管理污水处理设施，这些企事业单位中的污水处理难题需要合理解决。
发明内容
为克服现有技术的不足，本实用新型提供了一种能够方便转运移动到各个企事业单位处理污水、污水处理高效可靠的车载式污水提取及膜生物反应器污水处理装置。
本实用新型为达到上述技术目的所采用的技术方案是：一种车载式污水提取及膜生物反应器污水处理装置，包括一台运输车辆和设于运输车辆上的污水处理装置，所述污水处理装置中设有污水抽提装置、预处理装置和生物反应处理容器，所述污水抽提装置中设有污水气提装置，所述预处理装置中设有沉淀处理容器，所述生物反应处理容器中设有曝气组件、顺序相连的SBR反应器和MBR膜生物反应器，所述沉淀处理容器和生物反应处理容器的底部设有污泥排泥装置和污泥存储容器。
所述污水气提装置连接有空气压缩机和气提管道，气提管道的入口与企事业单位中的污水池相连，所述气提管道的入口处设有与空气压缩机相连的气力污水搅动喷管，所述气力污水搅动喷管上设有压缩空气喷嘴;能够利用压缩空气搅动污水池中的污水，便于将池底的污水提升到污水处理装置中进行处理。
所述污泥排泥装置中设有螺旋输送及压缩机构;能够将生物反应处理容器底部的污泥顺畅的排放到污泥存储容器中，方便运到专门的处理站进行处理。
本实用新型的有益效果是：采用上述结构，通过设置一个便于运输移动的污水处理装置，污水处理装置中设有污水抽提装置、预处理装置和生物反应处理容器，污水抽提装置中由空气压缩机、气提管道和气力污水搅动喷管组成的污水气提装置能够将池底的污水提升到污水处理装置中进行处理，生物反应处理容器中的SBR反应器和MBR膜生物反应器能够高效的处理污水，预处理装置和生物反应处理容器底部的污泥排泥装置和污泥存储容器能够将污水处理后的污泥进行压缩存放，方便运到专门的处理站进行处理，污水处理高效可靠。
