申请日2015.09.09
公开(公告)日2015.12.30
IPC分类号B01D36/04
摘要
本实用新型提供一种污水处理修复装置，包括主腔体、沉淀腔体及太阳能电池板;主腔体的侧端面上设置有侧腔体，侧腔体底部设有侧腔体开口，主腔体的顶部设置有进水管，主腔体的侧端面上设置有第一滑动电机和第二滑动电机，第一滑动电机上设置有上滑轨，上滑轨上设置有上拉杆，上拉杆的末端设置有凹槽型的上凹板，第二滑动电机底部连接有下滑轨，下滑轨与下拉杆，下拉杆的末端设置有凹槽型的下凹板，下拉杆的下方设置有过滤板，过滤板上设有过滤孔;主腔体的底部设有下凹槽，下凹槽底部通过下导管与沉淀腔体相连通，下导管底部设置有下导管开口。

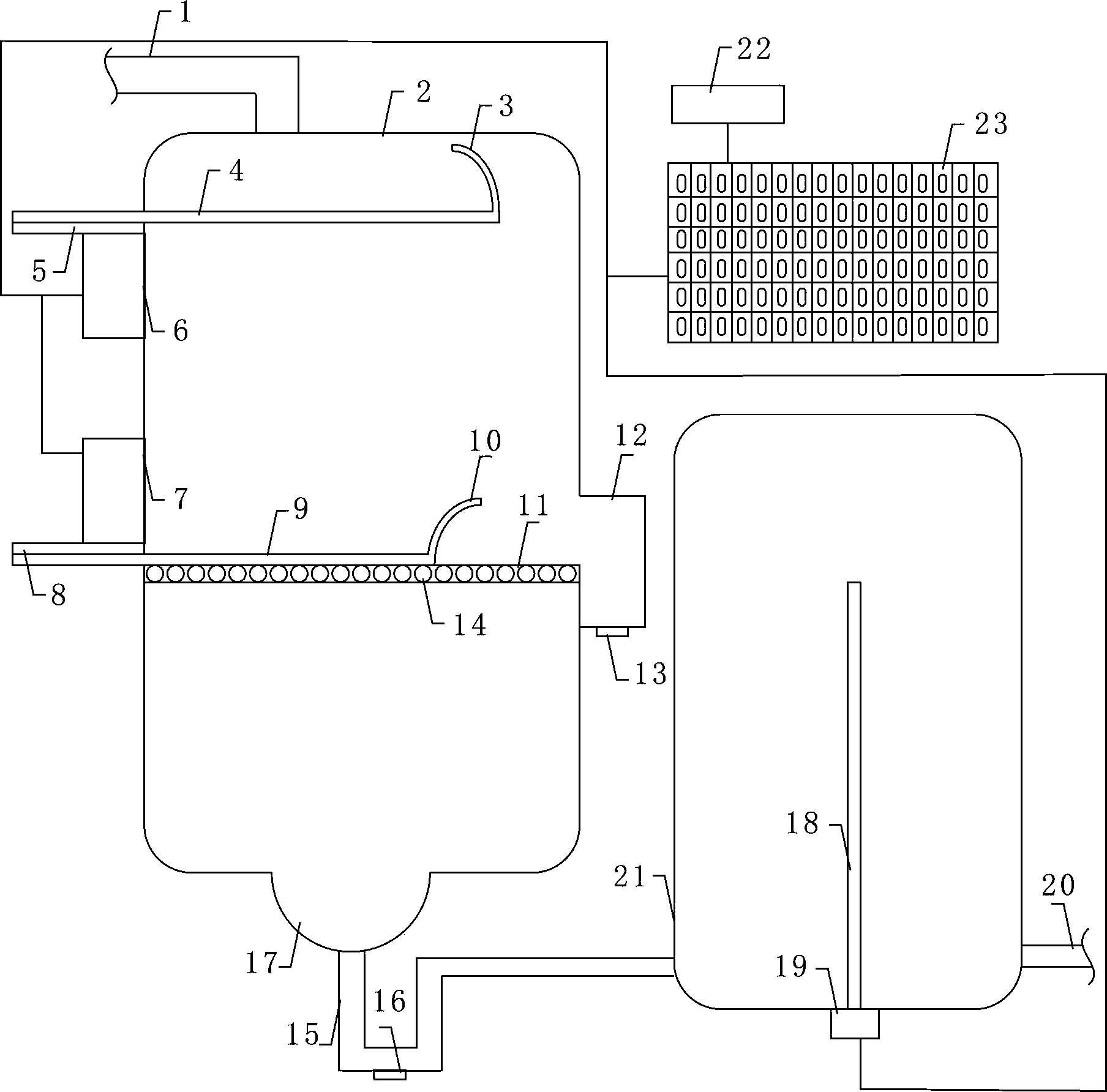

摘要附图
权利要求书
1.一种污水处理修复装置，其特征在于：包括主腔体、沉淀腔体及太阳能电池板;所述主腔体的侧端面上设置有侧腔体，所述侧腔体底部设有侧腔体开口，所述主腔体的顶部设置有进水管，所述主腔体的侧端面上设置有第一滑动电机和第二滑动电机，所述第一滑动电机上设置有上滑轨，所述上滑轨上设置有上拉杆，所述上拉杆的末端设置有凹槽型的上凹板，所述第二滑动电机底部连接有下滑轨，所述下滑轨与下拉杆，所述下拉杆的末端设置有凹槽型的下凹板，所述下拉杆的下方设置有过滤板，所述过滤板上设有过滤孔;所述主腔体的底部设有下凹槽，所述下凹槽底部通过下导管与所述沉淀腔体相连通，所述下导管底部设置有下导管开口，所述沉淀腔体底部设置有调温装置，所述沉淀腔体内部设置有竖直的隔离板，所述隔离板与所述调温装置相连接，所述太阳能电池板与控制器相连接，所述沉淀腔体底部设有出水口，所述太阳能电池板分别与第一滑动电机、第二滑动电机及调温装置电路连接。
2.根据权利要求1所述的污水处理修复装置，其特征在于：所述隔离板高度为120厘米。
3.根据权利要求1所述的污水处理修复装置，其特征在于：所述太阳能电池板为220伏太阳能电池板。
4.根据权利要求1所述的污水处理修复装置，其特征在于：所述主腔体的容积为50升。
5.根据权利要求1所述的污水处理修复装置，其特征在于：所述沉淀腔体的容积为30升。
6.根据权利要求1所述的污水处理修复装置，其特征在于：所述上拉杆的长度为1米。
7.根据权利要求1所述的污水处理修复装置，其特征在于：所述下拉杆的长度为1米。
8.根据权利要求1所述的污水处理修复装置，其特征在于：所述主腔体为圆柱体筒状结构。
9.根据权利要求1所述的污水处理修复装置，其特征在于：所述沉淀腔体为圆柱体筒状结构。
10.根据权利要求1所述的污水处理修复装置，其特征在于：所述下导管为不锈钢管。
说明书
污水处理修复装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种污水处理修复装置。
背景技术
人们在生活中会产生大量的生活污水，而且生活污水中有多重杂质，有漂浮物，有沉积物，这些污水一般都是直接排入到大自然中，从而不断恶化着人们的生态环境;所以亟需一种污水处理修复装置以解决上述问题。
实用新型内容
本实用新型的目的在于针对现有技术的不足，提供一种污水处理修复装置，该污水处理修复装置可以很好地解决上述问题。
为达到上述要求，本实用新型采取的技术方案是：提供一种污水处理修复装置，该污水处理修复装置包括主腔体、沉淀腔体及太阳能电池板;主腔体的侧端面上设置有侧腔体，侧腔体底部设有侧腔体开口，主腔体的顶部设置有进水管，主腔体的侧端面上设置有第一滑动电机和第二滑动电机，第一滑动电机上设置有上滑轨，上滑轨上设置有上拉杆，上拉杆的末端设置有凹槽型的上凹板，第二滑动电机底部连接有下滑轨，下滑轨与下拉杆，下拉杆的末端设置有凹槽型的下凹板，下拉杆的下方设置有过滤板，过滤板上设有过滤孔;主腔体的底部设有下凹槽，下凹槽底部通过下导管与沉淀腔体相连通，下导管底部设置有下导管开口，沉淀腔体底部设置有调温装置，沉淀腔体内部设置有竖直的隔离板，隔离板与调温装置相连接，所述太阳能电池板与控制器相连接，沉淀腔体底部设有出水口，太阳能电池板分别与第一滑动电机、第二滑动电机及调温装置电路连接。
该污水处理修复装置具有的优点如下：
(1)通过设置上凹板、上拉杆、上滑轨及第一滑动电机可以将主腔体中的悬浮物进行收集。
(2)通过设置第二滑动电机、下滑轨、下拉杆及下凹板可以将过滤板滤出的杂物进行收集，并将这些杂物同一收集在侧腔体中。
(3)通过设置下导管、下导管开口及下凹槽可以很好地排出水中的沉淀物。
(4)通过设置隔离板、调温装置、出水口及沉淀腔体可以对水质进行进一步修复，且可以对沉淀腔体内的温度进行实时地调节。
(5)通过设置控制器和太阳能电池板可以使该污水处理修复装置更为节能环保。
